0478 193 9905 C - FR
150

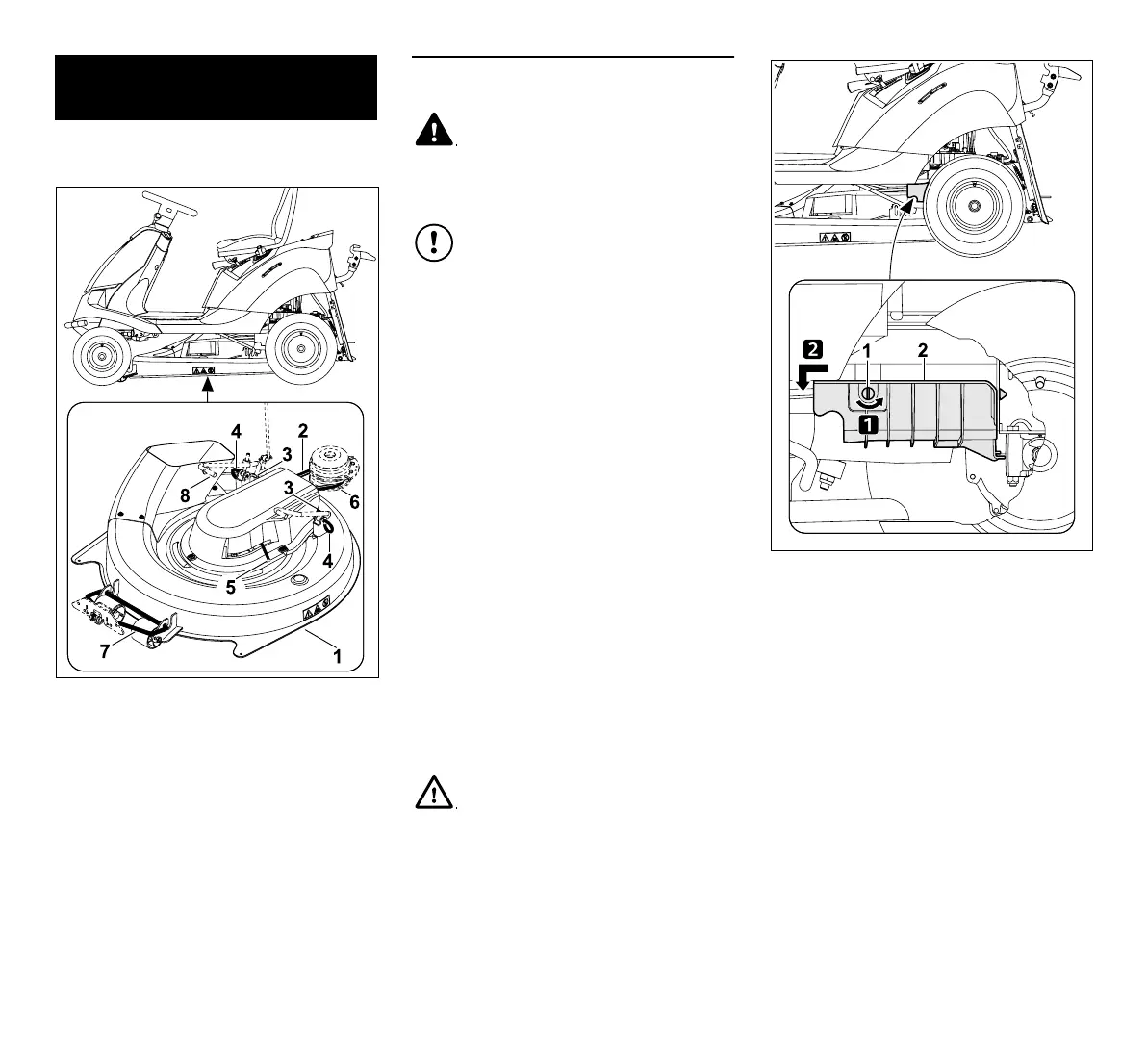

Vue d’ensemble des composants
montés sur le plateau de coupe
1 Plateau de coupe
2 Courroie trapézoïdale
3 Goupille d’arrêt
4 Boulon de fixation
5 Levier de dispositif de tension de
courroie trapézoïdale
6 Poulie de courroie trapézoïdale
7 Suspension de plateau de coupe avant
8 Suspension de plateau de coupe
arrière
13.1 Démontage du plateau de coupe
● Positionner l’appareil sur un sol plat et
ferme.
● Couper le moteur à combustion.
(Ö 12.3)
● Retirer la clé de contact.
● Serrer le frein de stationnement.
(Ö 8.10)
● Déposer le bac de ramassage.
(Ö 12.10)
● Démonter le canal d’éjection. (Ö 14.5)
Démontage du flasque de protection de
la courroie trapézoïdale arrière
● Sélectionner la hauteur de coupe
minimum.
Étape 1 :
Dévisser la vis de fermeture (1) de 90°
dans le sens inverse des aiguilles d’une
montre.
Étape 2 :
Retirer le flasque de protection de la
courroie trapézoïdale arrière (2) par l’avant
et le déposer.
Décrochage de la courroie trapézoïdale
● Sélectionner la hauteur de coupe 3.
13. Plateau de coupe
Risque de blessures !
Avant d’effectuer des travaux sur le
plateau de coupe, lire attentivement
et prendre en compte le chapitre
« Consignes de sécurité ». (Ö 4.)
Éviter tout endommagement de
l’appareil !
Lorsque le plateau de coupe est
démonté, le tracteur de pelouse ne
doit pas être mis en marche avec le
canal d’éjection en place.
Déposer le canal d’éjection afin
qu’il ne se prenne pas à des
obstacles pendant la conduite
(taupinières, racines, etc.) et soit
ainsi endommagé. (Ö 14.5)
Risque de brûlure !
Laisser refroidir complètement
l’appareil, en particulier
l’échappement, avant de démonter
le flasque de protection de la
courroie trapézoïdale arrière.
