Stap 3: Klap de hendel van de mannelijke connector omhoog, zover mogelijk naar achter.
Stap 4: Trek de ontgrendelbus op de vrouwelijke connector los om beide connectoren te ontkoppelen.
Stap 5: Plaats het afdekplaatje en de stekker terug om het geheel tegen stof te beschermen.

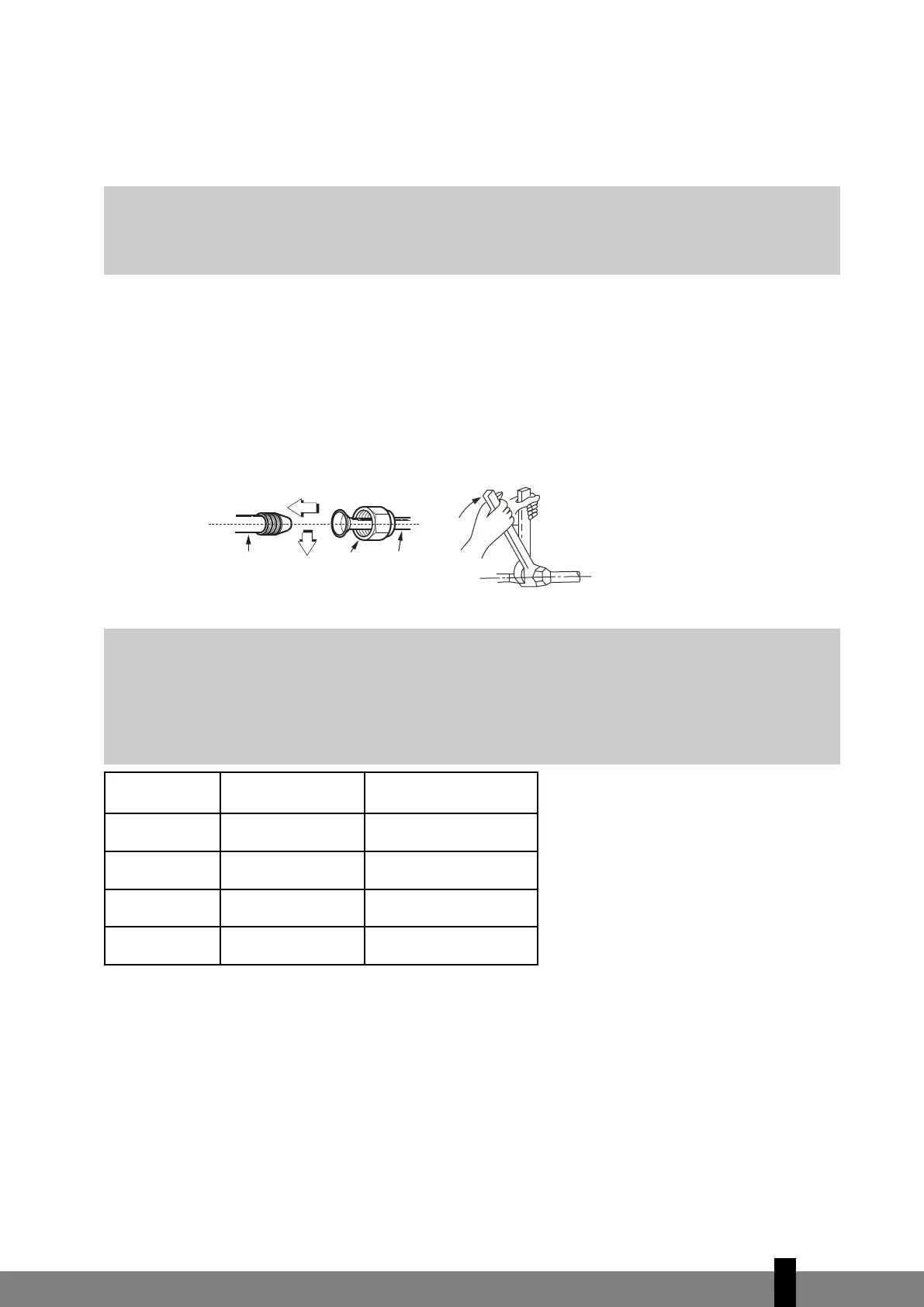

AANSLUITEN VAN DE KOUDEMIDDELLEIDINGEN (voor TS modellen)
• Lijn het midden van de leidingen uit.
• Draai de wartelmoer eerst met de hand vast en draai de moer vervolgens met een steeksleutel en een
momentsleutel vast zoals getoond in Fig. 19 en 20.
• Pas de juiste aanhaalmomenten toe (zie tabel 1) om te voorkomen dat de leidingen, verbindingsstuk-
ken en moeren beschadigd raken.
Fig. 19 Fig. 20
Tabel 1: aanhaalmomenten
ELEKTRISCHE INSTALLATIE
Veiligheidsvoorschriften met betrekking tot eerste elektrische installatie
1. Bij een onveilige situatie (met betrekking tot elektrisch/mechanisch gedeelte en/of koudemiddel etc.)
mag de airconditioning niet worden geïnstalleerd.
2. De geleverde voedingsspanning moet binnen een bereik van 95%~105% van de nominale spanning
volgens de tabel met nominale waarden liggen.
Leiding van
b
innenunit
Wartelmoer
Leidingen
G
LET OP
Alle werkzaamheden met betrekking tot het koelgedeelte en de koudemiddelleidingen moeten
voldoen aan de plaatselijke wetgeving, normen en codes, en mogen uitsluitend worden
uitgevoerd door bevoegde en deskundige mensen.
G
LET OP
• Als gevolg van een te hoog aanhaalmoment kan de moer onder bepaalde montage-
omstandigheden breken.
• Alle werkzaamheden met betrekking tot het koelgedeelte en de koudemiddelleidingen
moeten voldoen aan de plaatselijke wetgeving, normen en codes, en mogen uitsluitend
worden uitgevoerd door bevoegde en deskundige technici.
Buiten-
diameter
Aanhaalmoment
(N.cm)
Extra aanhaalmoment
(N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
