Fig. 11
5. Installation et fixation des tuyaux
Attacher ensemble en un faisceau les tuyaux, le câble de raccordement et le flexible de drainage à l’aide
d’un adhésif réparti de manière équilibrée, comme illustré à la Fig.9.
INSTALLATION DE L’UNITE EXTERIEURE
Précautions d’installation de l’unité extérieure
• Installer l’unité extérieure sur une base rigide afin d’éviter que le bruit et les vibrations ne soient amplifiés.
• Déterminer le sens de l’évacuation de l’air de façon à ce que l’air soit évacué librement.
• Si l’unité est installée à un endroit exposé à des vents forts, comme au littoral par exemple, s’assurer
que le ventilateur fonctionne convenablement en plaçant l’unité dans la longueur le long du mur ou
en la protégeant à l’aide d’un panneau anti-poussière ou anti-perturbations.
• Dans les endroits venteux particulièrement, installer l’unité de manière à empêcher le vent de pénétrer.
• S’assurer que la circulation d’air n’est entravée par aucun obstacle.

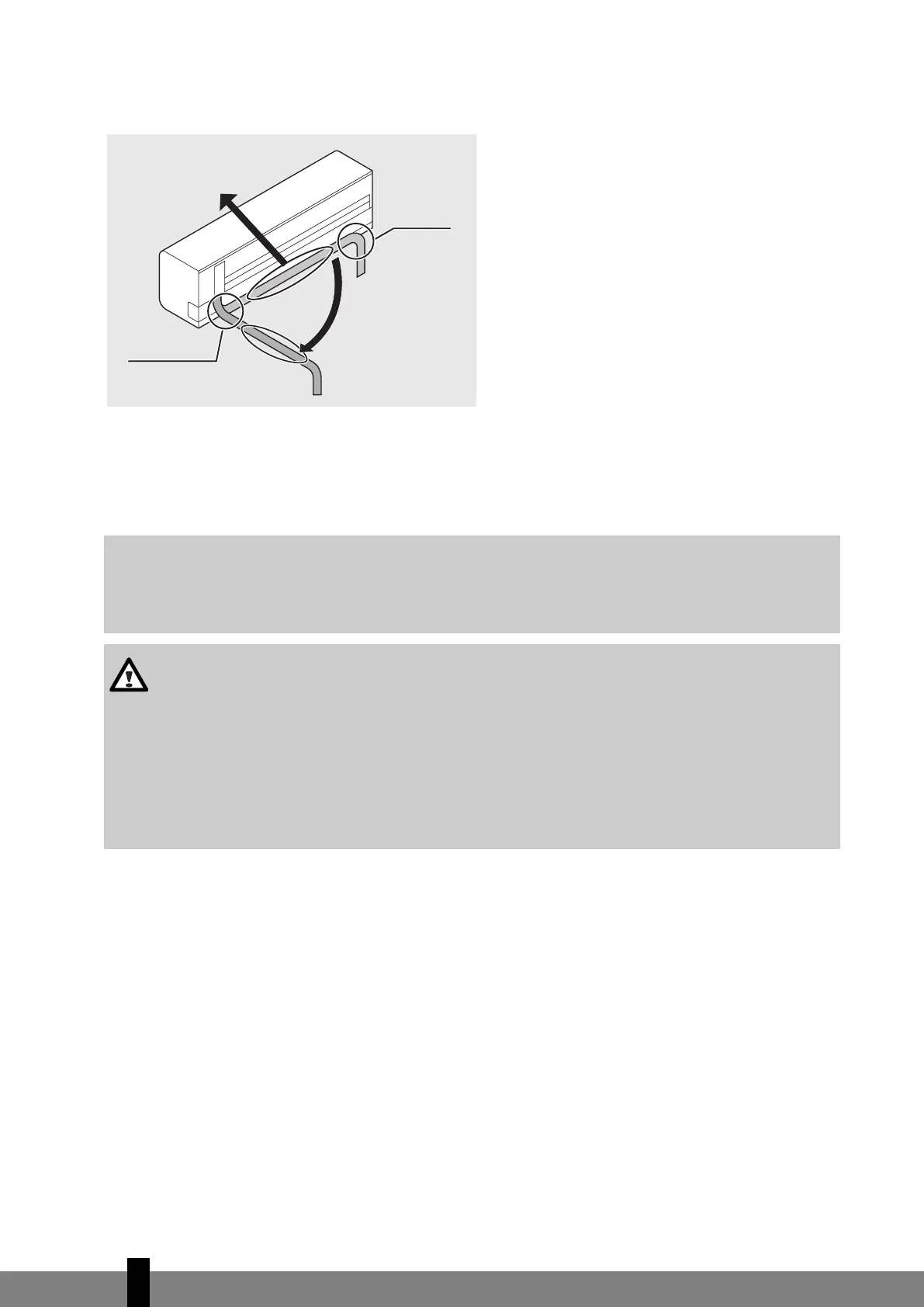

Ne pas plier !
Ne plier
qu’une fois
Ne plier
qu’une fois
ATTENTION
• Etant donné que les condensats sont recueillis dans un bac avant d’être évacués de la pièce, ne
rien placer d’autre dans ce bac.
• Connecter l’unité intérieure d’abord, puis l’unité extérieure. (pour les modèles TS 4xx)
MISE EN GARDE
• Ne pas laisser pendre le flexible de drainage.
• Isoler thermiquement les deux tuyaux auxiliaires.
• S’assurer que le flexible de drainage est situé en bas du faisceau de tuyaux. S’il est placé en
haut, l’eau de drainage risque de se répandre dans l’unité.
• Ne jamais croiser ni entrelacer le câble électrique avec tout autre câble.
• Installer le flexible de drainage en pente sur toute la longueur afin de s’assurer que l’eau
condensée sera drainée de manière régulière.
