I
NSTALLATION ELECTRIQUE
Consignes de sécurité électrique pour la première installation
1. Si la situation (électrique, mécanique et/ou frigorifique, etc.) n’est pas totalement sécurisée, ne pas
installer le climatiseur.
2. La tension fournie devrait être comprise dans une plage de 95 % à 105 % de la valeur indiquée sur le
tableau.
3
. Une protection contre les fuites de courant et un interrupteur principal d’une capacité de 1,5 fois le cou-
rant maximum de l’unité doivent être prévus dans le circuit électrique.
4. S’assurer que le climatiseur est bien relié à la terre.
5. Raccorder les câbles conformément au diagramme de connexions électriques situé sur le capot de l’u-
nité extérieure. Fig. 22 & 23
6. Le branchement de tous les fils électriques doit être conforme aux normes légales locales et nationales,
et effectué par un personnel qualifié.
7. Une dérivation individuelle et une prise femelle doivent être prévues pour le climatiseur exclusivement.
Le tableau ci-dessous fournit des indications relatives à la longueur des câbles et aux spécifications en
matière de fusibles :
Connecter le câble à l’unité intérieure (pour les modèles TS)
1. Le câble de raccordement entre l’unité intérieure et l’unité extérieure doit être du type H07RN-F ou
plus.
2. Enlever le panneau et la vis, puis ôter les couvercles. (illustration 21)
3. Raccorder les câbles aux bornes en respectant le marquage. (illustration 22)
4. Envelopper dans de l’adhésif isolant les câbles non raccordés à des bornes de sorte qu’ils évitent tout
contact avec les composants électriques.
5. Fixer le serre-fil du câble d’alimentation.

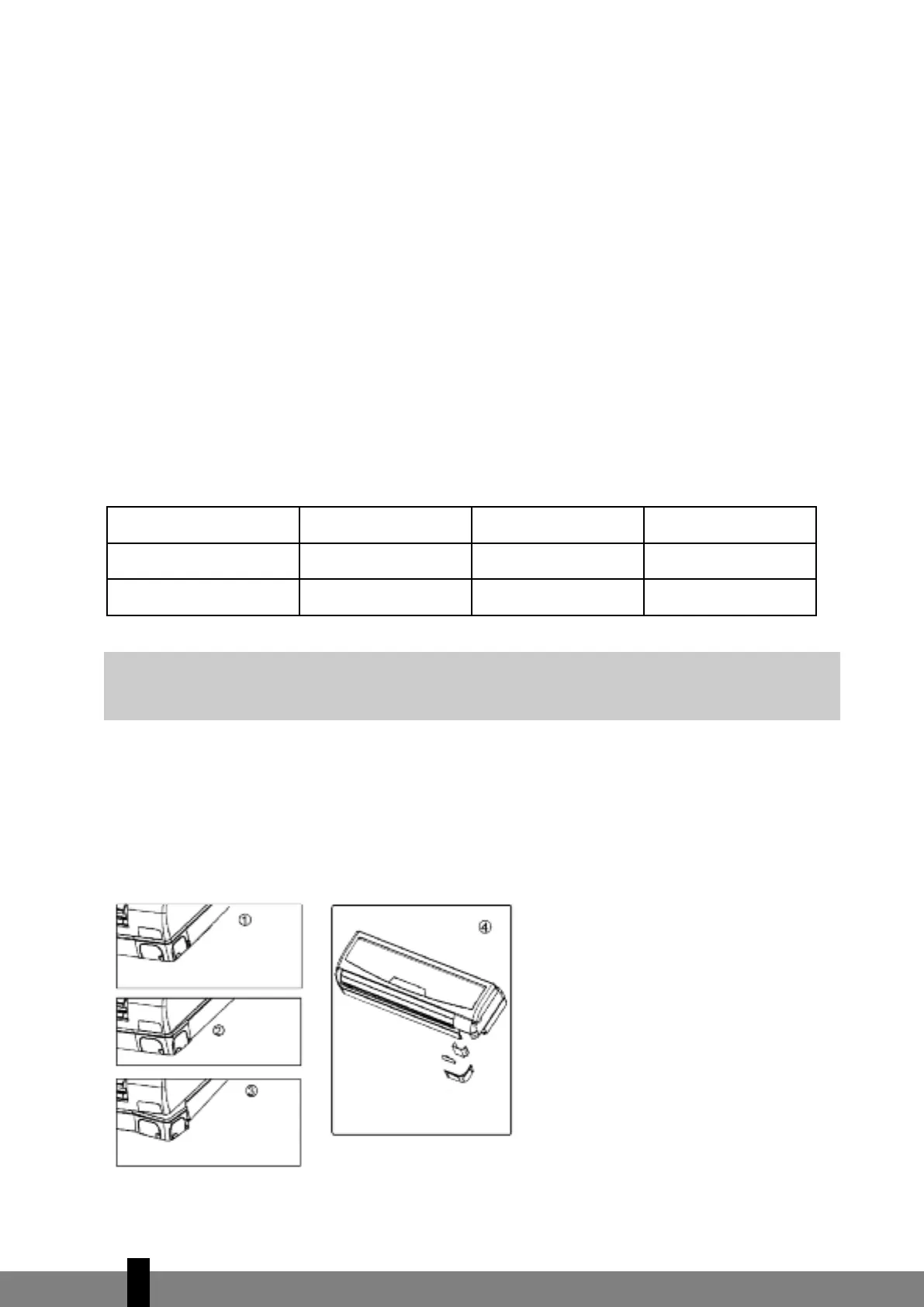

Fig. 21
Modèle Alimentation
Courant normal d’entrée
(Interrupteur/Fusible)
Longueur du câble
≤ 3,5 kW
230V~50Hz 16A 2,5 mm
2
> 3,5 kW
230V~50Hz 16A slow 2,5 mm
2
G
IMPORTANT!
La tension d’alimentation fournie doit être identique à la tension nominale du climatiseur.
3
74
