133

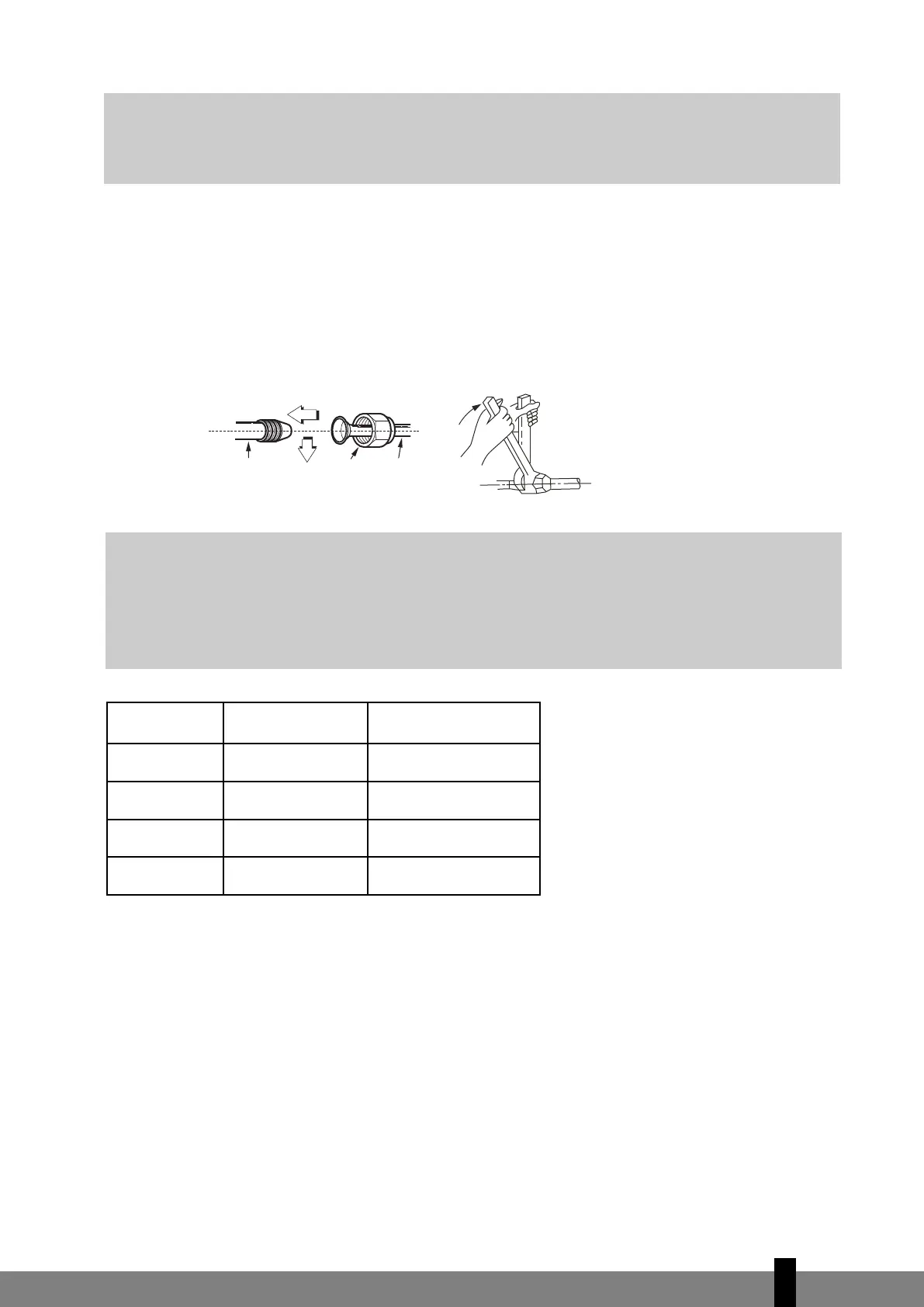

PODŁĄCZANIE PRZEWODÓW CZYNNIKA CHŁODZĄCEGO
• Ustaw środki rur w jednej osi.
• Dokręć ręcznie a następnie kluczem płaskim i dynamometrycznym nakrętkę złączną, jak pokazano na rysun-
kach (patrz rys. 18 i rys. 19).
• Wybierz właściwy moment dokręcenia (podany w tabeli 1), aby uniknąć uszkodzenia rur, elementów złącz-
nych i nakrętek.
Rys. 19 Rys. 20
Tabela 1: moment dokręcenia
PRACE ELEKTRYCZNE
Przepisy bezpieczeństwa elektrycznego podczas wstępnego montażu
1. W przypadku wystąpienia sytuacji niebezpiecznej (dotyczącej instalacji elektrycznej, mechanicznej i/lub
czynnika chłodzącego itp.) nie należy instalować klimatyzatora.
2. Napięcie zasilania powinno mieścić się w zakresie od 95% do 105% napięcia nominalnego, podanego w
tabliczce znamionowej.
3. W obwodzie zasilania należy zainstalować zabezpieczenie przeciwupływowe (ziemnozwarciowe) oraz
wyłącznik zasilania o obciążalności 1,5-krotnie większej od maksymalnego prądu jednostki.
4. Zapewnić, aby klimatyzator był dobrze uziemiony.
5. Podłącz przewody elektryczne zgodnie z dołączonym schematem połączeń znajdującym się na panelu
G
UWAGA
Wszystkie prace związane z czynnikiem chłodniczym i instalacją czynnika chłodniczego powinny być
zgodne z wymogami prawa lokalnego, normami i przepisami oraz powinny być wykonywane jedynie
przez doświadczonych techników.
Przewód od jednostki
w
ewnętrznej
Nakrętka złą
czna
P
rzewody
G
UWAGA
• W zależności od warunków montażu, użycie za dużego momentu dokręcenia może spowodować
pęknięcie nakrętki.
• Wszystkie prace związane z czynnikiem chłodniczym i instalacją czynnika chłodniczego powinny być
zgodne z wymogami prawa lokalnego, normami i przepisami oraz powinny być wykonywane jedynie
przez doświadczonych techników.
Średnica zew-
nętrzna
Moment dokręcenia
(N. cm)
Dodatkowy moment
dokręcenia (N. cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
