INSTALLATION DE L’UNITE INTERIEURE
1. Fixation du support de montage
1. Fixer le support de montage horizontalement sur les structures du mur en prévoyant de l’espace tout
autour.
2. Si le mur est en briques, en béton ou en matériau similaire, percer huit trous de 5 mm de diamètre.
Introduire le clip d’ancrage afin de garantir un montage correct des vis .
3. Fixer le support de montage au mur à l’aide de huit vis de type « A » .
MISE EN GARDE
• S’assurer que l’espace à gauche et à droite de l’unité intérieure est supérieur à12cm.
L’unité intérieure doit être installée à une distance de 15 cm minimum du plafond.
• Utiliser un localisateur de montants pour éviter d’endommager le mur inutilement.
• L’unité intérieure doit être installée sur le mur intérieur à une hauteur de 2,3 mètres du sol ou
plus.
• Des trois directions A, B et C, deux au moins doivent être complètement dégagées. Fig. 3.
G
ATTENTION
L’illustration a un caractère purement explicatif et indicatif. Il se peut que le climatiseur que vous
avez acheté soit différent de celui qui est représenté sur l’illustration.
G
ATTENTION
Les câbles de cuivre doivent être isolés séparément.
G
REMARQUE
Fixer le support de montage et percer les trous dans le mur en respectant la structure du mur ainsi
que les points de montage correspondants sur le support. (Sauf indication contraire, les
dimensions sont indiquées en « mm »).

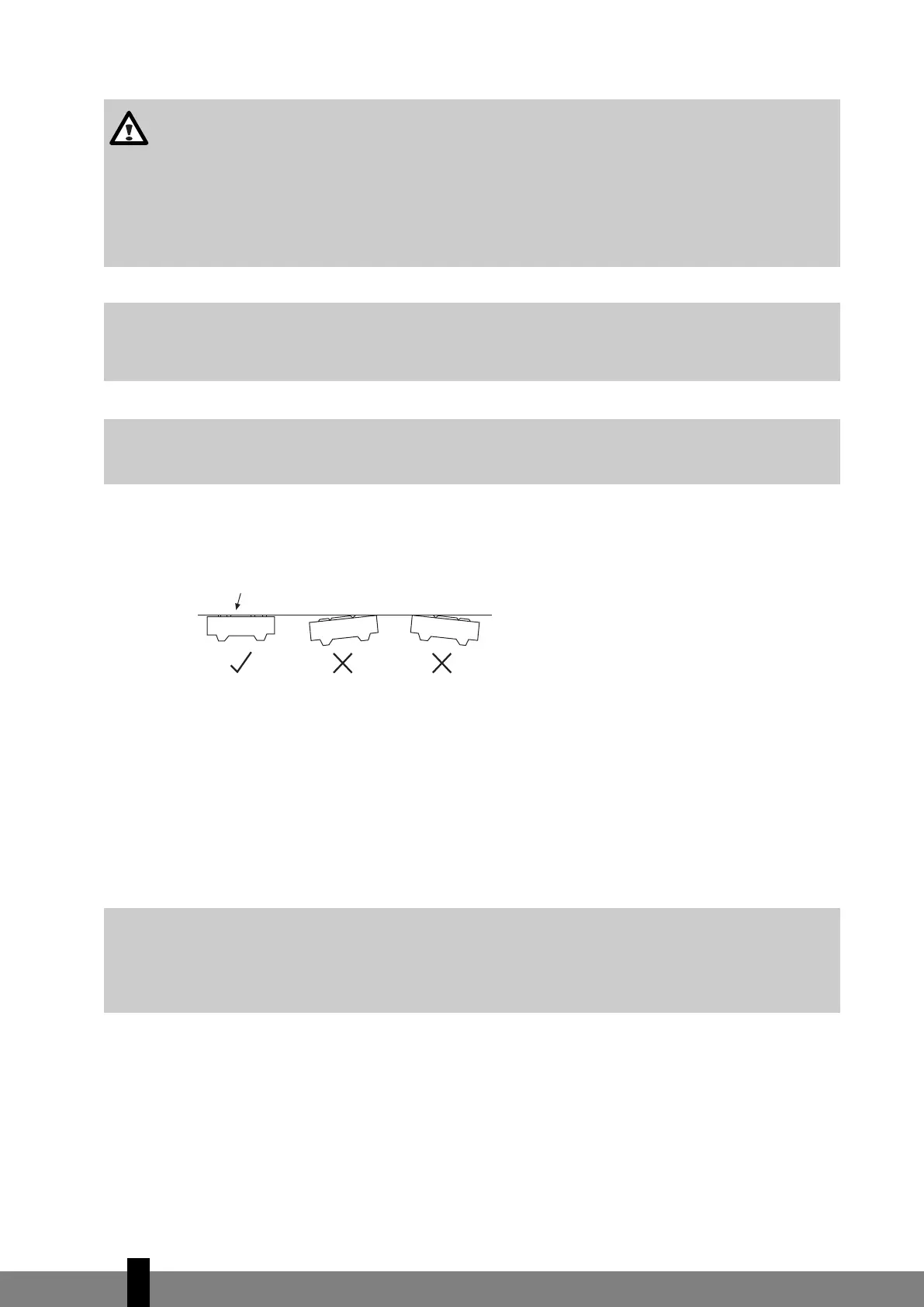

Orientation correcte du sup-
port de montage
