MONTAŻ JEDNOSTKI WEWNĘTRZNEJ
1. Mocowanie płyty montażowej
1. Przymocuj płytę montażową w pozycji poziomej do konstrukcji nośnej ściany, z zachowaniem odstępów
od płyty.
2. Jeśli ściana zbudowana jest z cegły, betonu lub podobnych materiałów, wywierć w ścianie osiem (8) otwo-
rów o średnicy 5 mm. Załóż kołki rozporowe , odpowiednie dla wkrętów montażowych .
3. Zamocuj płytę montażową na ścianie ośmioma (8) wkrętami typu „A” .
G
UWAGA
Przewody miedziane muszą być indywidualnie izolowane.
G
UWAGA
Niniejsza ilustracja służy jedynie objaśnieniu i podaniu wskazówek. Ilustracja może odbiegać od
wyglądu zakupionego klimatyzatora.
PRZESTROGA
• Należy pozostawić ponad 12 cm wolnego miejsca z lewej i z prawej strony jednostki wewnętrznej.
Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstęp od sufitu.
•
Aby uniknąć niepotrzebnego uszkodzenia ściany, należy użyć wykrywacza elementów metalowych i
innych obiektów w ścianach.
• Jednostka wewnętrzna powinna być zamontowana na ścianie, na wysokości przynajmniej 2,3 metra
od podłogi.
• Przynajmniej w dwóch kierunkach spośród kierunków A, B i C nie powinno być żadnych przeszkód.
Rys 3.
G
UWAGA
Przyłóż płytę montażową i wywierć otwory w odpowiednich miejscach na konstrukcji ściany,
odpowiednio do punktów mocowania na płycie montażowej. (O ile nie podano inaczej, wymiary są w
mm)

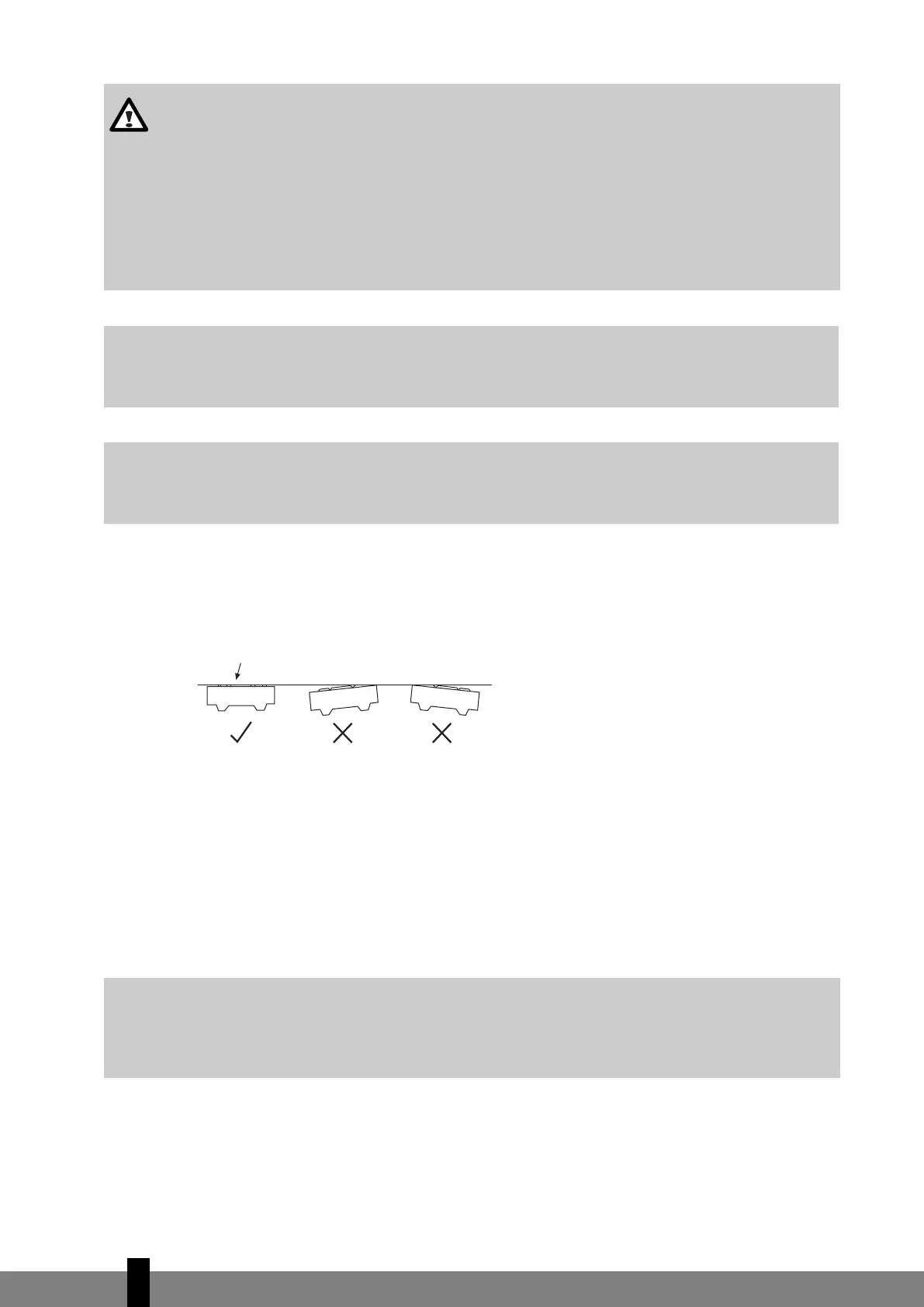

Prawidłowe położenie płyty
montażowej
:
126
