2. Schritt: Warten Sie fünf Minuten, bis der Leitungsdruck zwischen dem Kompressor des Innengeräts und
der Kondensatoreinheit des Außengeräts ausgeglichen ist.
3. Schritt: Ziehen Sie den Hebel des Steckteils nach oben und zum Steckteil hin, bis ganz nach hinten.
4. Schritt: Ziehen Sie den Auslöser am Aufnahmeteil zurück, um das Steckteil vom Aufnahmeteil zu lösen.
5. Schritt: Setzen Sie als Abdichtung und Staubschutz den Schutzdeckel und Stecker auf.

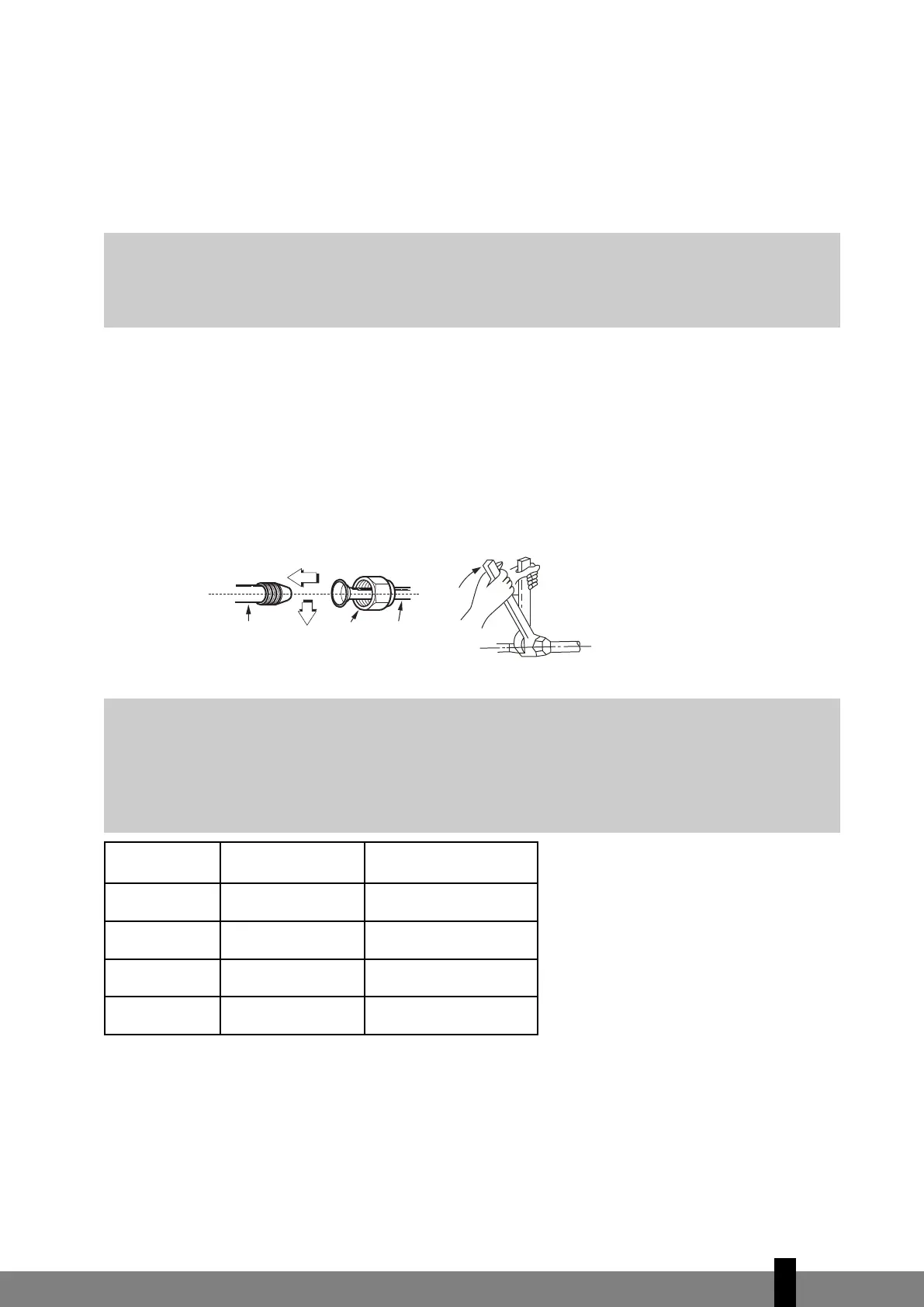

ANSCHLUSS DES KÜHLMITTELROHRS (für TS Geräte)
• Richten Sie die Mitte der Rohre zueinander aus.
• Schrauben Sie die Überwurfmutter gut mit den Fingern an und drehen Sie diese dann mit einem
Schraubenschlüssel und einem Drehmomentschlüssel wie gezeigt fest (siehe Abb. 18 und Abb. 19).
• Wählen Sie das korrekte Anziehmoment aus (in Tabelle 1 aufgeführt), um zu verhindern, dass die
Rohre, die Verbindungsstücke und die Muttern beschädigt werden.
Fig. 19 Fig. 20
Tabelle 1: Anziehdrehmoment
ELEKTRISCHER ANSCHLUSS
1. Installieren Sie in unsicheren Situationen (elektrisch, mechanisch und/oder das Kühlmittel betreffend
usw.) die Klimaanlage nicht.
2. Die zugeführte Spannung sollte im Bereich von 95 bis ca. 105 % der Nennspannung in einer Tabelle mit
der Nennspannung liegen.
G
ACHTUNG
Alle Arbeiten mit dem Kühlmittel und dem Kühlmittelrohr müssen den örtlichen Bestimmungen,
Normen und Vorschriften entsprechen und sollten nur von qualifizierten und versierten
Fachmännern ausgeführt werden.
Rohr des Geräts für
den Innenbereich
Überwurf-
mutter
Rohr
G
ACHTUNG
• Ein zu hohes Drehmoment kann die Mutter abhängig von den Installationsbedingungen
beschädigen.
• Alle Arbeiten mit dem Kühlmittel und dem Kühlmittelrohr müssen den örtlichen
Bestimmungen, Normen und Vorschriften entsprechen und sollten nur von qualifizierten und
versierten Fachmännern ausgeführt werden.
Äußerer
Durchmesser
Anziehdreh-
moment (Ncm)
Zusätzliches
Anziehdrehmoment (Ncm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
