34
Parte superior
1
3
2

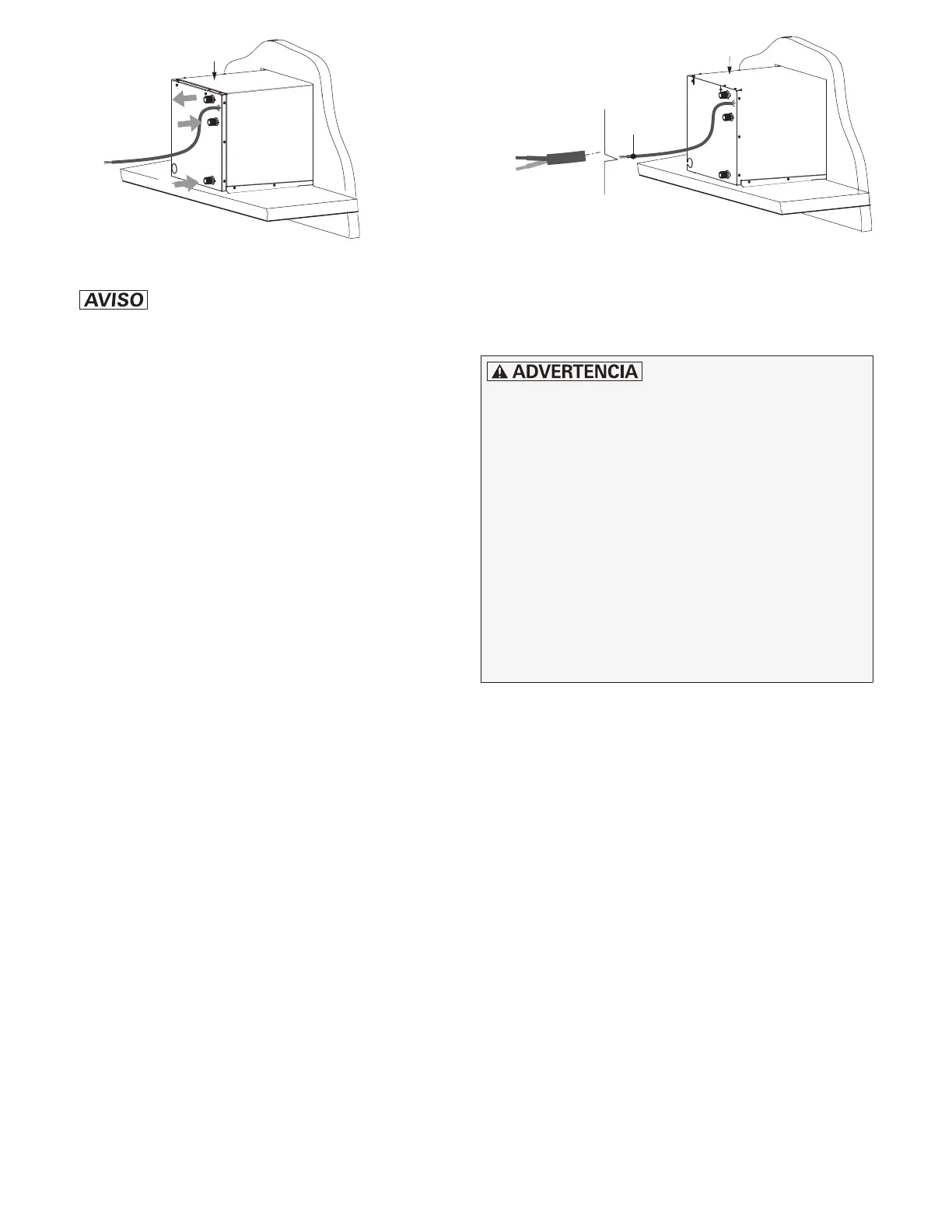

Fig. 24
• ¡Daños al aparato y las conexio-
nes!
– Asegúrese de que ninguna línea de gas,
tubo flexible de agua o cable eléctrico
esté doblado o pellizcado.
– Al realizar las conexiones de agua, ob-
serve las instrucciones de instalación y
los pares de apriete especificados por el
fabricante.
• Conecte el tubo flexible para agua fría (1) en
la parte inferior del aparato.
• Conecte el tubo flexible para agua caliente
(2) en la parte superior del aparato.
• Solo modelo AquaGo comfort plus:
Conecte el tubo flexible para la línea de cir-
culación (3).
• Compruebe todas las conexiones para deter-
minar que no existan fugas de agua.
– Repare las fugas según sea necesario.
– Repita la comprobación para las fugas
de agua y realice los pasos necesarios
para reparar las fugas en todas las cone-
xiones de agua.
• Conecte las líneas eléctricas con la pola-
ridad correcta a la fuente de alimentación
de 12VCC (consulte «Conexión eléctrica
para todos los modelos» en la página32).
Instale un fusible de 7.5 A exclusivamente
destinado al aparato (vea la Fig. 20).
Parte superior
+ rojo
– negro
12 V CC
Fig. 25
Conexión de gas
Riesgo de explosión o intoxicación debi-
do a una instalación inadecuada
• Permita que solo realice la instalación un
técnico especialista certificado.
• Asegúrese de que la válvula de cierre ma-
nual en la línea de gas del aparato esté
cerrada.
• Asegúrese de que la línea de gas esté
centrada y sin tensión cuando entre en la
arandela aislante, de modo que la línea
de gas no roce la arandela aislante.
• Asegúrese de que la línea de gas tenga
un conector hembra abocinado SAE 45°.
Reglas adicionales para el conector de gas
del aparato.
• Asegúrese de que la línea de gas esté libre
de suciedad, virutas, etc.
• No utilice aditivos para tubos en el racor
abocinado. El racor abocinado es una junta
seca.
Conexión de la línea de gas
(conexión lateral de gas)
• Solo AquaGo comfort /
AquaGo comfort plus (con panel de
control)
– Inserte el cable del panel de control
(aprox. 25 cm (10 pulg.)) desde el exterior
a través de la arandela aislante del tubo
de gas (lateral).
– Acople el cable del panel de control a la
unidad de control.
