APÉNDICE C – Refacciones (todos los modelos)
3
2
4
6
9
10
15
16
17
18
20
22
23
24
25
26
27
28
29
21
1
7
8
30
35 (36, 37)
38
19
5

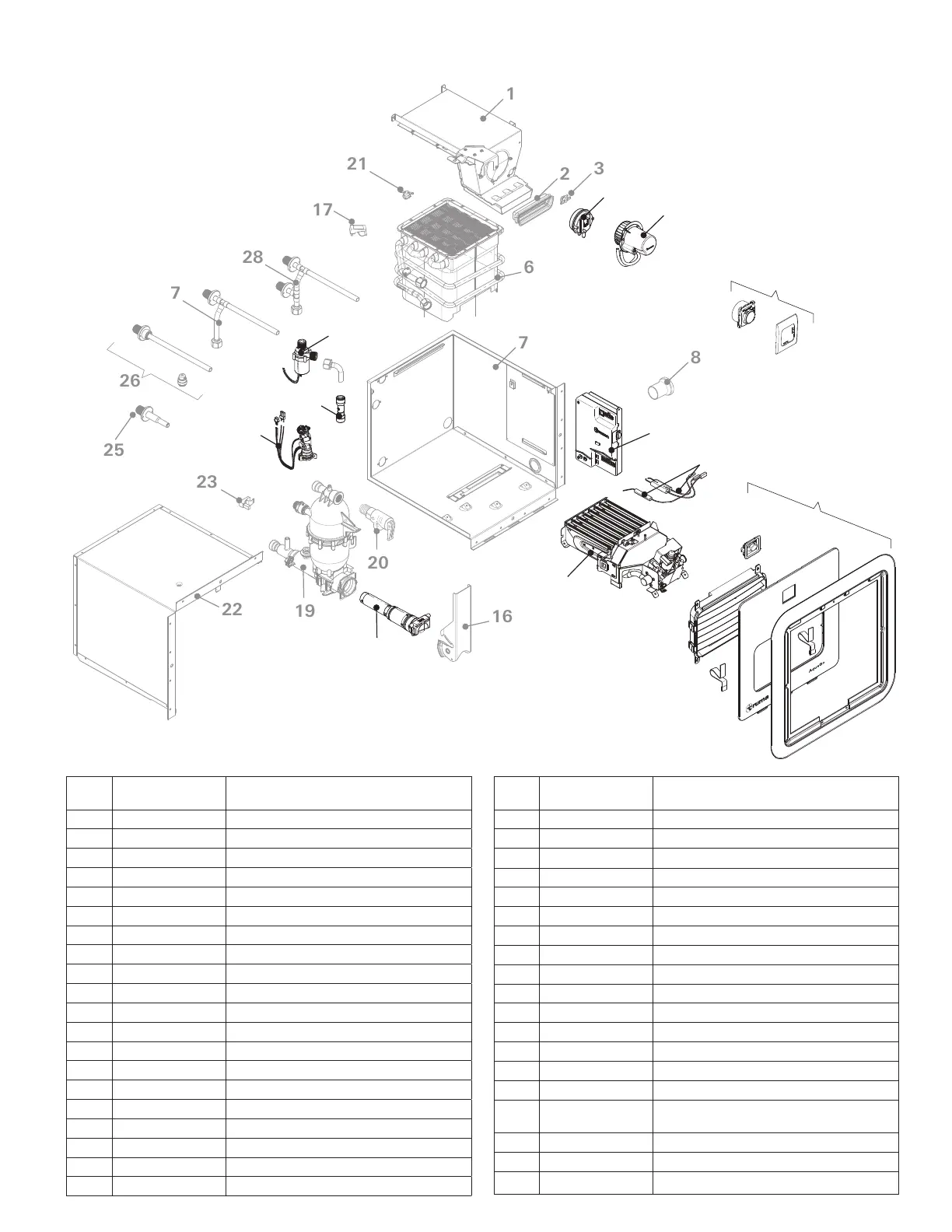

Fig. 35
Ref.
art.
Nº de art. Componente
1 No disponible Conjunto de conducto para humo
2 No disponible Junta del conducto para humo
3 No disponible
4 77000-90100 Interruptor de presión de escape
5 77000-00208 Conjunto de ventilador para humo
6 No disponible Intercambiador de calor
7 No disponible Unidad de carcasa inferior
8 No disponible Arandela aislante
9 77000-00113 Conjunto de unidad de control
10 77000-91300 Electrodos
11 No disponible Rectificación de llama
12 No disponible Puerta de acceso
13 No disponible Rejilla de ventilación
14 No disponible Brida de deslizamiento
15 77000-90400 Conjunto de quemador
16 No disponible Palanca
17 No disponible Juego distanciador
18 77000-90800 Unidad de filtro
19 No disponible
20 No disponible
Ref.
art.
Nº de art. Componente
21 No disponible
22 No disponible Unidad de carcasa superior
23 No disponible Sensor de temperatura de agua
24 77000-90500 Unidad de sensor de flujo
25 No disponible Conector de agua
26 No disponible Disposición de tubos „Basic“
27 No disponible Disposición de tubos „Comfort“
28 No disponible Disposición de tubos „Comfort Plus“
29 77000-90600 Bomba de circulación
30 70020-03500 Conjunto de válvula antirretorno
31 No disponible Interruptor de sobretemperatura del agua
32 No disponible Mazo de cableado 1 (no se muestra)
33 No disponible Mazo de cableado 2 (no se muestra)
34 No disponible Piezas pequeñas (no se muestran)
35 77001-01 Puerta de acceso estándar
36 77101-01 Adaptador de puerta de acceso (no
se muestra)
37 77201-01 Puerta de acceso XS (no se muestra)
38 77000-00089 Panel de control
39 77000-00114 Juego de adhesivos (no se muestra)
