Truma DLE60C Operating And Installation Instructions

31
Préparation du raccordement
électrique de 12Vc. c.
Tous les raccordements électriques doivent
être conformes à tous les codes de l'élec-
tricité locaux, régionaux ou nationaux en
vigueur.
Risque de court-circuit et de situations
dangereuses en raison d'un raccordement
incorrect d'électricité!
• N'utilisez que des cosses isolées pour tous
les raccordements électriques.
• Le fil positif doit être protégé au
moyen d'un fusible de 7,5A (réservé
exclusivement à l'appareil) à proximité de la
borne positive de la batterie.
• Le câble d'alimentation électrique doit être
de la grosseur minimale suivante:
– grosseur n°16 AWG (1,5mm² MWG)
pour une longueur maximale de
40pi (12m) (bidirectionnel);
– grosseur n°14 AWG (2,0 mm² MWG)
pour une longueur maximale de
66pi (20 m) (bidirectionnel).
• Effectuez les raccordements électriques
de 12Vc.c. conformément au schéma de
raccordement (reportez-vous à la section
«Raccordement électrique pour tous les
modèles» à la page32).
• Pour garantir un fonctionnement fiable:
– Maintenez une tension constante.
– Éliminez les variations brusques de cou-
rant et les surtensions au moyen d'un
filtre.
– Le taux d'oscillation de la tension de c.a.
ne doit pas être supérieur à 1V crête-à-
crête.
• Avant d'installer l'appareil, assurez-vous que
le véhicule est doté de raccords électriques.
Installation du tableau de commande
Modèles AquaGo comfort / AquaGo com-
fort plus seulement
• Dommages au tableau de com-
mande causés par l'humidité. Il faut instal-
ler le tableau de commande dans le VR à un
endroit où il sera protégé contre l'humidité.

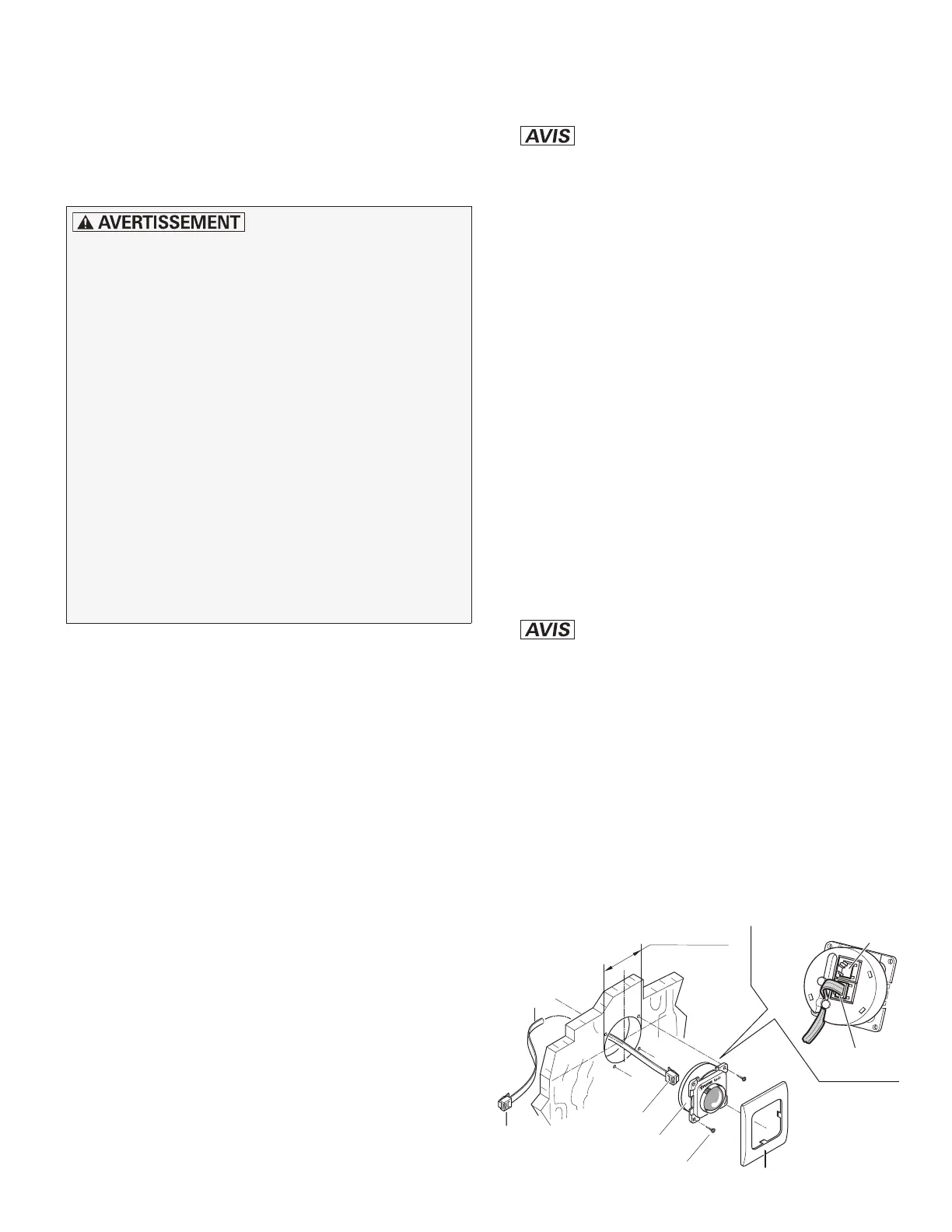

• Installez le tableau de commande (Fig.17 –
27) à un endroit bien en vue.
– Un câble de 9m (27a) est fourni à la
livraison avec le tableau de commande.
• Percez un orifice de 21/8po (54mm) de
diamètre.
• Insérez le bouchon (27b) dans le tableau de
commande (27) jusqu'à ce qu'il bloque en
place.
• Fixez le câble du tableau de commande (27a)
dans le conduit de câble du tableau de com-
mande.
• Dommages au câble du tableau
de commande lorsque la température
est supérieure à +60°C. N'installez pas
ou ne fixez pas le câble du tableau de com-
mande sur des pièces brûlantes.
• Faites glisser le câble du tableau de commande
vers l'arrière et déposez-le sur l'appareil.
• Fixez en place le tableau de commande à
l'aide de 4vis (27d).
• Installez le cadre de protection (27e).
Fig.17
27e
27c
Ø 2 1/8 po
(54 mm)
27
27a
27b
27d
27b
27
