42

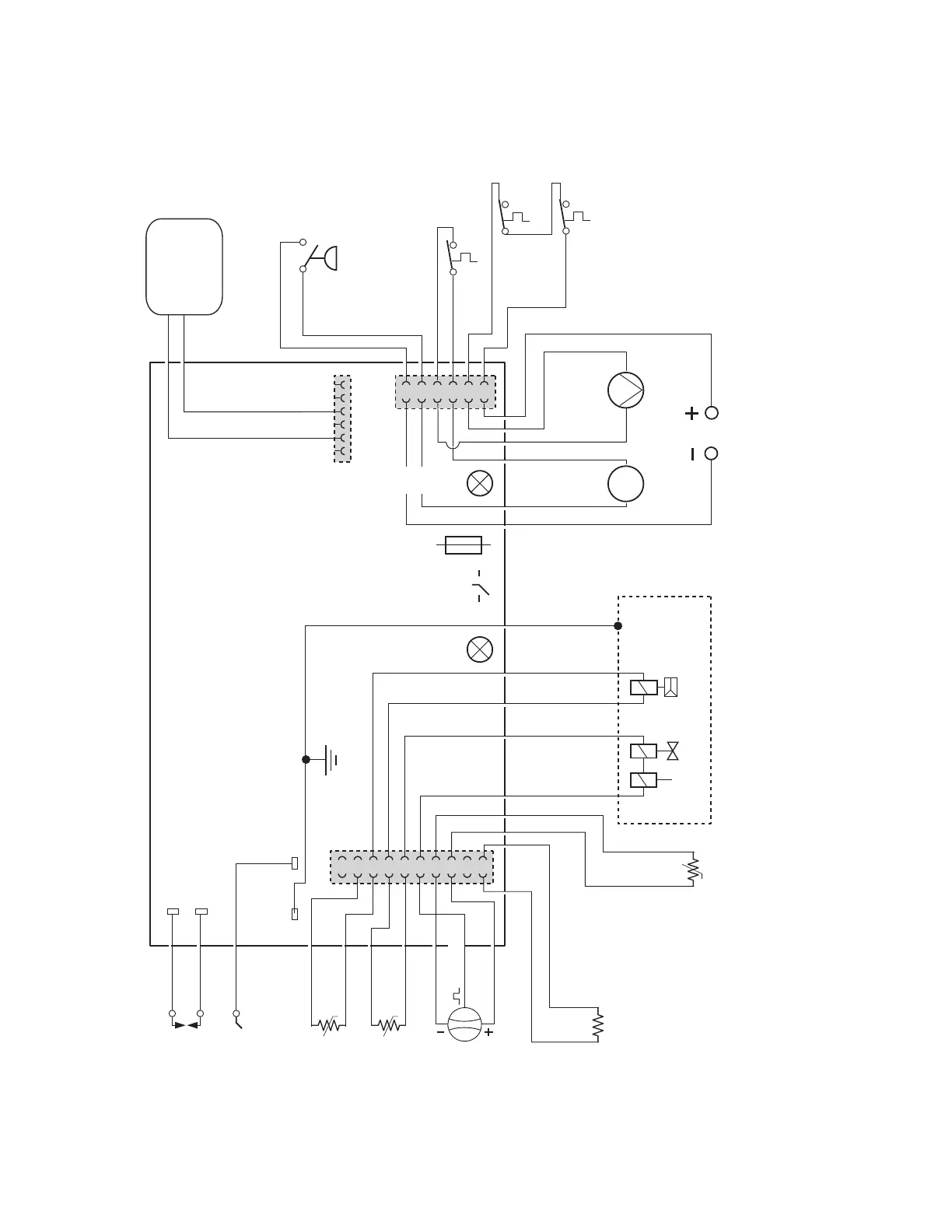

APÉNDICE D – Diagrama de conexiones eléctricas
-t°-t°
-t°
Electrodo de rectificación
de llama - ERL
Electrodo de
ignición de
llama - EIL
Sensor de flujo
de agua - SFA
Interruptor de alimentación
Fusible interno (10 A)
LED de encendido
Interruptor de
presión de
escape - IPE
Interruptor de
sobretemperatura
del agua - ISA
Interruptor de
escape - ISE
Interruptor de
sobretemp. del
quemador - ISQ
Sensor de
temperatura de
la línea de
circulación - TCA
12 VCC
* solo AquaGo comfort y
AquaGo comfort plus
Válvula de
seguridad
Tierra
Sensor de temperatura
de salida del
agua TSA
Sensor de tempera-
tura de entrada
del agua TEA
MOT
Ventilador
para humo
Si alguno de los cables originales que se suministra con el calentador de agua debe ser reemplazado,
deberá reemplazarse por un cable de CAE 18 (** CAE# 16) - 105 °C - UL1015, o su equivalente
CAE 18 o 1 mm2 CAM (** 16 CAE o 1.5 mm2 CAM)
(verde)
(verde)
(gris)
(blanco)
( blanco)
(gris)
(azul)
rojo
(rojo)
( rojo)
(azul)
( azul)
(rojo**)
Válvula de gas
Bomba de
circulación *
(naranja)
(amarillo)
(marrón)
(negro)
(negro)
(negro)
(negro)
(negro**)
(naranja)
(naranja)
(marrón)
(amarillo)
(violeta)
LED de código de error
Modulador
Elemento
anticon-
gelante *
(opcional)
Panel de
control * /
Diagnóstico
Fig. 36
