Truma DLE60C Operating And Installation Instructions

34

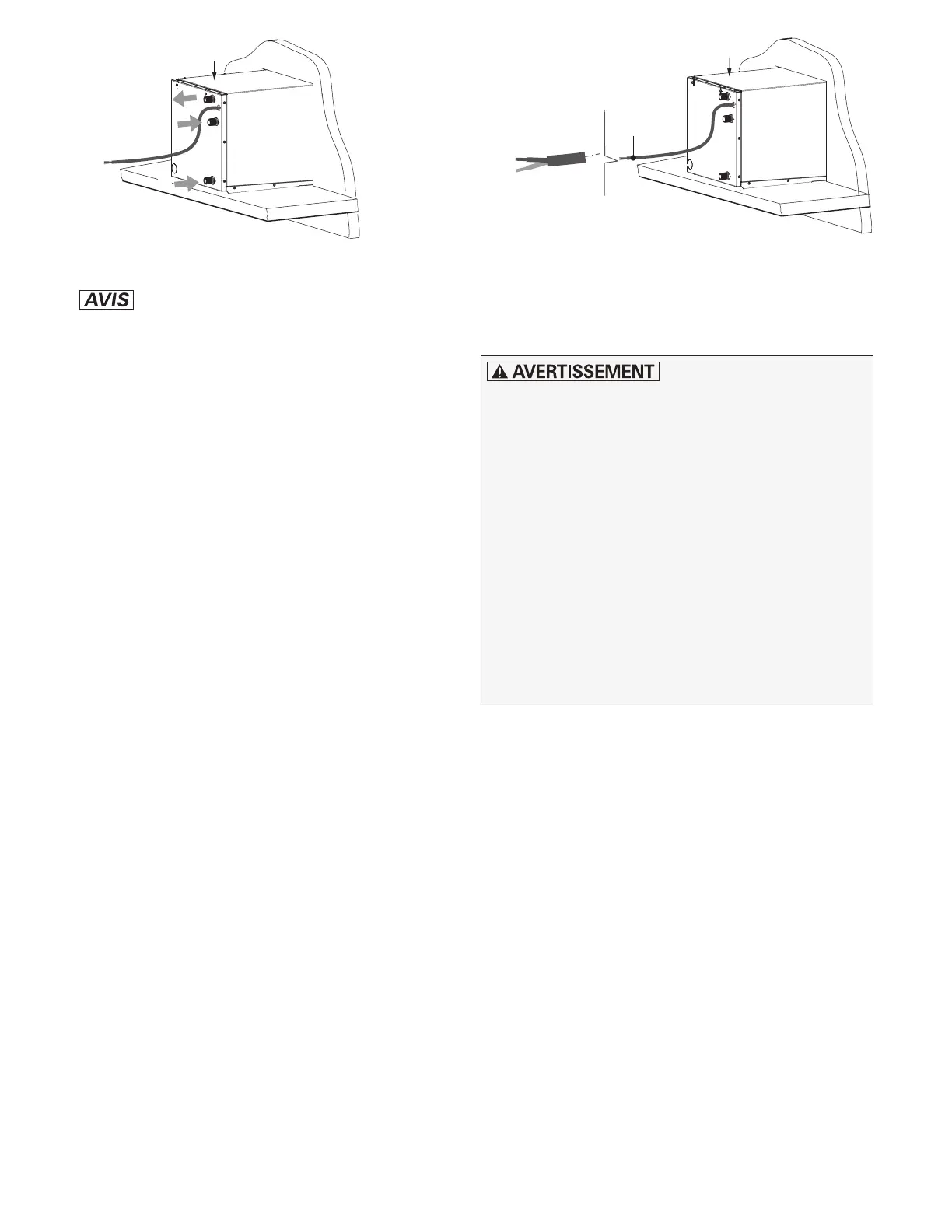

Partie supérieure
1
3
2
Fig.24
• Dommages à l'appareil et aux rac-
cords!
– Vérifiez tous les tuyaux d'eau, les
conduites de gaz et les câbles électriques
pour vous assurer qu'ils ne sont pas en-
tortillés ou coincés.
– Lorsque vous effectuez les raccordements
pour l'eau, observez les directives d'instal-
lation et les couples de serrage fournis par
le fabricant.
• Branchez le tuyau d'eau froide (1) à la partie
inférieure de l'appareil.
• Branchez le tuyau d'eau chaude (2) à la par-
tie supérieure de l'appareil.
• Modèle AquaGo comfort plus seulement:
Branchez le tuyau pour la conduite de circu-
lation (3).
• Vérifiez tous les raccordements pour voir s'il
y a des fuites d'eau.
– Au besoin, colmatez toute fuite d'eau.
– Vérifiez à nouveau s'il y a des fuites d'eau
et prenez toutes les mesures nécessaires
afin de colmater les fuites à tous les rac-
cordements.
• Branchez les câbles électriques, en respec-
tant la polarité, à la source d'alimentation
électrique de 12Vc. c. (reportez-vous à la
section «Raccordement électrique pour
tous les modèles» à la page32). Installez
un fusible de 7,5A réservé exclusivement à
l'appareil (voir la Fig.20).
Partie supérieure
+ rouge
– noir
12Vc.c.
Fig.25
Raccordement pour le gaz
Risque d'explosion ou d'intoxication en
raison d'une installation inadéquate!
• Confiez l'installation uniquement à un
technicien d'entretien agréé.
• Assurez-vous que le robinet d'arrêt ma-
nuel de la conduite de gaz de l'appareil
est fermé.
• Assurez-vous que la conduite de gaz est
bien centrée et qu'elle n'est pas tendue
une fois insérée dans l'œillet, afin de ne
pas user l'œillet par frottement.
• Assurez-vous que la conduite de gaz est
pourvue d'un raccord conique femelle
SAE de 45°.
Règles supplémentaires concernant le rac-
cord de gaz de l'appareil
• Assurez-vous que la conduite de gaz est
exempte de saleté, de copeaux, etc.
• N'appliquez jamais de pâte lubrifiante sur un
raccord conique. Le raccord conique est du
type à joint sec.
Raccordement de la conduite de gaz
(raccordement latéral du gaz)
• Modèles AquaGo comfort /
AquaGo comfort plus seulement (avec
tableau de commande)
– Faites passer le câble du tableau de
commande (environ 10po (25cm)) pro-
venant de l'extérieur par l'œillet (côté) de
la conduite de gaz.
– Fixez le câble du tableau de commande à
la commande.
