UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
15

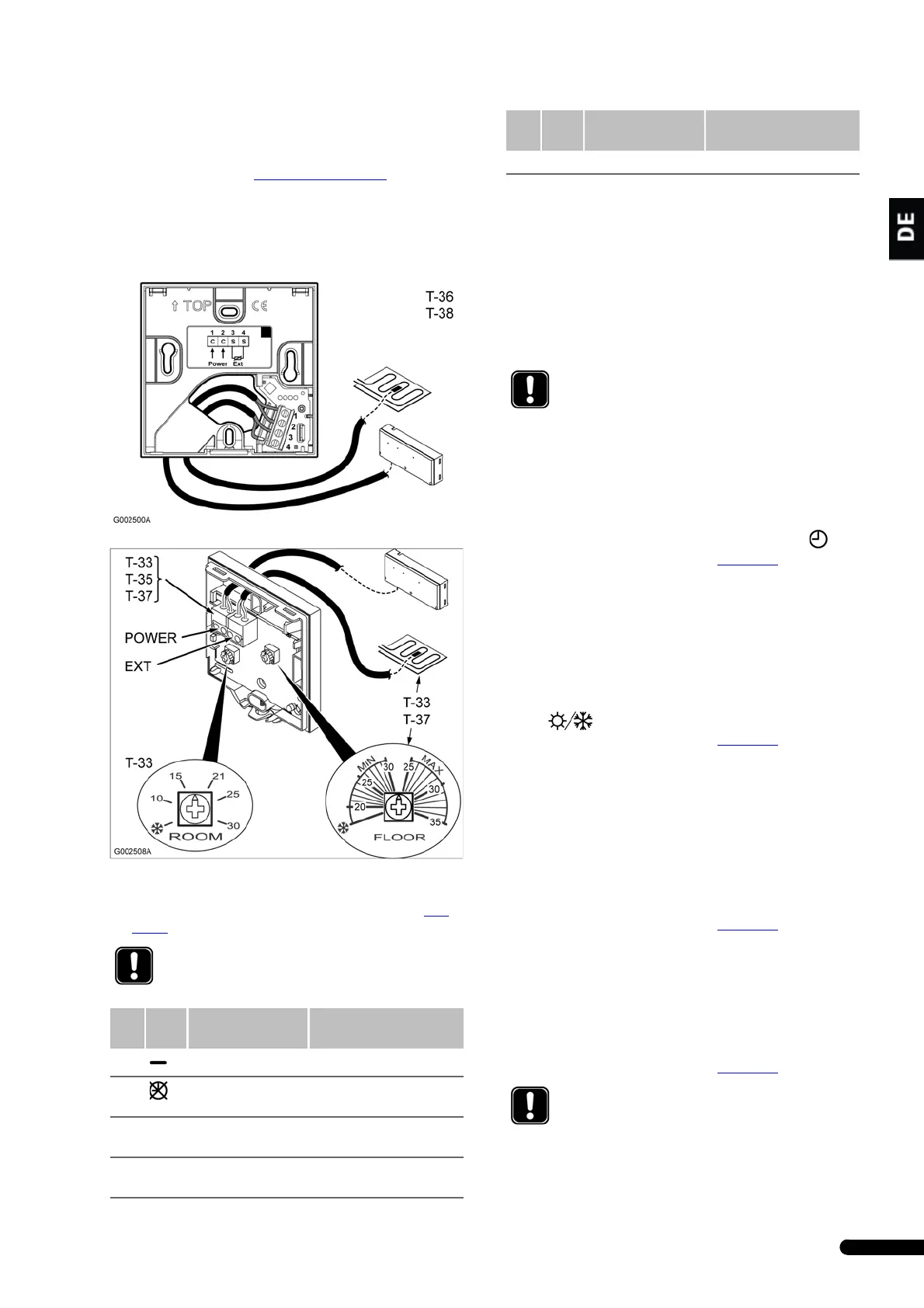

4.4 Raumfühler anschließen
1. Stellen Sie beim Anschließen von Raumfühlern sicher, dass
die Voraussetzungen für die Auto-Linking-Funktion erfüllt
werden. Siehe Kapitel 4.2
Auto-linking, seite 5.
2. Schließen Sie das Raumfühlerkabel an die mit POWER
gekennzeichnete Klemme an.
Bei Uponor Raumfühler T-34 erfolgt der Anschluss an die
einzige Klemme.
3. Schließen Sie eine Ader des Raumfühlerkabels an Position 1
und die andere Ader an Position 2, 3 oder 4 an.
Siehe Tabelle unten und Verdrahtungsplan in Kapitel 4.1,
seite 5.
4. Wenn ein optionaler Bodenfühler oder ein ferngesteuerter
Fühler angeschlossen werden soll, wird das Kabel an der
Klemme mit der Kennzeichnung EXT fixiert. Siehe
Abbildungen oben.
5. (Gilt nur für T-33) Stellen Sie den Raumtemperatur-Sollwert
am Potentiometer mit der Kennzeichnung ROOM ein.
6. (Gilt nur für T-33 und T-37) Stellen Sie am optionalen
Bodenfühler entweder einen Max.- oder Min.-
Temperaturwert am Potentiometer mit der Kennzeichnung
FLOOR ein.
4.5 Uponor Schaltuhr I-36 anschließen (gilt
nur für C-35)
Gehen Sie wie folgt vor, um eine Schaltuhr an das Regelmodul
anzuschließen:
1. Schließen Sie die Schaltuhr an Position 1 und 2 an, .
Siehe Verdrahtungsplan in Kapitel 4.1, seite 5
.
4.6 Heiz-/Kühl-Schalter anschließen (gilt
nur für C-35)
Wenn eine Kühleinheit zur Anlage gehört, kann das Uponor
Control System über einen Heiz–Kühl-Schalter umgeschaltet
werden.
1. Schließen Sie den Heiz-Kühl-Schalter an Position 11 und 12
an, .
Siehe Verdrahtungsplan in Kapitel 4.1, seite 5
.
4.7 Taupunktfühler anschließen (gilt nur für
C-35)
Wenn die Anlage über einen Taupunktfühler verfügt, schließt das
Uponor Control System die Thermoantriebe für alle Zonen,
sobald der Taupunkt erreicht ist.
1. Schließen Sie den Taupunktkonverter an Position 4 und 5 an.
2. Schließen Sie den Taupunktkonverter an Position 6 und 7 an.
Siehe Verdrahtungsplan in Kapitel 4.1, seite 5
.
4.8 Umwälzpumpe anschließen
Die Pumpe wird aktiviert, sobald mindestens ein Thermoantrieb
offen ist.
1. Schließen Sie die Umwälzpumpe an mit Pumpe
gekennzeichnete Klemmen an.
Siehe Verdrahtungsplan in Kapitel 4.1, seite 5
.
Zu beachten:
Die beiden Adern vom Raumfühler sind nicht
polarisiert.
Pos. Aufk
leber
Das Symbol für
Heizen
Kühlen*
1Com Com
2 Keine
Schaltuhrsteuerung
Keine Schaltuhrsteuerung
3* Z1 Schaltuhrsteuerungs
zone 1
Schaltuhrsteuerung
4* Z2 Schaltuhrsteuerungs
zone 2
Keine Kühlfunktion für
diesen Raum
* = Gilt nur für T-35
Zu beachten:
Alle Uponor Raumfühler sind mit der Min.-
Temperatur von +5 °C frostgeschützt.
Zu beachten:
Das Regelmodul kann die Pumpe nicht mit Strom
versorgen. Die Pumpenklemme im Regelmodul hat
nur einen potenzialfreien Kontakt, um die
Stromversorgung zur Pumpe an- und auszuschalten.
Pos. Aufk
leber
Das Symbol für
Heizen
Kühlen*
