4.4 Koble termostater
1. Sørg for at forutsetningene for autokoblingsfunksjonen er
oppfylt når termostater kobles til. Se avsnitt 4.2
Auto-linking,
side 5.
2. Ledningen til sentralenheten må kobles til kontakten merket
Power på hver termostat.
Uponor Termostat T-34 skal kobles til den eneste kontakten.
3. I Uponor Sentralenhet skal én ledning fra termostatkabelen
kobles til plassering 1 og den andre ledningen til plassering
2, 3 eller 4.

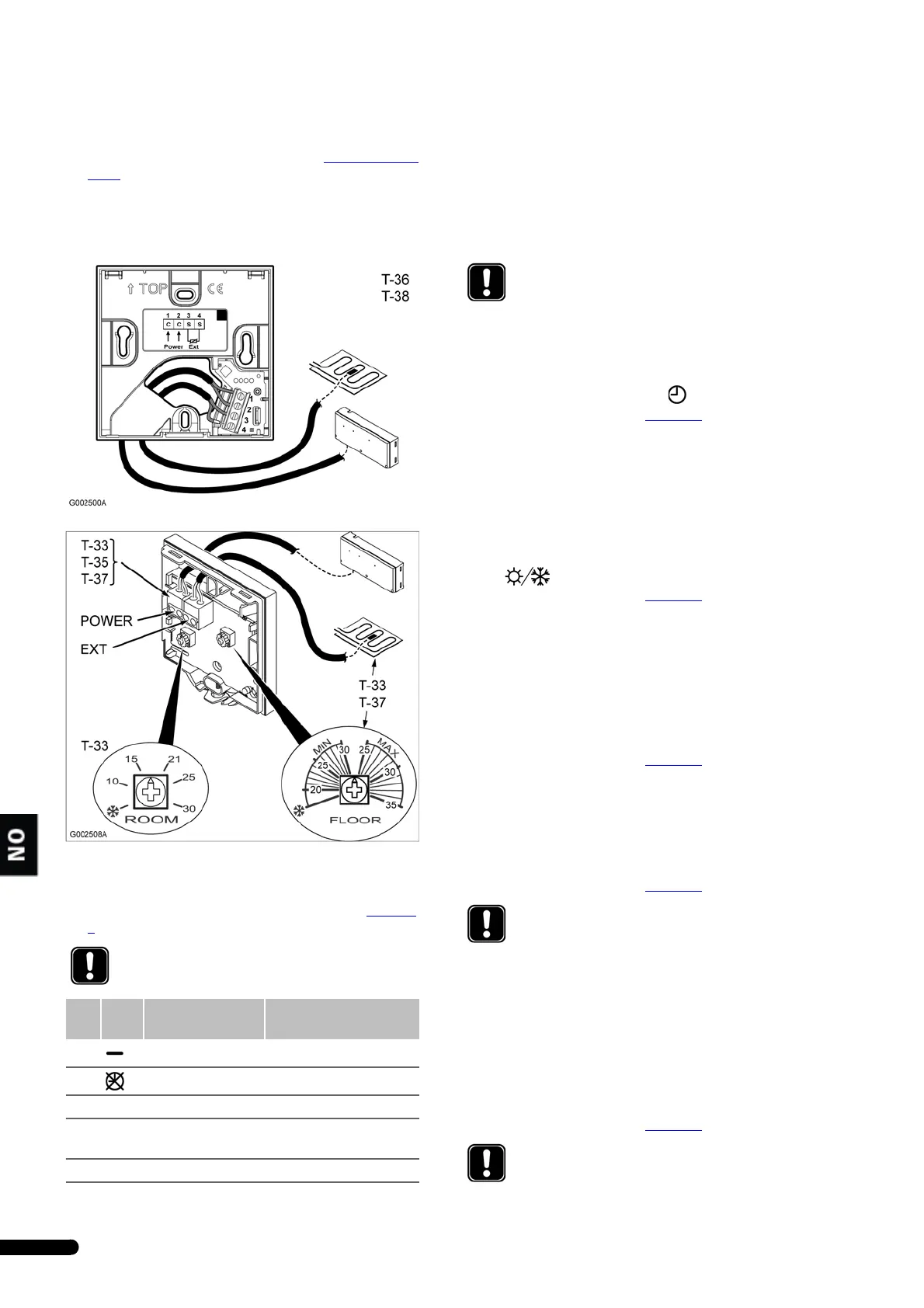

Se tabellen nedenfor og koblingsskjemaet i avsnitt 4.1, side
5.
4. Hvis en valgfri gulvføler eller ekstern føler brukes, må
ledningen kobles til kontakten merket EXT. Se illustrasjoner
ovenfor.
5. (Kun T-33) Juster romtemperatursettpunktet med
potensiometeret merket ROOM.
6. (Kun T-33 og T-37) Juster den valgfrie gulvføleren til enten
maksimumstemperatur eller minimumstemperatur med
potensiometeret merket FLOOR.
4.5 Koble Uponor Timer I-36 (kun C-35)
Koble en timer til sentralenheten:
1. Koble timeren til posisjon 1 og 2, .
Se koblingsskjemaet i avsnitt 4.1, side 5
.
4.6 Koble til en oppvarming/kjølebryter (kun
C-35)
Hvis installasjonen er utstyrt med en kjøleenhet, kan Uponor
Control System for kabling kjøres gjennom et relé for oppvarming
og kjøling.
1. Koble til bryteren for oppvarming / kjøling til posisjon 11 og
12, .
Se koblingsskjemaet i avsnitt 4.1, side 5
.
4.7 Koble til en duggpunktføler (kun C-35)
Hvis installasjonen er utstyrt med en duggpunktføler, vil Uponor
Control System for kabling lukke de termoelektriske elementene
for alle soner når duggpunktet nås.
1. Koble til duggpunktmodulbryteren til posisjon 4 og 5.
2. Koble til duggpunktmodulstrømmen til posisjon 6 og 7.
Se koblingsskjemaet i avsnitt 4.1, side 5
.
4.8 Koble til en sirkulasjonspumpe
Pumpeeffekten slås på når minst ett termoelektrisk element er
åpent.
1. Koble til sirkulasjonspumpen til koblingene merket PUMP.
Se koblingsskjemaet i avsnitt 4.1, side 5
.
4.9 Koble til et kjelerelé
I oppvarmingsmodus slås kjeleeffekten på når minst ett
termoelektrisk element er åpent, altså når det finnes varmebehov
i minst én sone.
1. Koble til kjelereléet til koblingene merket BOILER.
Se koblingsskjemaet i avsnitt 4.1, side 5
.
LEGG MERKE TIL
De to ledningene fra termostaten er ikke polariserte.
Pos. Etike
tt
Oppvarming Kjøling*
1 Felles terminal Felles terminal
2 Ingen timerstyring Ingen timerstyring
3* Z1 Timerkontrollsone 1 Timerkontroll
4* Z2 Timerkontrollsone 2 Ingen kjøling for dette
rommet
* = Kun C-35
LEGG MERKE TIL
Alle Uponor-termostater er beskyttet mot kulde ved
minimumstemperatur på +5 grader.
LEGG MERKE TIL
Det finnes ingen strømforsyning for pumpen i
sentralenheten. Pumpekoblingen i sentralenheten er
kun en tørrkontakt som kan slå av og på
strømforsyningen til pumpen.
LEGG MERKE TIL
Se kjeleprodusentens instruksjoner for kjelereléet
kobles til.
