4 Tilslutning af Uponor Controlsystem ledningsført

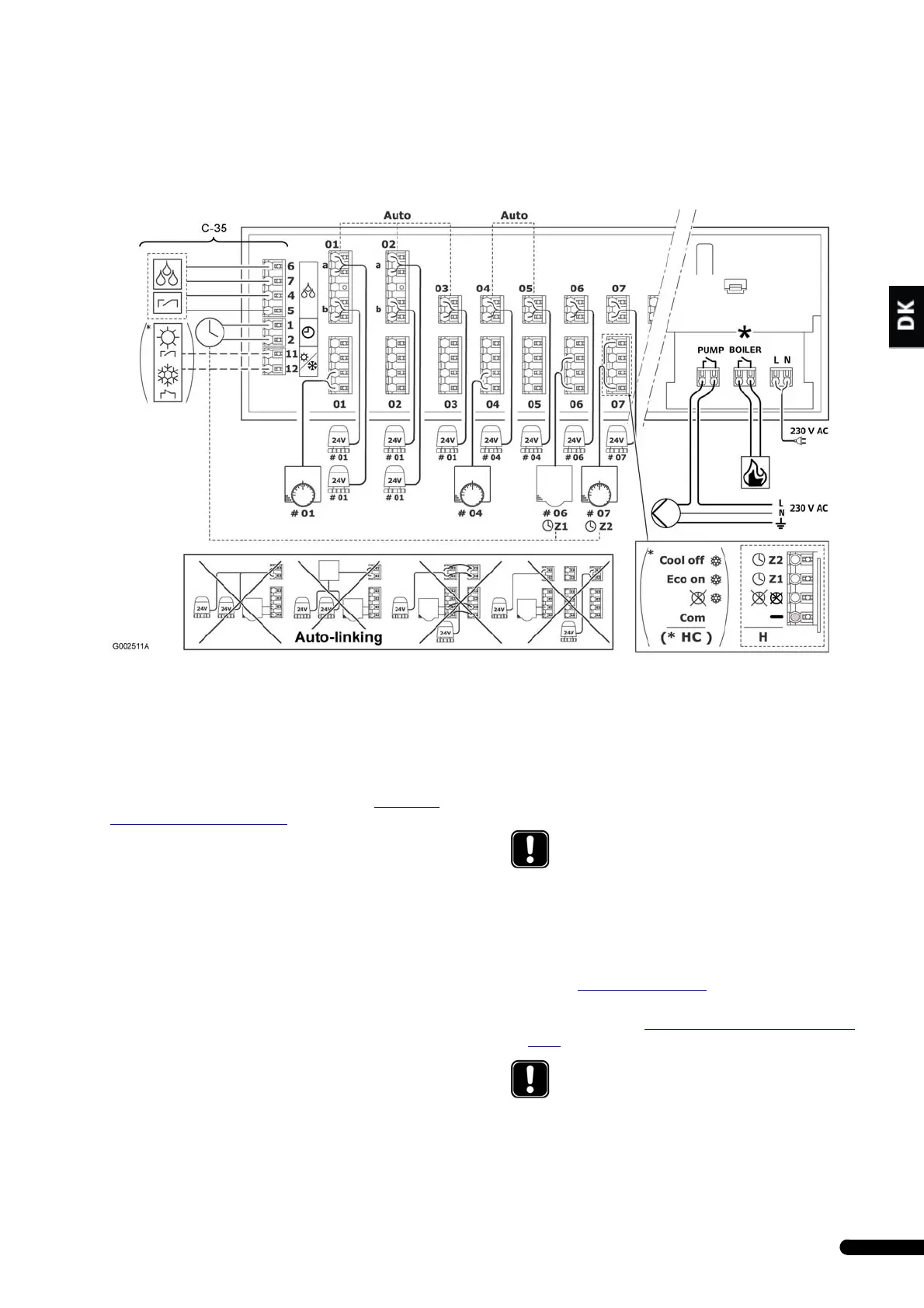

4.1 Ledningsdiagram for Uponor Kontrolenhed
Noter
• Uponor Kontrolenhed C-33 er kun udstyret med 6 kredse.
• Kun den britiske udgave har kedelrelæ. Alle udgaver vil blive
udstyret med kedelrelæ på et senere tidspunkt.
4.2 Automatisk sammenkobling
Én termostat kan styre flere telestater. Se afsnit 4.1 Uponor
Controller wiring diagram, side 5.
Kontrolenheden registrerer automatisk, hvor termostaterne og
telestaterne er tilsluttet. Dette kaldes automatisk
sammenkobling.
Følgende begrænsninger er gældende, hvis den automatiske
sammenkobling for kontrolenheden skal fungere korrekt:
Regler for automatisk sammenkobling
• Telestater må ikke være parallelforbundne
• Telestater må ikke være forbundet med jumperkabler
• Den første termostat skal altid være forbundet med
kontrolenheden på tilslutningsrækken 01
• Der må aldrig være en tom tilslutningsrække mellem grupper
af termostater og telestater
• Tomme tilslutningsrækker er kun tilladt efter den sidste
telestat i den sidste gruppe af termostater og telestater, som
er i slutningen af tilslutningsfeltet
4.3 Tilslutning af Uponor-telestater
1. Sørg for, at betingelserne for funktionen til automatisk
sammenkobling overholdes, når telestaterne tilsluttes. Se
afsnittet 4.2
Auto-linking, side 5.
2. Telestater, der styres af den samme termostat, tilsluttes i
grupper. Se afsnittet 4.1 Uponor Controller wiring diagram,
side 5 for tilslutningspositionerne.
BEMÆRK!
Tilsidesættelse af reglerne for automatisk
sammenkobling vil resultere i fejlfunktion i
kontrolenheden.
BEMÆRK!
De to ledninger fra telestaten er ikke-polariserede.
