UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
94
4.4 Ansluta termostater
1. Se till att villkoren för autolänkningsfunktionen är uppfyllda
innan termostaterna ansluts. Se avsnitt 4.2
Auto-linking,
sidan 5.

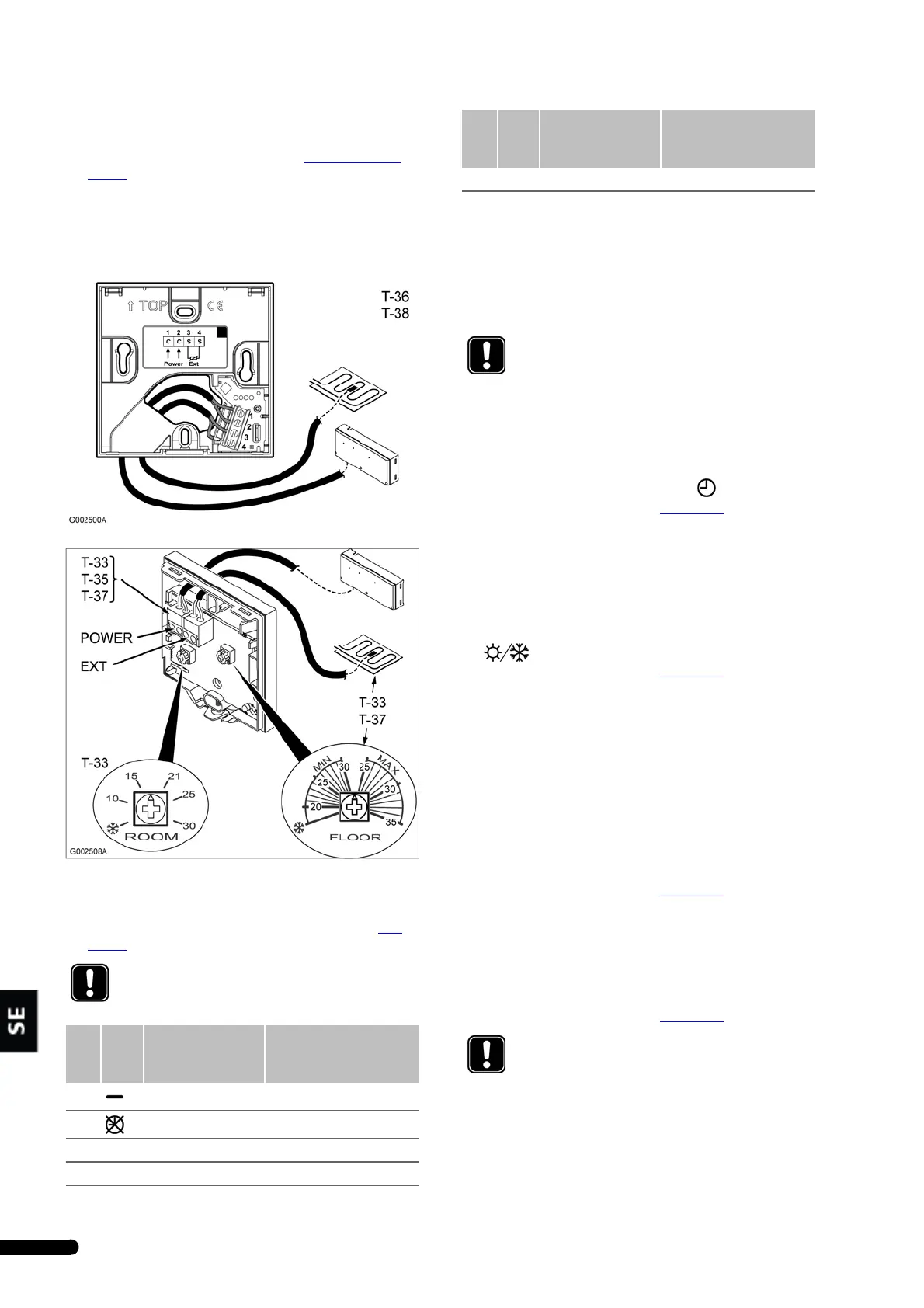

2. Anslut kabeln för respektive termostat till kontakten på
basenheten som är märkt med Power.
På Uponor Termostat T-34 ska kabeln anslutas till
enkelkontakten.
3. Anslut den ena av termostatens båda ledningar till position 1
på Uponor-basenheten och den andra till någon av
positionerna 2, 3 eller 4.
Se tabellen nedan samt kopplingsschemat i avsnittet 4.1,
sidan 5.
4. Om tillvalet golvgivare eller fjärrgivare används, ska kabeln
anslutas till kontakten som är märkt EXT. Se bilderna ovan.
5. (endast T-33) Justera rummets börtemperatur med hjälp av
potentiometern märkt ROOM.
6. (endast T-33 och T-37) Golvgivaren (tillval) kan ställas in på
en högsta eller lägsta temperatur med hjälp av
potentiometern märkt FLOOR.
4.5 Anslutning av Uponor Timer I-36 (endast
C-35)
Så ansluter du en timer till basenheten:
1. Anslut timern till positionerna 1 och 2, .
Se kopplingsschemat i avsnittet 4.1, sidan 5.
4.6 Anslutning av en värme-kylomkopplare
(endast C-35)
Om en kylenhet ingår i installationen, kan driftläget för Uponor
Control System Tråd styras via ett värme-kylrelä.
1. Anslut värme-kylomkopplaren till positionerna 11 och 12,
.
Se kopplingsschemat i avsnittet 4.1, sidan 5
.
4.7 Anslutning av en daggpunktsgivare
(endast C-35)
Om en daggpunktsgivare ingår i installationen, stänger Uponor
Control System Tråd styrdonen till samtliga zoner när
daggpunkten har uppnåtts.
1. Anslut omkopplaren till daggpunktsmodulen till positionerna
4 och 5,
2. Anslut strömförsörjningen av daggpunktsmodulen till
positionerna 6 och 7,
Se kopplingsschemat i avsnittet 4.1, sidan 5
.
4.8 Anslutning av cirkulationspump
Pumputgången slås på om minst ett styrdon är öppet.
1. Anslut cirkulationspumpen till kontakterna märkta med
PUMP.
Se kopplingsschemat i avsnittet 4.1, sidan 5
.
OBS!
De båda ledningarna från termostaten är icke-
polariserade.
Pos Benä
mnin
g
Värme- Kyla*
1 Gemensam plint Gemensam plint
2 Ingen timerstyrning Ingen timerstyrning
3* Z1 Timer kontrollzon 1 Timerstyrning
4* Z2 Timer kontrollzon 2 Ingen kylning av detta rum
* = endast C-35
OSB!
Samtliga Uponor-termostater är frysskyddade med
en lägsta temperatur av +5 grader.
OBS!
Basenheten är inte utrustad med aggregat för
strömförsörjning av pumpen. Pumpkontakten på
basenheten är endast en torrkontakt för att slå på
eller stänga av strömförsörjningen till pumpen.
Pos Benä
mnin
g
Värme- Kyla*
