UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
60

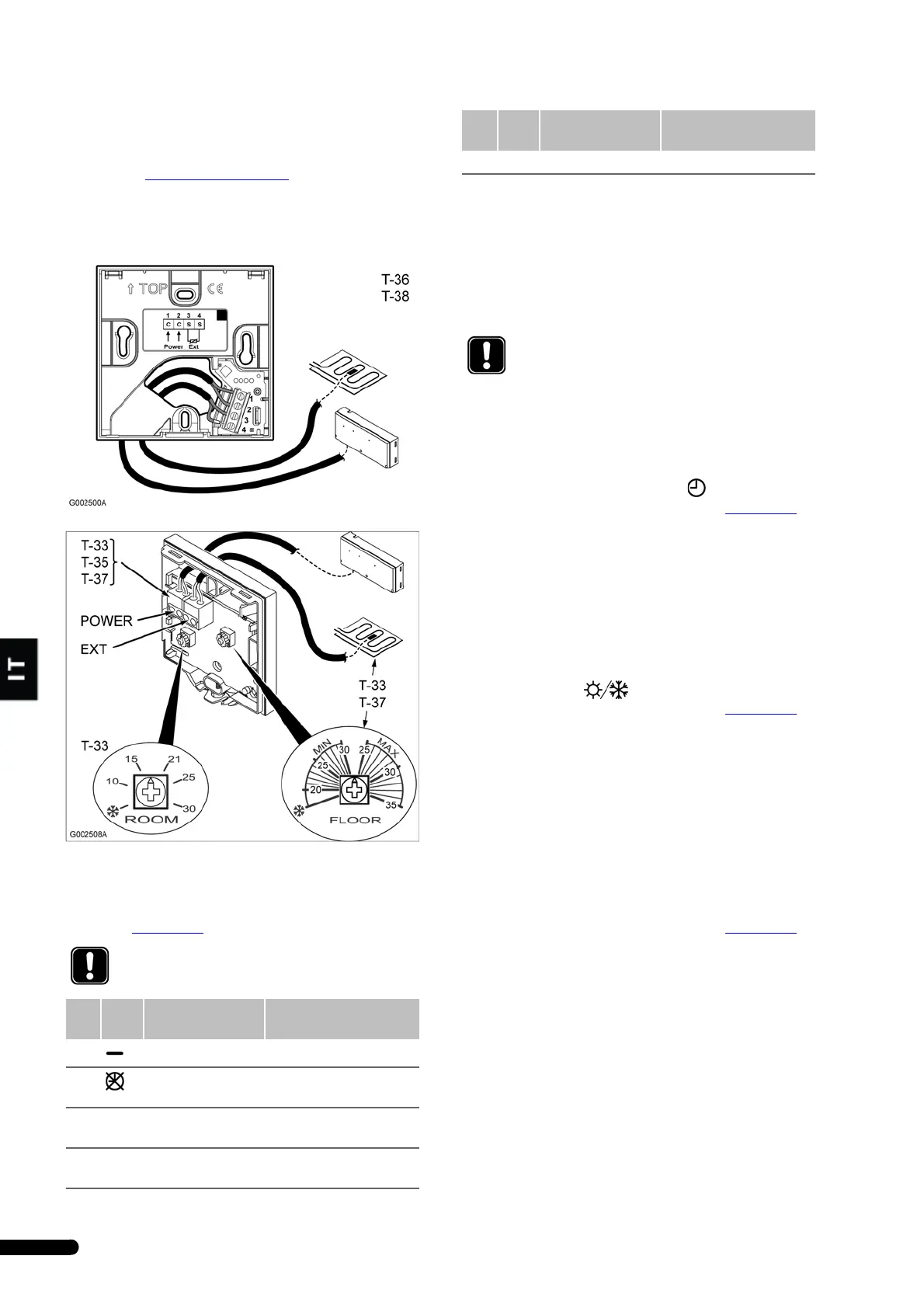

4.4 Collegamento dei termostati
1. Quando si connettono i termostati, accertarsi che siano
soddisfatti tutti i criteri di collegamento automatico. Vedere
la sezione 4.2
Auto-linking, pagina 5.
2. Inserire i due fili del cavo del termostato nel connettore
etichettato POWER (Alimentazione).
Nel termostato Uponor T-34, collegare l'unico connettore.
3. Nell'Unità Base Uponor, collegare un filo del cavo del
termostato alla posizione 1 e l'altro cavo alla posizione 2, 3,
o 4.
Consultare la tabella in basso e lo schema elettrico nella
sezione 4.1, pagina 5.
4. Se viene utilizzata una sonda a pavimento opzionale o un
sensore remoto, collegare il cavo al connettore etichettato
EXT. Consultare le illustrazioni precedenti.
5. (Solo T-33) Regolare il valore prefissato di temperatura con il
potenziometro etichettato ROOM.
6. (Solo T-33 e T-37) Regolare la sonda a pavimento opzionale
per la temperatura massima o minima con il potenziometro
etichettato FLOOR.
4.5 Collegamento del timer Uponor I-36
(solo C-35)
Per collegare il timer all'unità base:
1. Collegare il timer alle posizioni 1 e 2, .
Consultare lo schema elettrico nella sezione 4.1, pagina 5.
4.6 Collegamento di un interruttore di
commutazione riscaldamento/ raffrescamento
(solo C-35)
Se l'installazione è dotata di unità di raffrescamento, Uponor
Control System Wired può essere commutato da una modalità
all'altra tramite un relè di riscaldamento/raffrescamento.
1. Collegare l'interruttore di riscaldamento-raffrescamento alle
posizioni 11 e 12, .
Consultare lo schema elettrico nella sezione 4.1, pagina 5
.
4.7 Collegamento dell'unità di controllo della
condensa (solo C-35)
Se l'installazione è dotata della sonda di controllo della condensa,
Uponor Sistema di Controllo Wired chiuderà gli attuatori di tutte
le zone quando sarà raggiunto il punto di rugiada.
1. Collegare l'unità di controllo della condensa alle posizioni 4 e
5.
2. Collegare l'alimentazione dell'unità di controllo della
condensa alle posizioni 6 e 7.
Consultare lo schema elettrico nella sezione 4.1, pagina 5
.
NOTA:
i due fili del termostato non sono polarizzati.
Pos. Etich
etta
Riscaldamento Raffrescamento*
1 Morsetto comune Morsetto comune
2Nessun controllo
con timer
Nessun controllo con timer
3* Z1 Zona di controllo
timer 1
Controllo timer
4* Z2 Zona di controllo
timer 2
Stanza senza
raffrescamento
* = solo C-35
NOTA:
tutti i termostati Uponor sono dotati di antigelo con
temperatura minima di +5 °C.
Pos. Etich
etta
Riscaldamento Raffrescamento*
