UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
43

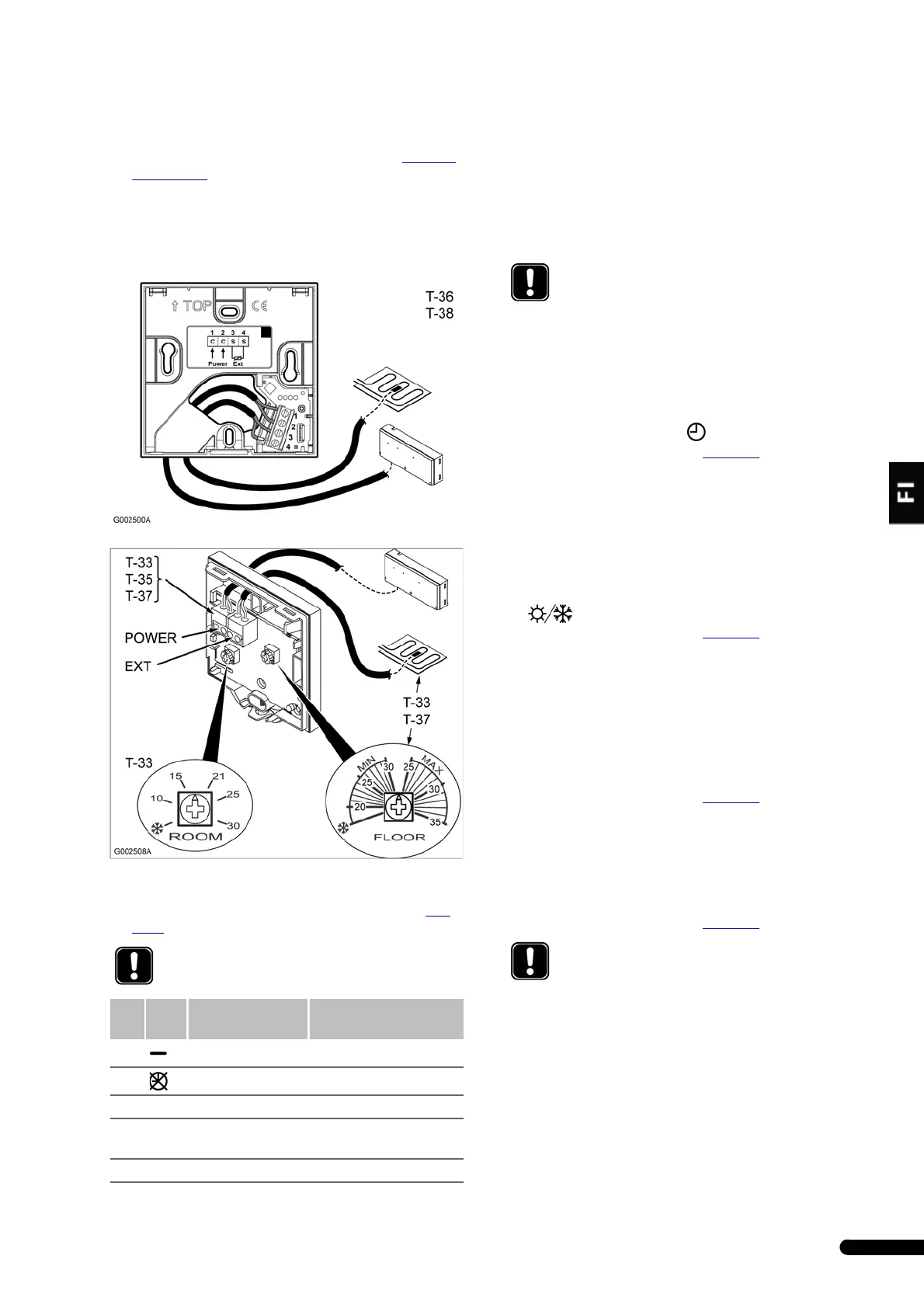

4.4 Termostaattien kytkeminen
1. Varmista, että automaattista yhdistämistä koskevat ehdot
täyttyvät, kun kytket termostaatteja. Ks. kappale 4.2
Auto-
linking, sivu 5.
2. Kytke jokaisessa termostaatissa keskusyksikön kaapeli
liittimeen, jossa on merkintä Power.
Uponor Termostaatti T-34:ssä kaapeli liitetään termostaatin
ainoaan liittimeen.
3. Uponor-keskusyksikössä termostaatin toinen johdin
kytketään liitäntään 1 ja toinen liitäntään 2, 3 tai 4.
Ks. alla oleva taulukko ja kytkentäkaavio kappaleessa 4.1,
sivu 5.
4. Jos järjestelmässä käytetään lattia-anturia tai etäanturia, sen
kaapeli liitetään liittimeen, jossa on merkintä EXT. Ks. yllä
oleva kuva.
5. (Vain T-33) Säädä huonelämpötila potentiometrillä, jossa on
merkintä ROOM.
6. (Vain T-33 ja T-37) Säädä lisätarvikkeena hankittavan lattia-
anturin minimi- tai maksimilämpötila potentiometrillä, jossa
on merkintä FLOOR.
4.5 Uponor Ajastin I-36:n kytkeminen (vain
C-35)
Ajastin kytketään keskusyksikköön seuraavasti:
1. Kytke ajastin liittimiin 1 ja 2, .
Ks. kytkentäkaavio kappaleesta 4.1, sivu 5
.
4.6 Lämmitys/Jäähdytys-kytkimen
kytkeminen (vain C-35)
Mikäli järjestelmässä on jäähdytysyksikkö, Uponor Control
System, Langaton -järjestelmän toimintatilaa voidaan vaihtaa
Lämmitys/Jäähdytys-kytkimellä.
1. Kytke Lämmitys/Jäähdytys-kytkin liittimiin 11 ja 12,
.
Ks. kytkentäkaavio kappaleesta 4.1, sivu 5
.
4.7 Kosteusanturin kytkeminen (vain C-35)
Jos järjestelmässä on kastepisteanturi, Uponor Control System
sulkee kaikkien alueiden toimilaitteet kun kastepistelämpötila on
saavutettu.
1. Kytke kosteusanturin tieto liittimiin 4 ja 5.
2. Kytke kosteusanturin virtakaapeli liittimiin 6 ja 7.
Ks. kytkentäkaavio kappaleesta 4.1, sivu 5
.
4.8 Kiertovesipumpun kytkeminen
Pumpun lähtöliitäntä kytkeytyy päälle kun vähintään yksi
toimilaite on auki.
1. Kytke kiertovesipumppu liittimiin, joissa on merkintä PUMP.
Ks. kytkentäkaavio kappaleesta 4.1, sivu 5
.
HUOM!
Termostaatin kaapelin johtimet ovat ei-polaroituja.
Pos. Merk
ki
Lämmitys Jäähdytys*
1 Yleisliitin Yleisliitin
2 Ei aikaohjausta Ei aikaohjausta
3* Z1 Aikaohjattu alue 1 Aikaohjaus
4* Z2 Aikaohjattu alue 2 Ei jäähdytystä tähän
huoneeseen
* = vain C-35
HUOM!
Kaikissa Uponor-termostaateissa on +5 asteen
minimilämpötila-asetus, mikä estää järjestelmän
jäätymisen.
HUOMAA!
Keskusyksikkö ei toimita virtaa pumpulle.
Keskusyksikön pumppuliitäntä toimii vain kuivana
liitäntänä, joka katkaisee tai kytkee pumpulle
kulkevan virran.
