4.8 Collegamento di una pompa di
circolazione
L'uscita della pompa viene attivata se almeno un attuatore è
aperto.
1. Collegare la pompa di circolazione ai connettori etichettati
PUMP (Pompa).
Consultare lo schema elettrico nella sezione 4.1, pagina 5
.
4.9 Collegamento del relè per caldaia
In modalità riscaldamento, l'uscita della caldaia viene attivata se
almeno un attuatore è aperto ovvero se c'é richiesta di
riscaldamento in almeno una zona.
1. Collegare il relè della caldaia ai connettori etichettati BOILER
(Caldaia).
Consultare lo schema elettrico nella sezione 4.1, pagina 5
.
5 Funzionamento dei termostati analogici Uponor

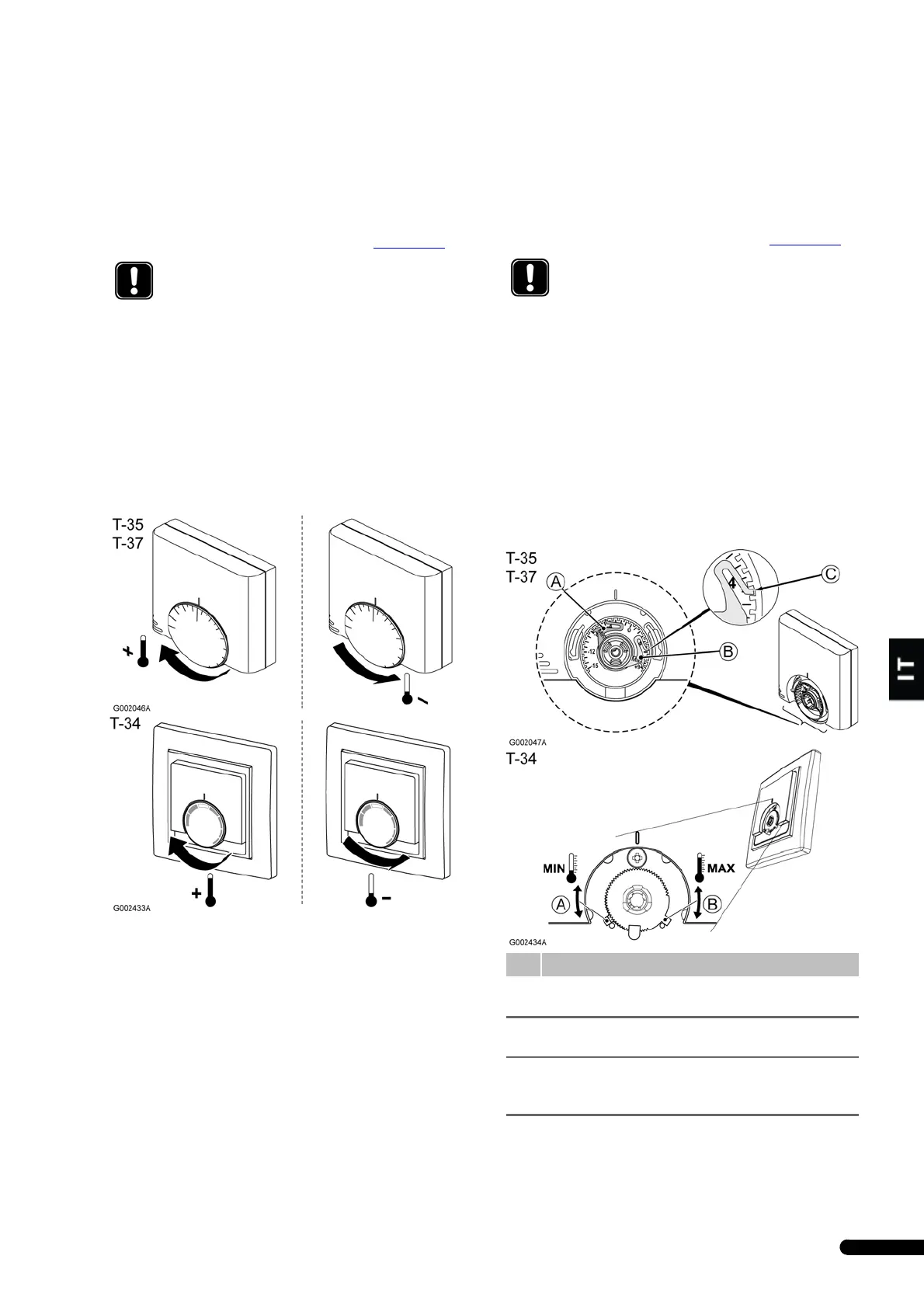

Variazione della temperatura ambiente desiderata
Il valore predefinito di temperatura dell'ambiente viene regolato
con la rotella dei termostati Uponor T-34, T-35 e T-37.
Impostazione dei valori minimi e massimi della
temperatura
È possibile impostare i limiti minimo e massimo della temperatura.
All'interno della rotella sono presenti due dispositivi di plastica
che possono essere regolati per limitarne la rotazione.
NOTA:
l'unità base non contiene alimentatori per la pompa.
Il connettore della pompa nell'unità base dispone
solo di un contatto a secco per lo spegnimento e
l'accensione della connessione di alimentazione della
pompa.
NOTA:
controllare le istruzioni del produttore della caldaia
prima di collegare il relativo relè. Questa funzionalità
è inclusa solamente nella versione per il Regno Unito.
In futuro sarà inclusa in tutte le versioni.
Pos. Descrizione
A Dispositivo di arresto del valore di temperatura minimo
desiderato
B Dispositivo di arresto del valore di temperatura massimo
desiderato
C Tacca sul corpo del termostato per il blocco del
dispositivo di arresto nella posizione desiderata (solo T-
35 e T-37)
