4 Uponor Control System, Langallinen -järjestelmän kytkeminen

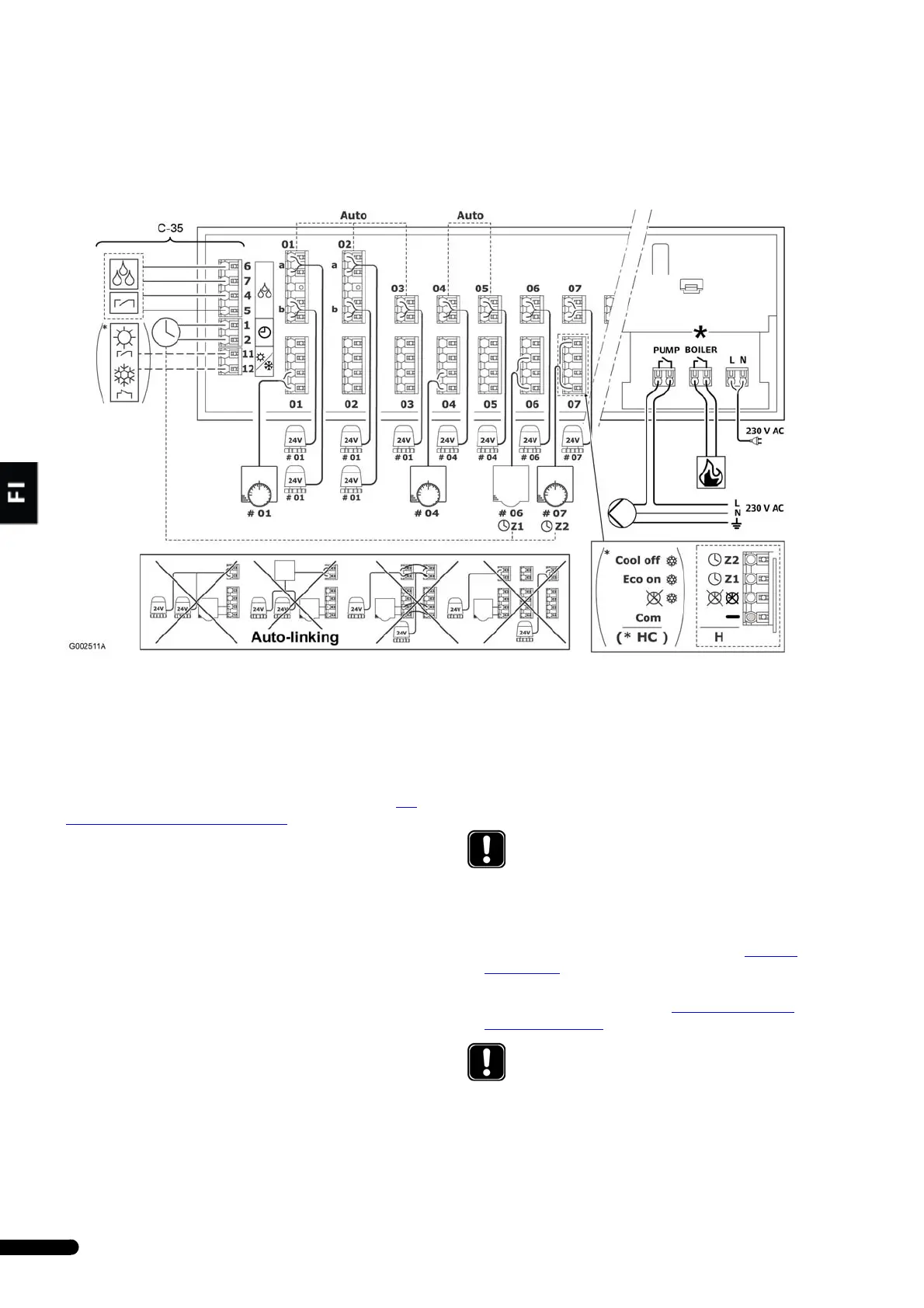

4.1 Uponor-keskusyksikön kytkentäkaavio
Huomiot
• Uponor Keskusyksikkö C-33:ssa on vain 6 kanavaa.
• Lämmityskattilarele kuuluu vain laitteen UK-versioon.
Myöhemmin se tulee myös muihin versioihin.
4.2 Automaattinen yhdistäminen
Yksi termostaatti voi ohjata useita toimilaitteita, ks. kappale 4.1
Uponor Controller wiring diagram, sivu 5.
Keskusyksikkö tunnistaa automaattisesti, mihin termostaatit ja
toimilaitteet on kytketty, ja tätä kutsutaan automaattiseksi
yhdistämiseksi.
Jotta keskusyksikön automaattinen yhdistäminen toimisi oikein,
asennuksessa on huomioitava seuraavat rajoitukset:
Automaattisen yhdistämisen säännöt
• Toimilaitteita ei saa kytkeä rinnakkain
• Toimilaitteita ei saa yhdistää yhdysjohdoilla
• Ensimmäinen termostaatti on aina kytkettävä keskusyksikön
kytkinriville 01
• Termostaatti- ja toimilaiteryhmien väliin ei saa koskaan jättää
tyhjää kytkinriviä
• Tyhjät kytkinrivit ovat sallittuja vain viimeisen termostaatti-
ja toimilaiteryhmän viimeisen toimilaitteen jälkeen eli
kytkentäalueen lopussa
4.3 Uponor-toimilaitteiden kytkeminen
1. Varmista, että automaattista yhdistämistä koskevat ehdot
täyttyvät, kun kytket toimilaitteita. Ks. kappale 4.2 Auto-
linking, sivu 5.
2. Liitä saman termostaatin ohjaamat toimilaitteet ryhmäksi.
Katso kytkentäpaikat kappaleesta 4.1
Uponor Controller
wiring diagram, sivu 5 .
HUOM!
Mikäli kaikkia automaattista yhdistämistä koskevia
sääntöjä ei huomioida, keskusyksikkö ei toimi oikein.
HUOM!
Termostaatin kaapelin johtimet ovat ei-polaroituja.
