GUIDE DE RÉFÉRENCE RAPIDE
112
UPONOR SMATRIX MOVE PLUS ·
GUIDE DE RÉFÉRENCE RAPIDE
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

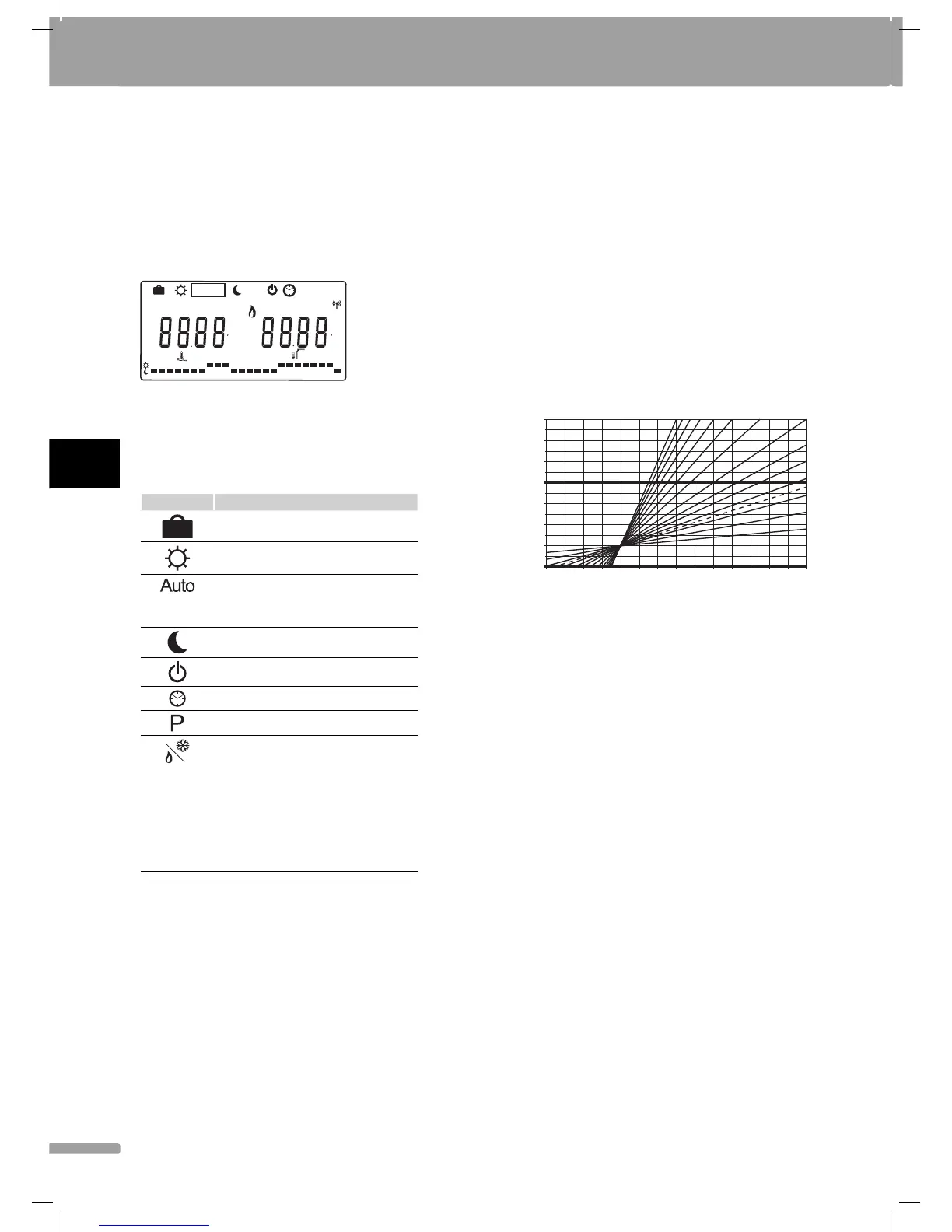

Mode de fonctionnement
Pendant le fonctionnement normal, la centrale de
régulation est en mode de fonctionnement.
En mode de fonctionnement, plusieurs modes de
fonctionnement peuvent être sélectionnés, tout comme
le réglage de l'heure et de la date et la sélection d'un
programme défi ni.
0h 2 10 12 14 16 18 20
C
C
AUTO
22 24468
P
Utiliser les boutons < or > pour modifi er le mode de
fonctionnement. Une case indique quel mode a été
sélectionné.
Les réglages et modes de fonctionnement disponibles
en mode de fonctionnement sont les suivants.
Icône Mode de fonctionnement
Mode Vacances
Mode Confort
Mode Automatique (défaut)
Défi nit le mode de fonctionnement
conformément au programme défi ni
Mode ECO
Mode Arrêt
Réglages de l'heure et de la date
Menu programmes défi nis
Mode chauffage/rafraîchissement
(disponible uniquement si le
rafraîchissement est activé)
Pour ce mode, le paramètre système 0 –
Type d'installation doit être mis sur rEv,
mais il est caché si un thermostat sans fi l
est affecté à la centrale de régulation ou
si les paramètres système 11 ou 12 sont
mis sur HC.
Pompe de circulation
Si une pompe de circulation est raccordée à la centrale de
régulation, elle fonctionne en continu (réglage par défaut)
en fonctionnement normal.
Pour modifi er ce réglage, aller au paramètre système 19
(POMPE) – Retard du démarrage de la pompe, dans la
centrale de régulation.
Voir la section Confi guration du système pour en savoir plus.
La centrale de régulation Move peut recevoir un signal de
demande de la pompe à l'une des entrées câblées (entrée
1 ou 2, paramètre 11 ou 12 défi ni sur C_b) d'une autre
centrale de régulation dans le système, en allumant ou en
éteignant la pompe de circulation raccordée à P1.
Courbe de chauffage et de rafraichissement
Les courbes de chauffage et de rafraîchissement pour
la centrale de régulation Uponor Smatrix Move PLUS
sont indiquées dans le schéma ci-dessous. Le schéma
indique la température de distribution calculée, pour
chaque courbe, à différentes températures extérieures.
La centrale de régulation utilise la courbe sélectionnée
pour faire fonctionner la vanne de mélange, qui, à son
tour, ajuste la température de distribution du système.
80
70
60
50
40
30
20
10
36 34 32 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2 -2 -4 -6 -8 -10 -12 -14-16 -18 -200
0,2
0,4
0,6
0,7
0,8
1
1,2
1,5
22,533,544,55
Température de distribution
Température extérieure
Le choix de la courbe dépend d'une combinaison de
plusieurs facteurs tels que le niveau d'isolation de la
maison, sa situation géographique, le type de système
de chauffage/rafraîchissement, etc.
Exemple :
Une maison faiblement isolée chauffée par un système de
radiateurs a ainsi besoin d'une valeur de courbe supérieure
à une maison possédant un chauffage par le sol.
Les courbes indiquées sur le schéma sont également
limitées par les paramètres maximum et minimum
défi nis dans le système (correspondant sur le schéma
aux lignes épaisses supplémentaires).
