Uponor Smatrix Move PLUS User Manual

KRÓTKI PRZEWODNIK
217
UPONOR SMATRIX MOVE PLUS · KRÓTKI PRZEWODNIK
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

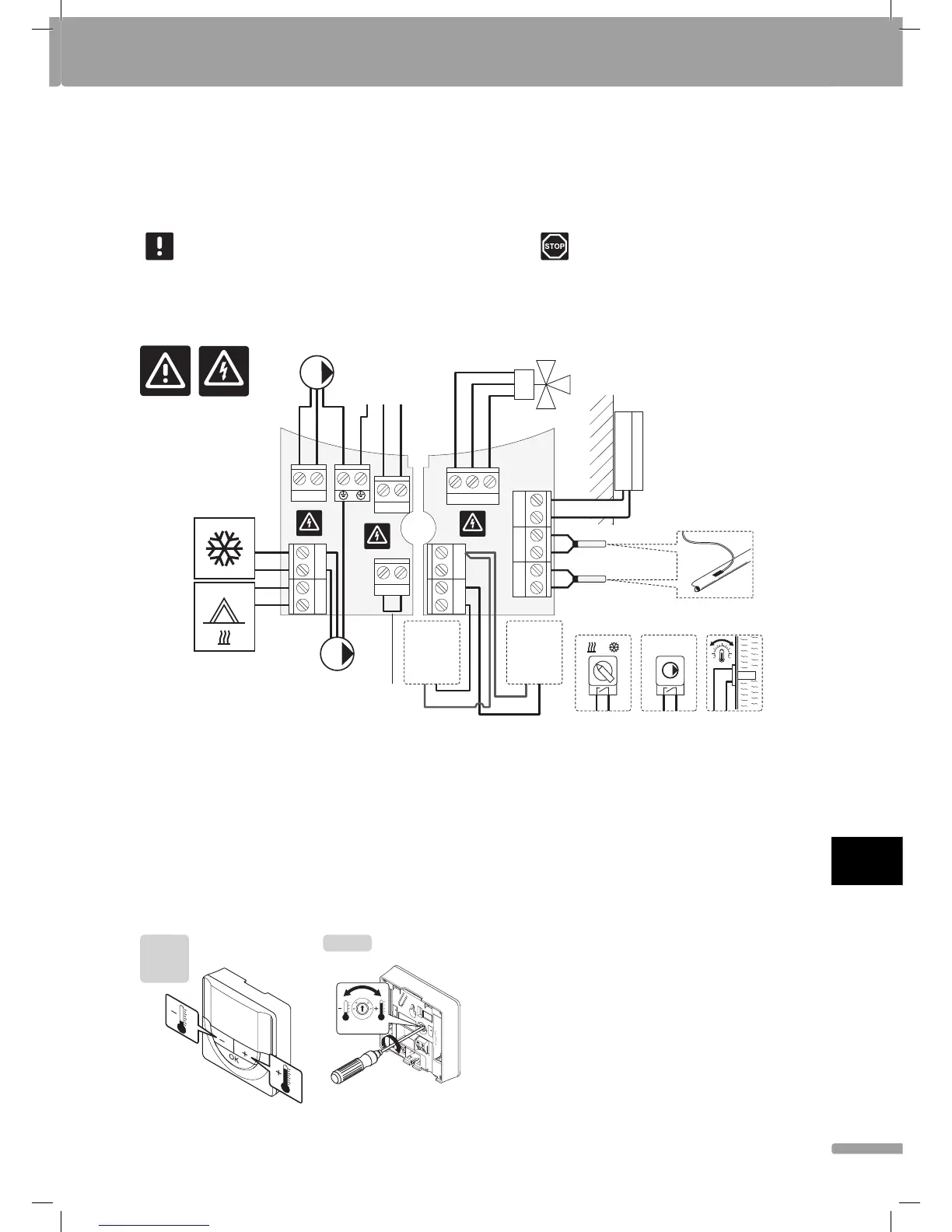

Krótki przewodnik
UWAGA!
Niniejszy krótki przewodnik stanowi przypo-
mnienie dla doświadczonych instalatorów.
Stanowczo zalecamy przeczytanie całej instrukcji
montażu iobsługi przed zamontowaniem
układu sterowania.
OSTRZEŻENIE!
Instalację elektryczną iserwis elementów znaj-
dujących się podzabezpieczającymi pokrywami
230VAC należy przeprowadzać pod nadzorem
wykwali kowanego elektryka.
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
*) Czujnik temperatury zewnętrznej można podłączyć doregulatora pogodowego lubtermostatu.
**) Podłączyć COLD lub PUMP P2 (wtórny obwód ogrzewania/chłodzenia) dozacisku.
***) Wybrać jedno zwejść (przełącznik ogrzewania/chłodzenia, sygnał sterowania pompą lub termostat zanurzeniowy) iustawić odpowiednio parametr 11 – Wybór wejścia
przewodowego 1 lub parametr 12 – Wybór wejścia przewodowego 2. Funkcja ogrzewania/chłodzenia może byćużywana wyłącznie wsystemach bezzarejestrowanego
termostatu bezprzewodowego.
****) Dodatkowe złącze ogranicznika temperatury, fabrycznie wyposażone wmostek kablowy. Zdemontować mostek kablowy, jeżeli ogranicznik temperatury mabyć
wykorzystywany zPUMP P1.
*****) Dodatkowy czujnik temperatury wody powrotnej. Może byćwykorzystywany wyłącznie zfunkcją doładowania wsystemach bezzarejestrowanego termostatu bezprzewodowego.
Instrukcja obsługi termostatu
T-163
T-168
T-167
T-166
20
5
35
