Stručný návod
POZNÁMKA!
Tento stručný návod slúži ako pomoc pre
skúsených inštalatérov. Dôrazne odporú-
čame, aby ste si pred montážou regulácie
prečítali celý návod na montáž a prevádzku.
POZOR!
Montážne a servisné práce na elektric-
kých systémoch za zabezpečeným krytím
proti striedavému prúdu 230 V musia byť
vykonané pod dohľadom kvali kovaného
elektrikára.
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz

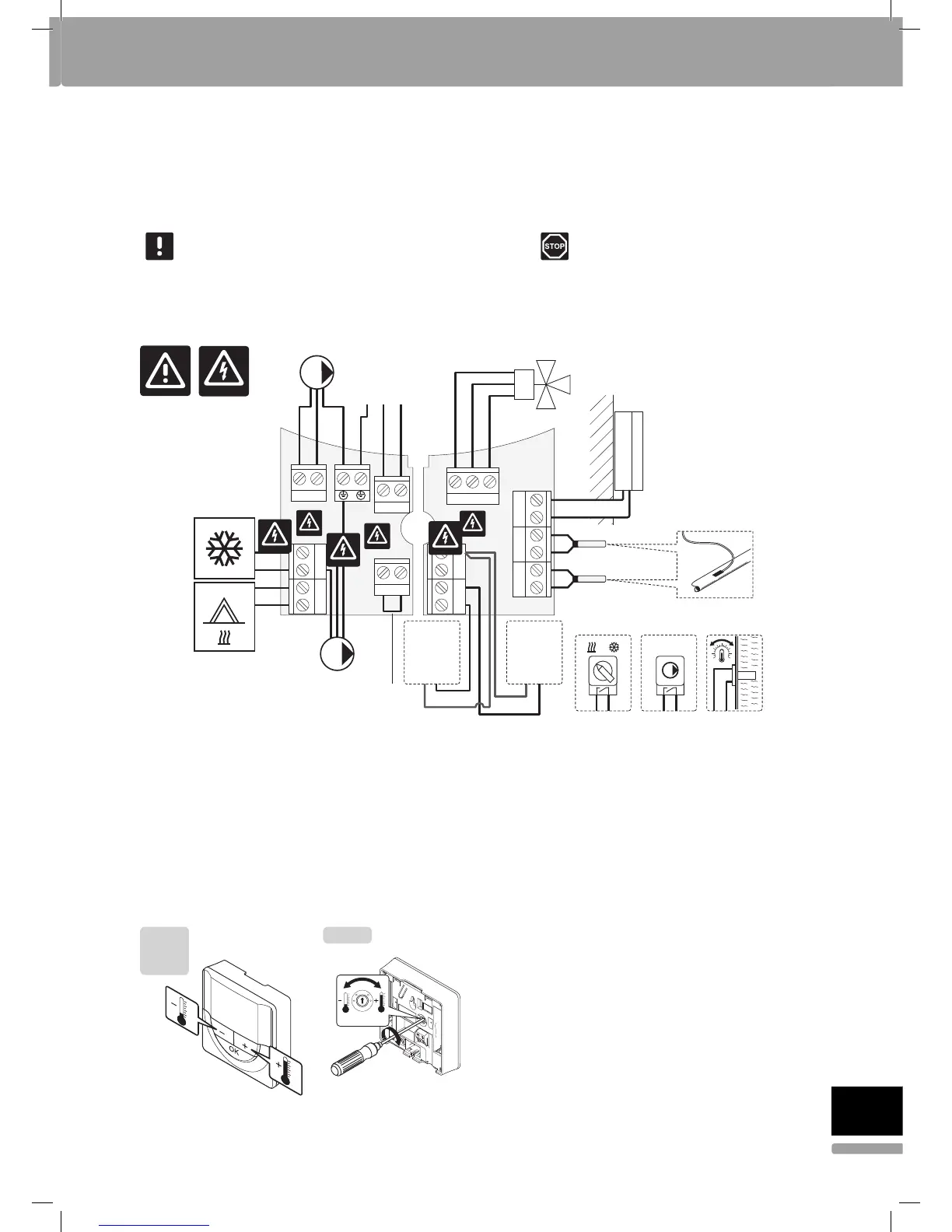

*) Vonkajší snímač teploty môže byť napojený buď na regulátor alebo na termostat.
**) Zapojte buď CHLADENIE alebo ČERPADLO P2 (sekundárny okruh kúrenia/chladenia) do prepojovacej svorky.
***) Zvoľte jeden zo vstupov (spínač kúrenia/chladenia, signál na ovládanie čerpadla alebo ponorné čerpadlo) a nastavte príslušný parameter 11 – Káblový vstup 1 výberu
alebo 12 – Káblový vstup 2 výberu. Možnosť kúrenia/chladenia je možné použiť len v systémoch bez registrovaného bezdrôtového termostatu.
****) Prípojka voliteľného obmedzovača teploty vybavená s káblovým premostením z výroby. Odstráňte káblové premostenie, ak obmedzovač teploty bude používaný
spolu s ČERPADLO P1.
*****) Voliteľný spiatočkový snímač. Môže byť použitý pre funkciu zvýšeného výkonu, v systémoch bez registrovaného bezdrôtového termostatu.
Prevádzkové pokyny k termostatu
T-163
T-168
T-167
T-166
20
5
35
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
