GHID RAPID
245
UPONOR SMATRIX MOVE PLUS · GHID RAPID
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

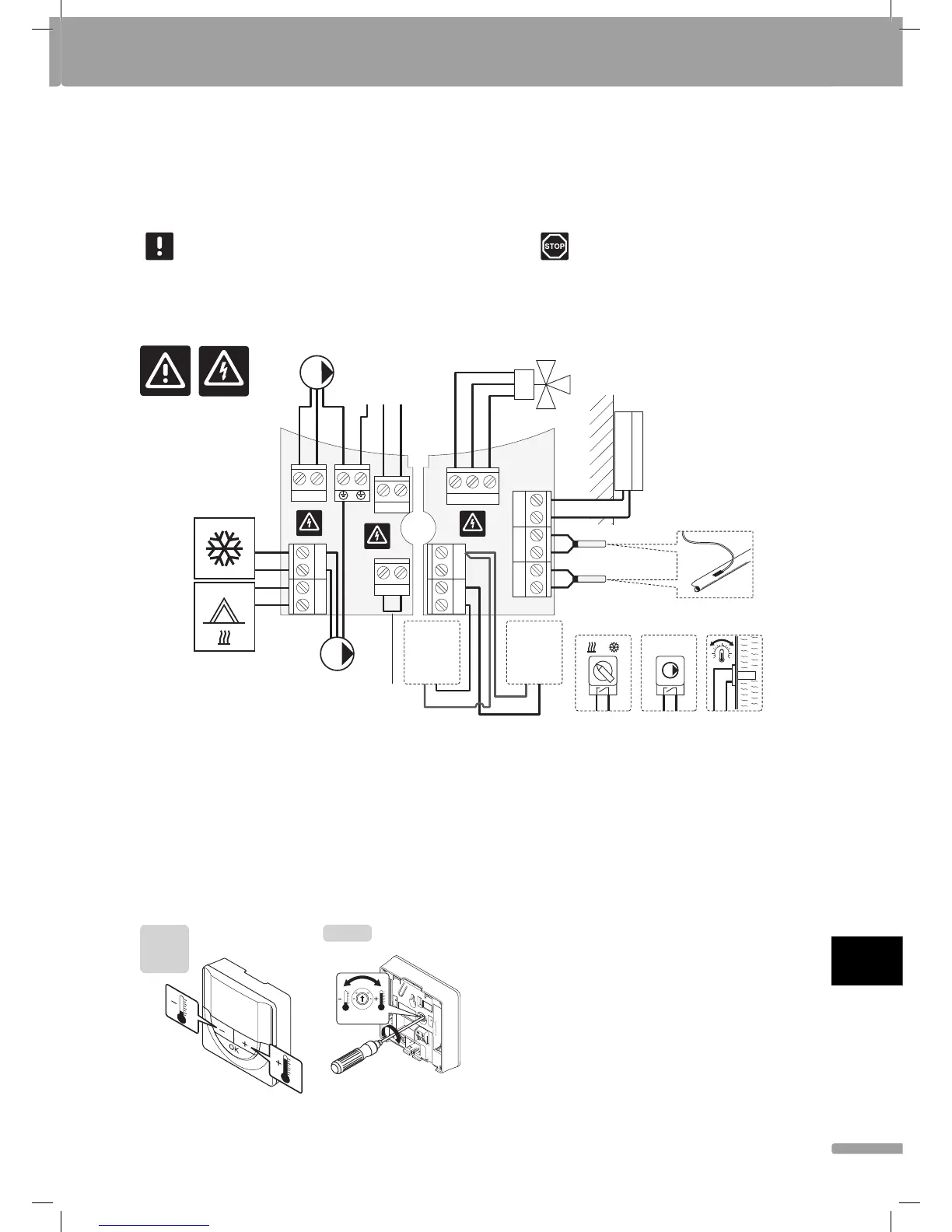

Ghid rapid
NOTĂ!
Acesta este un ghid rapid de pornire, care
servește drept memento pentru instalatorii
cu experienă. Recomandăm insistent citirea
întregului manual de instalare și utilizare
înainte de instalarea sistemului de comandă.
AVERTIZARE!
Instalarea și revizia sistemelor electrice
prevăzute cu capace de sigurană la 230 V c.a.
trebuie să se efectueze sub supravegherea
unui electrician cali cat.
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
*) Senzorul de temperatură exterior poate  conectat la unitatea de comandă sau la un termostat.
**) Conectaţi RĂCIRE sau POMPA P2 (circuitul secundar de încălzire/răcire) la borna de conexiune.
***) Selectaţi una dintre intrări (comutator de încălzire/răcire, semnalul pentru comanda pompei sau termostatul imersat) și setaţi parametrul 11 - selecţia Intrare conectată 1 sau
parametrul 12 - selecţia Intrare conectată 2 în mod corespunzător. Opţiunea de încălzire/răcire se poate utiliza numai la sisteme fără un termostat wireless înregistrat.
****) Conexiune opţională de limitator de temperatură, prevăzută cu racord electric de cablu din fabrică. Scoateţi racordul dacă limitatorul de temperatură se va utiliza împreună cu
POMPA P1.
*****) Senzor opţional de retur. Se poate utiliza numai pentru funcţia de ampli care la sisteme fără un termostat wireless înregistrat.
Instrucţiune de utilizare a termostatului
T-163
T-168
T-167
T-166
20
5
35
