HURTIGVEILEDNING
203
UPONOR SMATRIX MOVE PLUS ·
HURTIGVEILEDNING
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

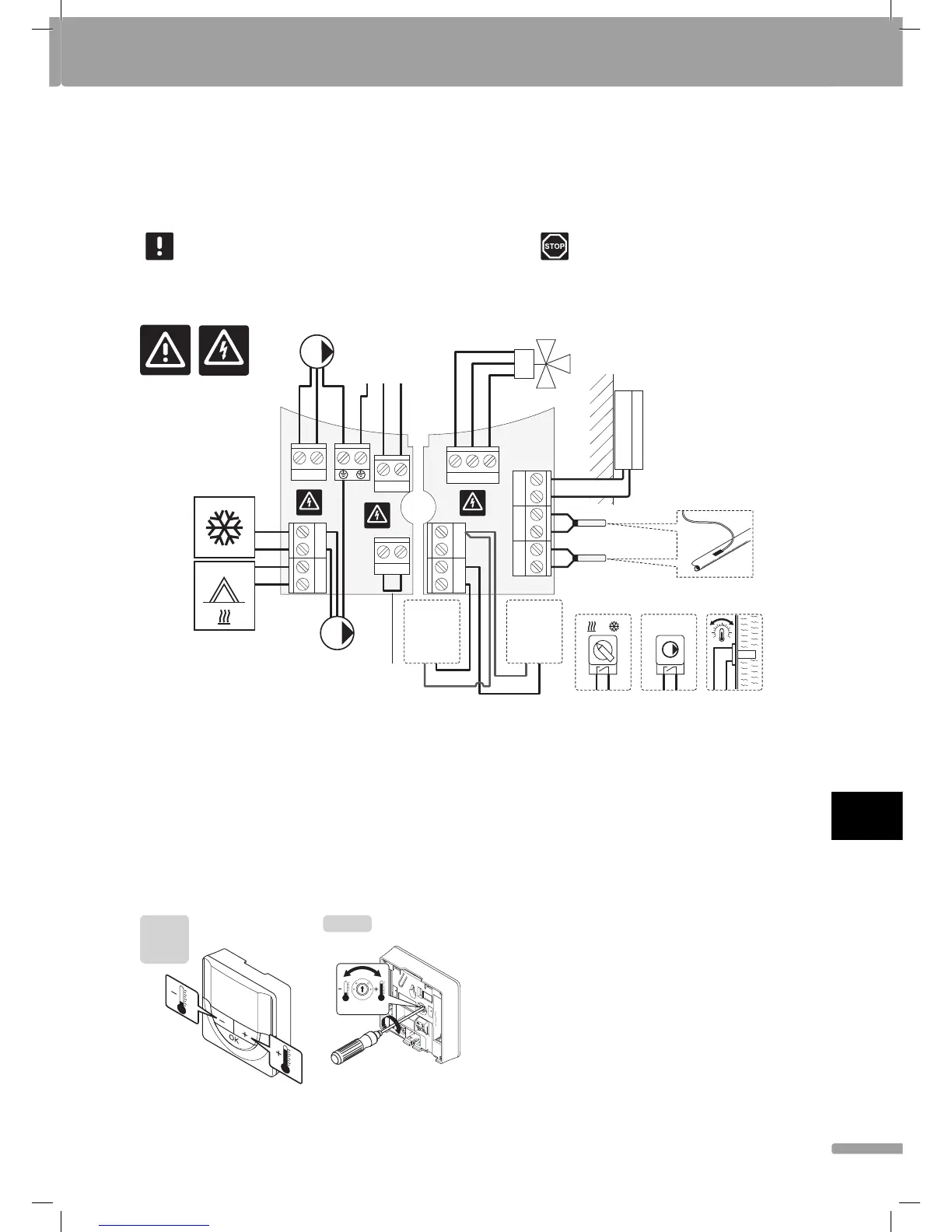

Hurtigveiledning
LEGG MERKE TIL
Dette er en hurtigveiledning som skal fungere som
en påminner for erfarne installatører. Vi anbefaler
på det sterkeste at hele manualen for installasjon
og bruk leses før kontrollsystemet installeres.
Advarsel!
Elektrisk installasjon og service av 230 V AC-
anlegg må utføres av elektriker.
*) Utetemperpatursensoren kan kobles enten til kontrolleren eller til en termostat.
**) Koble enten COLD eller PUMP P2 (sekundær oppvarmings-/kjølekrets) til tilkoblingsterminalen.
***) Velg en av inngangene (bryter for oppvarming/kjøling, pumpekontrollsignal eller nedsenkingstermostat), og angi parameter 11 – Kablet inngang 1 eller parameter 12 –
Kablet inngang 2 tilsvarende. Valget for oppvarming/kjøling kan kun brukes i systemer uten registrert trådløs termostat.
****) Valgfri tilkobling av temperaturbegrenser, montert med kabelbro fra fabrikk. Fjern broen hvis det skal brukes en temperaturbegrenser sammen med PUMP P1.
*****) Valgfri retursensor. Kan kun brukes til boostfunksjon i systemer uten en registrert trådløs termostat.
Instruksjoner for drift av termostat
T-163
T-168
T-167
T-166
20
5
35
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
