GUÍA RÁPIDA
84
UPONOR SMATRIX MOVE PLUS ·
GUÍA RÁPIDA
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

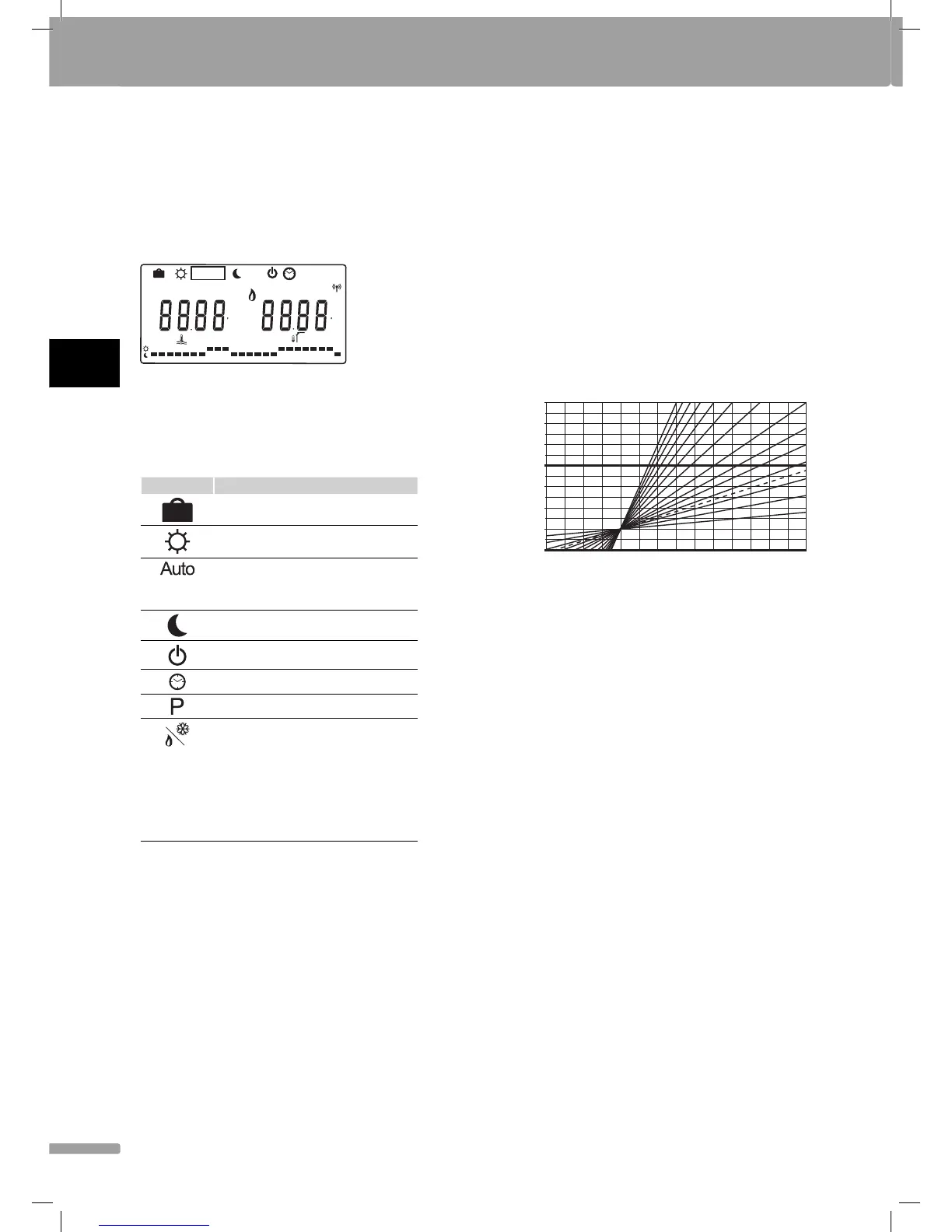

Modo operativo
Durante el funcionamiento normal, la unidad base se
encuentra en modo de funcionamiento.
En el modo de funcionamiento, se pueden seleccionar
diferentes modos de funcionamiento, así como
confi gurar la fecha y la hora, y seleccionar un programa.
0h 2 10 12 14 16 18 20
C C
AUTO
22 24468
P
Utilice los botones < o > para cambiar el modo de
funcionamiento. Una casilla muestra el modo que se
ha seleccionado.
Los modos de funcionamiento y ajustes disponibles
en el modo operativo son los siguientes.
Icono Modo operativo
Modo Vacaciones
Modo Confort
Modo Automático (predeterminado)
Establece el modo de funcionamiento
según el programa establecido
Modo ECO
Modo Parada
Ajustes de fecha y hora
Menú de programas predeterminados
Modo calefacción/refrigeración (solo
disponible si la refrigeración está activada)
Este modo requiere que el parámetro de
sistema 0 – Tipo de instalación esté en rEv,
pero estará oculto si hay un termostato
inalámbrico registrado a la unidad base, o
si los parámetros del sistema 11 ó 12 están
confi gurados en HC.
Bomba de circulación
Durante el funcionamiento normal, si hay una bomba
de circulación conectada a la unidad base, funcionará
continuamente (ajuste predeterminado).
Para cambiar este ajuste, vaya al parámetro del sistema
19 (PUMP) – Retardo de inicio de la bomba de la
unidad base.
Consulte el apartado Confi gure el sistema para obtener
más información.
La unidad base Move puede recibir una señal de
demanda de la bomba a una de las entradas cableadas
(entrada 1 ó 2, parámetro 11 ó 12 establecido en
C_b) desde otra unidad base del sistema, activando y
desactivando la bomba de circulación conectada a P1.
Curva de calefacción y refrigeración
En el siguiente diagrama se muestran las curvas de
calefacción y refrigeración para la unidad base Uponor
Smatrix Move PLUS. El diagrama muestra la temperatura
de suministro calculada, para cada curva, a diferentes
temperaturas exteriores. La unidad base utiliza la curva
seleccionada para operar la válvula mezcladora, que a su
vez ajusta la temperatura de suministro para el sistema.
80
70
60
50
40
30
20
10
36 34 32 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2 -2 -4 -6 -8 -10 -12 -14-16 -18 -200
0,2
0,4
0,6
0,7
0,8
1
1,2
1,5
22,533,544,55
Temperatura de impulsión
Temperatura exterior
La elección de la curva depende de una combinación
de diferentes factores, como el nivel de aislamiento de
la casa, la ubicación geográfi ca, el tipo de sistema de
calefacción/refrigeración, etc.
Ejemplo:
Una casa mal aislada y calentada con un sistema de
radiadores requiere un mayor valor de curva que una
casa equivalente con un sistema de calefacción por
suelo radiante.
Las curvas del diagrama también están limitadas por
parámetros máximos y mínimos establecidos en el sistema
(marcados en el diagrama con líneas más gruesas).
