UPONOR SMATRIX MOVE PLUS · KURZANLEITUNG
KURZANLEITUNG
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

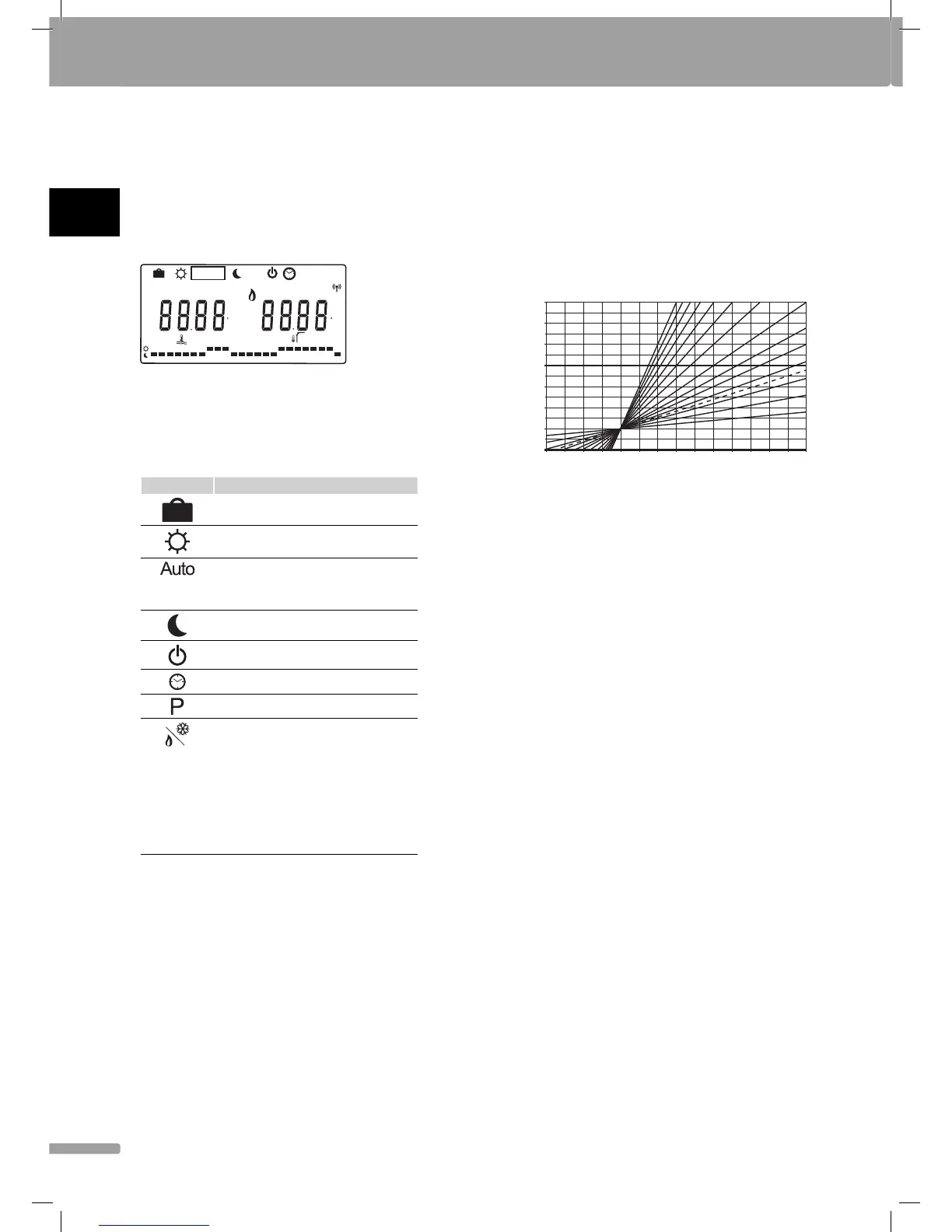

Betriebsmodus
Im Normalbetrieb arbeitet das Regelmodul im
Automatik-Modus.
Im Betriebsmodus kann man verschiedene Betriebsarten
auswählen, Datum und Uhrzeit einstellen und ein
Planungsprogramm auswählen.
0h 2 10 12 14 16 18 20
C
C
AUTO
22 24468
P
Zur Änderung der Betriebsart die Schaltfl ächen - oder
+ verwenden. Ein Kästchen zeigt an, welche Betriebsart
gewählt wurde.
Folgende Betriebsarten und Einstellungen sind im
Betriebsmodus verfügbar:
Symbol Betriebsmodus
Urlaubsmodus
Normal-Modus
Automatik (Standard)
Einstellung der Betriebsart gemäß
vorgegebenem Planungsprogramm
ECO-Betrieb
Stoppbetrieb
Datum- und Uhrzeiteinstellungen
Menü Programmierung
Heiz-/Kühlbetrieb (nur bei aktivierter
Kühlung verfügbar)
Für diese Betriebsart muss der
Systemparameter 0 (Art der Installation)
auf rEv eingestellt sein. Er ist jedoch
ausgeblendet, wenn dem Regelmodul
ein Funkfühler zugeordnet worden oder
der Systemparameter 11 oder 12 auf HC
eingestellt ist.
Umwälzpumpe
Wenn eine Umwälzpumpe an das Regelmodul
angeschlossen ist, läuft diese im Normalbetrieb
ununterbrochen (Standardeinstellung).
Diese Einstellung kann unter Systemparameter
19 (PUMP), Pumpenstartverzögerung, im Regelmodul
geändert werden.
Weitere Einzelheiten siehe Abschnitt Systemeinstellungen.
Das Move-Regelmodul kann ein Pumpenanforderungssignal
an einem der Kabelanschlüsse (Eingang in1 oder in2,
Parameter 11 oder 12 auf C_b) von einem anderen Regler
des Systems erhalten, so dass die an P1 angeschlossene
Umwälzpumpe abgeschaltet wird.
Heiz- und Kühlkurve
Die Heiz- und Kühlkurven des Regelmoduls Uponor
Smatrix Move PLUS gehen aus dem nachstehenden
Diagramm hervor. Es enthält die berechnete
Vorlauftemperatur jeder einzelnen Kurve bei verschiedenen
Außentemperaturen. Das Regelmodul verwendet die
ausgewählte Kurve für den Betrieb des Mischventils, das
wiederum die Vorlauftemperatur zum System einstellt.
80
70
60
50
40
30
20
10
36 34 32 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2 -2 -4 -6 -8 -10 -12 -14-16 -18 -200
0,2
0,4
0,6
0,7
0,8
1
1,2
1,5
22,533,544,55
Vorlauftemperatur
Außentemperatur
Die Wahl der Kurve hängt von einer Kombination
verschiedener Faktoren wie Isolierung des Hauses,
geografi scher Standort, Art der Heiz-/Kühlungsanlage
etc. ab.
Beispiel:
Ein schlecht isoliertes Haus mit einer Heizkörperheizung
benötigt einen höheren Kurvenwert als ein vergleichbares
Haus mit Fußbodenheizung.
Die Kurven im Diagramm werden außerdem von Höchst-
und Mindestparametern ab, die im System festgelegt
werden (im Diagramm an den stärkeren Linien zu
erkennen).
