Uponor Smatrix Move PLUS User Manual

KIIRJUHEND
63
UPONOR SMATRIX MOVE PLUS ·
KIIRJUHEND
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
EI
PL
PT
RO
RU
SE
SK
Kiirjuhend
MÄRKUS!
Kiirjuhend on ette nähtud kasutamiseks
kogenud paigaldajatele mälu värskendava
abimaterjalina. Soovitame enne juhtsüsteemi
paigaldamist kindlasti lugeda läbi põhilise
paigaldus- ja kasutusjuhendi.
Hoiatus!
Elektriseadmete paigaldamine ja 230 V AC
kaitseluugi taga tehtavad hooldustööd tuleb
teostada väljaõppinud elektriku järelevalve all.

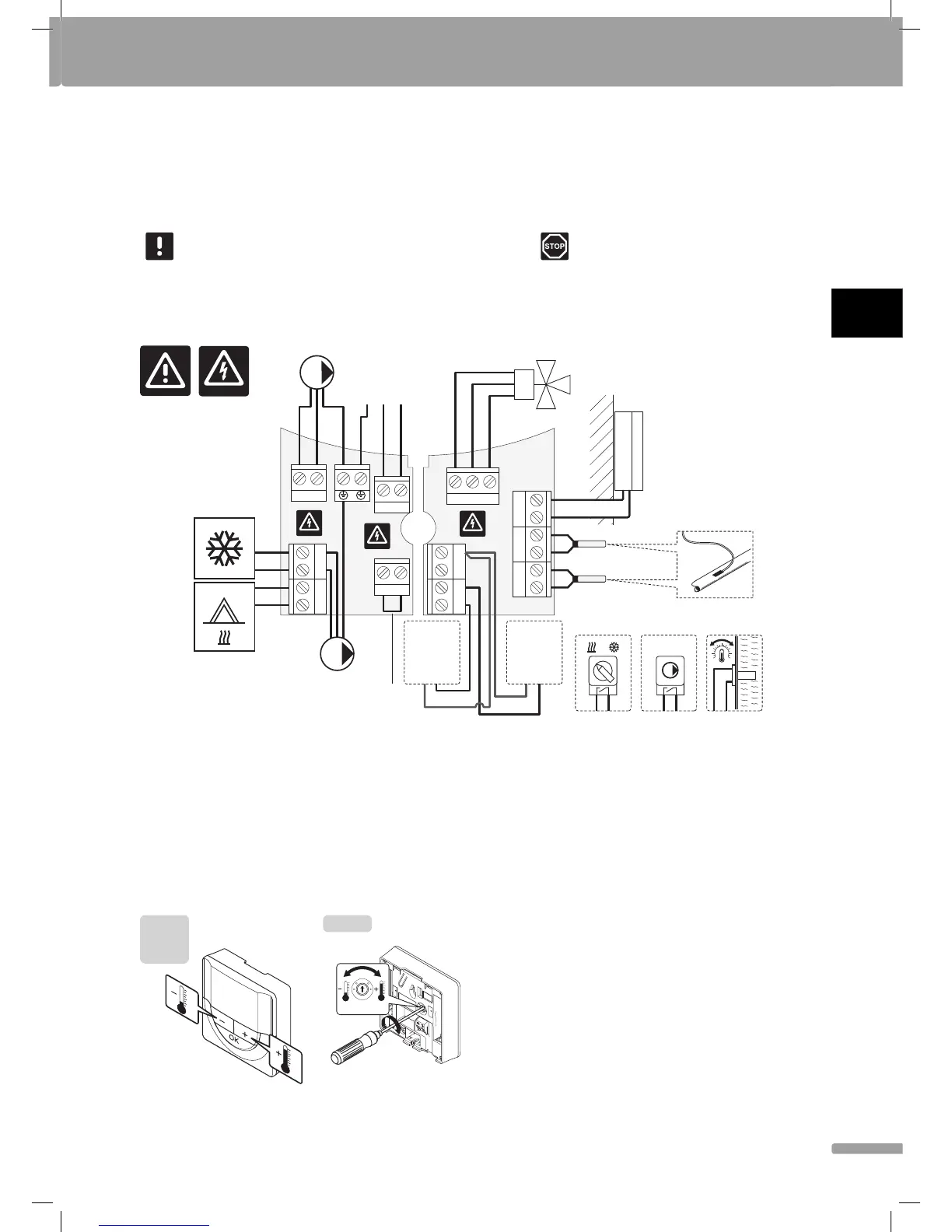

*) Välistemperatuuri anduri saab ühendada kontrolleri või termostaadiga.
**) Ühendage COLD või PUMP P2 (sekundaarne kütte-/jahutusskeem) ühendusklemmiga.
***) Valige üks sisend (kütte-/jahutuslüliti, pumba juhtsignaal või sukeltermostaat) ja seadke vastavalt kas parameeter 11 – juhtmega sisend 1 valik või parameeter 12 –
juhtmega sisend 2 valik. Kütte-/soojendusvalikud saab kasutada ainult registreerimata juhtmevaba termostaadiga süsteemide puhul.
****) Valikuline temperatuuripiiraja ühendus, paigaldatud koos tehase kaablisillaga. Kui kasutate temperatuuripiirajat koos PUMP P1-ga, eemaldage sild.
*****) Valikuline tagasivooluandur. Seda saab kasutada ainult registreeritud juhtmevaba termostaadita süsteemides funktsiooni võimendamiseks.
Termostaadi kasutamisjuhis
T-163
T-168
T-167
T-166
20
5
35
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open Common Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
