GUIDA RAPIDA
147
UPONOR SMATRIX MOVE PLUS ·
GUIDA RAPIDA
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK

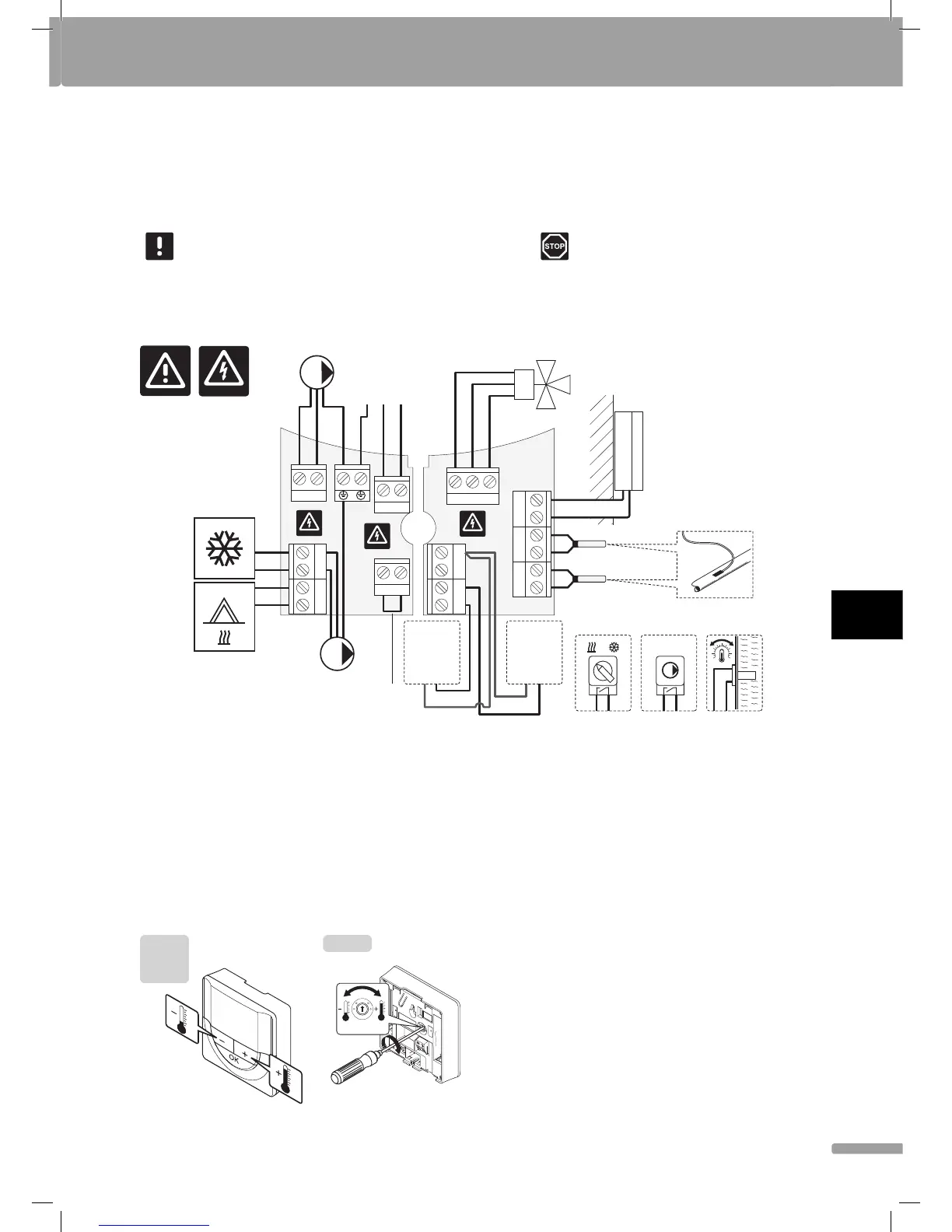

Guida rapida
NOTA!
Questa Guida rapida rappresenta un prome-
moria per gli installatori esperti. Si raccomanda
di leggere attentamente tutto il Manuale di
installazione e uso prima di installare il sistema
di controllo.
Avvertenza!
I collegamenti elettrici e gli interventi di assi-
stenza dietro gli scomparti 230 V c.a. devono
essere effettuati sotto la supervisione di un
elettricista qualifi cato.
230 V AC
50 Hz
POWER
N
PUMP P1
PUMP P2 **
CONTACT
Ther ****
OUTSIDE *
WATER RETURN *****
In1/In2 *** In1/In2 *** In1/In2 **
WATER IN
SENSORS
SENSORS
HEAT COLD **
ACTUATOR 230 V
N
L
2
4
In2
In1
In1 In2
L
N
L
N
L
Open
Common
Close
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
230 V 50 Hz
*) La sonda di temperatura esterna può essere collegata all'unità base oppure a un termostato.
**) Collegare FREDDO o POMPA P2 (circuito di riscaldamento/raffrescamento secondario) al terminale di collegamento.
***) Selezionare uno degli ingressi (interruttore di commutazione riscaldamento/raffrescamento, segnale di controllo della pompa, o termostato a immersione) e impostare
il parametro 11 – Selezione ingresso cablato 1 oppure il parametro 12 – Selezione ingresso cablato 2, di conseguenza. L'opzione di riscaldamento/raffrescamento può
essere utilizzata solamente negli impianti senza un termostato senza fi li registrato.
****) Collegamento per limitatore di temperatura opzionale, dotato di ponticello in fabbrica. Rimuovere il ponticello in caso di utilizzo di un limitatore di temperatura insieme
a POMPA P1.
*****) Sonda di ritorno opzionale. Può essere utilizzata solamente, per la funzione boost, negli impianti senza un termostato senza fi li registrato.
Istruzioni per l'uso del termostato
T-163
T-168
T-167
T-166
20
5
35
