144
JOHNSON CONTROLS
FORM 201.21-NM1 (1223)

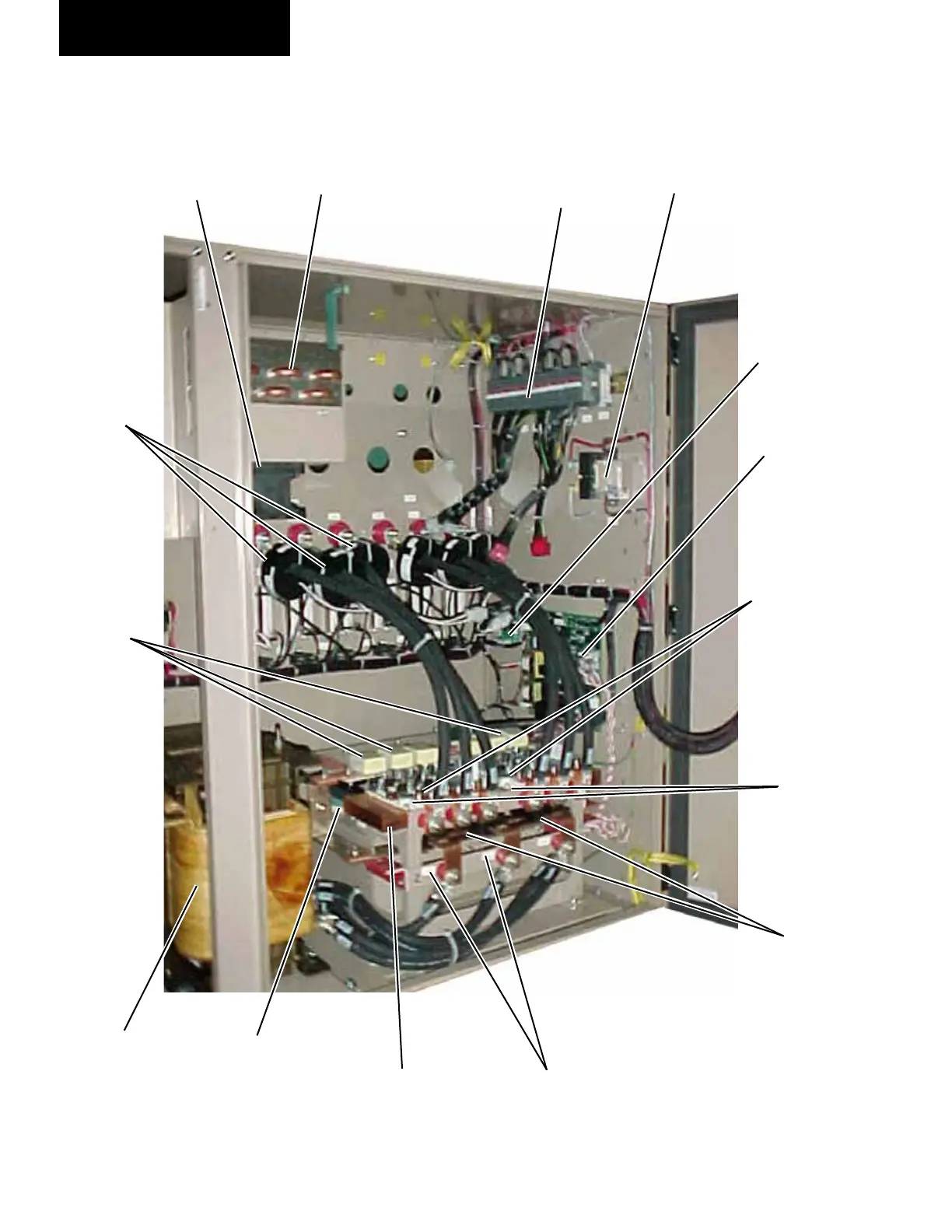

FIG. 20 - VSD COMPONENTS
LD10586
TECHNICAL DATA
CABINET
COOLING
COIL
COOLING
FAN
FAN
CONTACTORS
4CR-9CR
3T
(VSD LOGIC and
SCR Trigger Board
24 VAC Supply
Transformer)
CURRENT
TRANSFORMERS
SNUBBER
CAPS
(C7-C12)
BUS
ISOLATOR
BOARD
(Feeds VSD
Logic Board)
SCR
TRIGGER
BOARD
IGBT
MODULES
SCR/DIODE
MODULES
1RES & 2RES
BUS CAPACITOR
BANK EQUALIZING/
BLEEDER
RESISTORS
IGBT GATE
DRIVER
BOARDS
HEATSINK
(Water Cooled)
BUS FILTER
CAPACITORS
(Behind Panel)
1L LINE
INDUCTOR
COMPONENT LOCATIONS (CON'T)
