24 3ADW000395R0100 DCS550 Quick guide edisf a24 3ADW000395R0100 DCS550 Quick guide edisf a
Entfällt
Nachfolgend wird die Auswahl der elekt-
rischen Komponenten entsprechend der
EMV-Richtlinie beschrieben.
Ziel der EMV-Richtlinie ist es, eine elekt-
romagnetische Verträglichkeit mit anderen
Produkten und Systemen herzustellen. Die
Richtlinie stellt sicher, dass die von dem
Produkt abgestrahlten Emissionen so ge-
ring sind, dass sie die Störfestigkeit eines
anderen Produkts nicht beeinträchtigen.
Im Zusammenhang mit der EMV-Richtlinie
sind zwei Aspekte zu berücksichtigen:
− die Störfestigkeit des Produkts
− die tatsächlichen Emissionen des
Produkts
Die EMV-Richtlinie verlangt, dass die EMV
bereits bei der Produktentwicklung berücksich-
tigt werden muss; jedoch kann die EMV nicht
mit eingeplant werden, sie kann nur quantitativ
gemessen werden.
Hinweis zur EMV
Das richtige Vorgehen liegt sowohl in der
Verantwortung der Stromrichterlieferanten wie
auch des Maschinen- oder Anlagenbauers
entsprechend ihrem Anteil an den elektrischen
Einrichtungen.
EMV Filter
Weitere Informationen
hierzu siehe:
Technical Guide Kapitel:
EMC Compliant Installation
and Configuration for a
Power Drive System
Erfüllt Erfüllt
Erfüllt Erfüllt
Nicht möglich, da Kategorie C1 (Vertriebskanäle für Produkte mit allgemeiner Erhältlichkeit) entfällt Entfäll

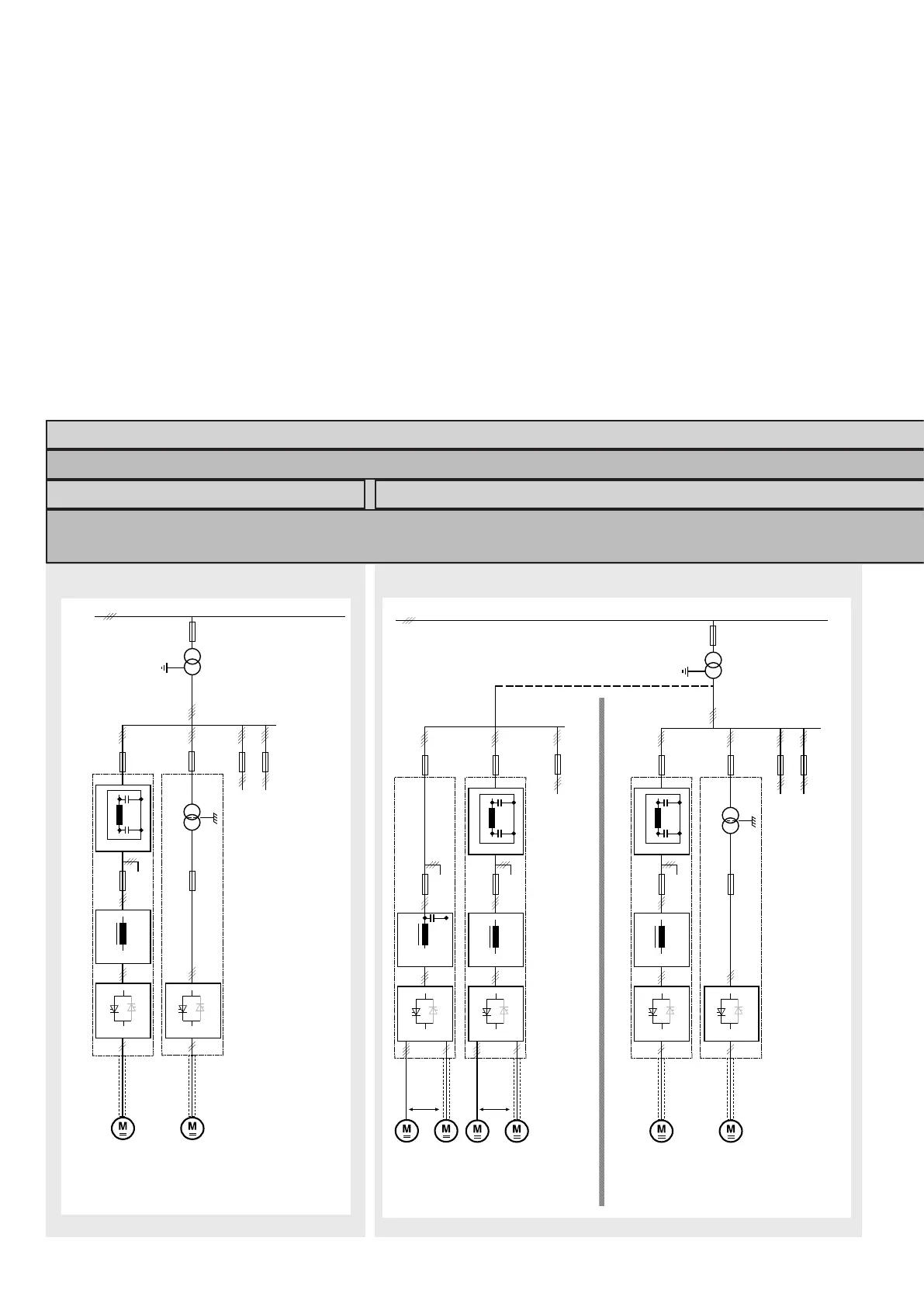

Erste Umgebung (Wohngebiete mit Leichtindustrie) mit PDS Kategorie C2 Zweite Umgebung (Industrie) mit den PDS-Kategorien C3, C4
Netzfilter
Stromrichter
Netzdrossel
Versorgungstransformator für
ein Wohngebiet (Nennleistung
normalerweise
≤
1,2 MVA)
Geerdetes öffentliches
400 V-Netz mit Null-
Leiter
Mittelspannungsnetz
Geerdeter
Sternpunkt
Zu anderen Lasten, z.B. Antriebssystemen
Ein Trenntransformator
mit geerdetem Schirm
und geerdetem Eisenkern
macht das Netzfilter und
die Netzdrossel
überflüssig.
Betrieb am
öffentlichen Nieder-
spannungsnetz zu-
sammen mit anderen
Lasten aller Art.
Stromrichter
Wohngebiet
Zu anderen Lasten, die gegen die von Stromrichtern verursachten Netzstörungen
zu schützen sind (HF-Störungen und Kommutierungs
einbrüche)
alternativ
Netzdrossel
Netzfilter
Stromrichter
Geerdetes öffentliches
400 V-Netz mit Null-
Leiter
Versorgungstransf. für
ein Industriegebiet
(Nennleist. normaler-
weise
≤
1,2 MVA)
Geerdeter
Sternpunkt
Geerdetes öffentliches
400 V-Netz mit Null-
Leiter
Mittelspannungsnetz
alternativ
Netzdrossel +
Y-Kondensator
Stromrichter
Leichtindustrie
Netzfilter
Stromrichter
Netzdrossel
Zu anderen Lasten, z.B. Antriebssystemen
Zu anderen Lasten, die gegen die von Stromrichtern verursachten Netzstörungen
zu schützen sind (HF-Störungen und Kommutierungs
einbrüche)
Zu anderen Lasten, z.B. Antriebssystemen
Stromrichter
Wohngebiet
Ein Trenntransformator
mit geerdetem Schirm
und geerdetem Eisenkern
macht das Netzfilter und
die Netzdrossel
überflüssig.
Betrieb am
öffentlichen Nieder-
spannungsnetz zu-
sammen mit anderen
Lasten aller Art.
Betrieb am öffentlichen
Nieder-spannungsnetz zu-
sammen mit anderen
Lasten aller Art.
Kommutierungseibrüche < 20%
