français

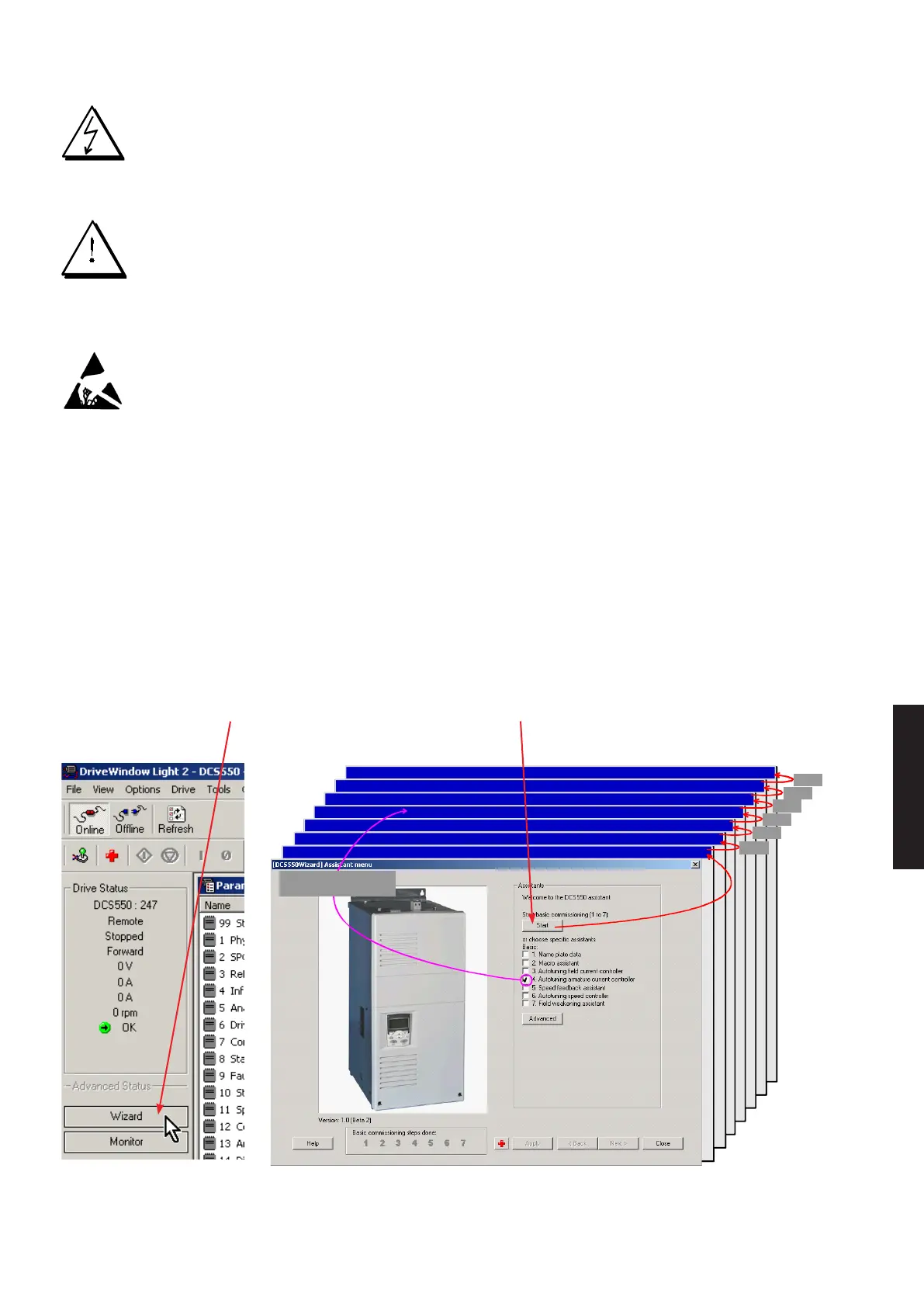

Démarrez l’assistant (wizard)
dans DriveWindow Light
Mise en service
Danger ! Haute tension: des tensions élevées
peuvent provoquer des blessures graves et/ou
endommager le matériel. Le texte qui se rapporte
à ce symbole décrit la manière de se prémunir de
ce danger.
Mise en garde générale: ce symbole met en
garde contre des risques ou un danger d’origine
non électrique susceptible d’entraîner des bles-
sures graves, voire mortelles, et/ou des dégâts
matériels. Le texte qui se rapporte à ce symbole
décrit la manière de se prémunir de ce danger.
Risque de décharges électrostatiques: ce
symbole attire votre attention sur les risques de
décharges électrostatiques pouvant endommager
l’appareil. Le texte qui se rapporte à ce symbole
décrit la manière de se prémunir de ce danger.
Protection contre les surcharges moteur selon NEC
Le DCS550 intègre une protection électronique contre les sur-
charges moteur conforme NEC. Cette protection (ex., niveau
de protection en % du courant moteur à pleine charge) peut
être réglée avec les paramètres des groupes 31 et 99.
La procédure est décrite au paragraphe Modèle thermique du
moteur du Manuel d’installation du DCS550.
Généralités
− Ce démarrage rapide se réfère au Chapitre Exemple de
schéma de câblage de ce mémento.
− Consignes de sécurité et d’exploitation - cf. Chapitre de ce
mémento.
− Conseils pour les tensions moteur et d’excitation, cf. Cata-
logue technique.
− Conformément à DIN 57 100 Partie 727 / VDE 0100 Partie
727, des mesures doivent être prises pour arrêter le varia-
teur en cas de danger, par exemple. En effet, les entrées
logiques ou la micro-console du variateur ne suffisent pas
à cette fin!
Etapes préalables
− Vérifiez l’état du variateur (aucun dommage !)
− Installez et câblez le variateur
− Alimentation de l’électronique et du ventilateur : vérifiez les
niveaux de tension et les valeurs nominales
− Convertisseur d’induit : vérifiez les niveaux de tension et les
valeurs nominales
− Excitation : vérifiez les niveaux de tension et les valeurs
nominales
− Vérifiez, le câblage, la section des câbles, etc.
− Vérifiez le fonctionnement de l’ARRET D’URGENCE
− Vérifiez le fonctionnement de l’ARRET EN ROUE LIBRE
Pour une mise en service de base, enfoncez le bouton Start ou sélectionnez un assistant
spécifique:
7. Field weakening assistant
6. Autotuning speed controller
5. Speed feedback assistant
4. Autotuning armature current controller
3. Autotuning field current controller
2. Macro assistant
1. Name plate data
Next
Next
Next
Next
Next
Next
Select specific
assistant & press Next
7. Field weakening assistant
6. Autotuning speed controller
5. Speed feedback assistant
4. Autotuning armature current controller
3. Autotuning field current controller
2. Macro assistant
1. Name plate data
Next
Next
Next
Next
Next
Next
Select specific
assistant & press Next
Pour en savoir plus sur l’assistant de mise en service, les paramètres, les défauts et les
alarmes, cliquez sur le bouton Help!
Mise en service de DriveWindow Light
