deutsch
Aufrufen der Assistenten in
DriveWindow Light:
Inbetriebnahme
Vorsicht! Hochspannung: Dieses Symbol warnt
vor hohen Spannungen, die eine Verletzungsgefahr
darstellen und/oder Schäden an der Anlage
verursachen können. Neben dem Symbol werden
ggf. geeignete Vorsichtsmaßnahmen zur Vermei-
dung dieser Gefahren beschrieben.
Allgemeine Warnung: Dieses Symbol warnt vor
nicht elektrischen Gefahren, die zu schweren oder
sogar tödlichen Verletzungen von Personen und/
oder Schäden an Geräten führen können. Der Text
neben diesem Symbol beschreibt ggf. Möglichkei-
ten zur Vermeidung dieser Gefahr.
Warnung vor elektrostatischer Entladung:
Dieses Symbol warnt vor elektrostatischen
Entladungen, die zu Schäden an Geräten führen
können. Neben dem Symbol werden ggf. geeigne-
te Vorsichtsmaßnahmen zur Vermeidung dieser
Gefahren beschrieben.
NEC Motorüberlastschutz
Der DCS550 stellt einen elektronischen Motorüberlastschutz
in Übereinstimmung mit NEC bereit. Der Überlastschutz (z.B.
Schutzschwelle in Prozent vom Volllaststrom des Motors)
kann mit Parametern in den Gruppen 31 und 99 eingestellt
werden.
Die Anweisungen können dem Kapitel Thermisches Motormo-
dell im DCS550 Handbuch entnommen werden.
Allgemeine Hinweise
− Diese Kurzinbetriebnahme bezieht sich auf Kapitel An-
schlussbeispiele dieser Druckschrift.
− Sicherheits- und Anwendungshinweise - Kapitel dieser
Druckschrift.
− Empfehlungen von Motor- und Feldspannungen siehe
Technischer Katalog.
− Gemäß DIN 57100 Teil 727 / VDE 0100 Teil 727 sind Vor-
kehrungen zu treffen um den Antrieb z.B. im Gefahrenfalle
still setzen zu können. Die digitalen Eingänge des Gerätes
oder die Steuertafel reichen dazu als alleinige Maßnahme
nicht aus!
Vorbereitende Arbeiten
− Gerät auf eventuelle Schäden überprüfen!
− Gerät montieren und verdrahten
− Versorgungsspannung / Nennspannung für Elektronik und
Lüfter korrekt?
− Versorgungsspannung / Nennspannung für Ankerstrom-
richter korrekt?
− Versorgungsspannung / Nennspannung für Feldversorgung
korrekt?
− Verdrahtung / Querschnitte, etc korrekt?
− NOT-HALT funktionstüchtig?
− NOT-AUS funktionstüchtig?

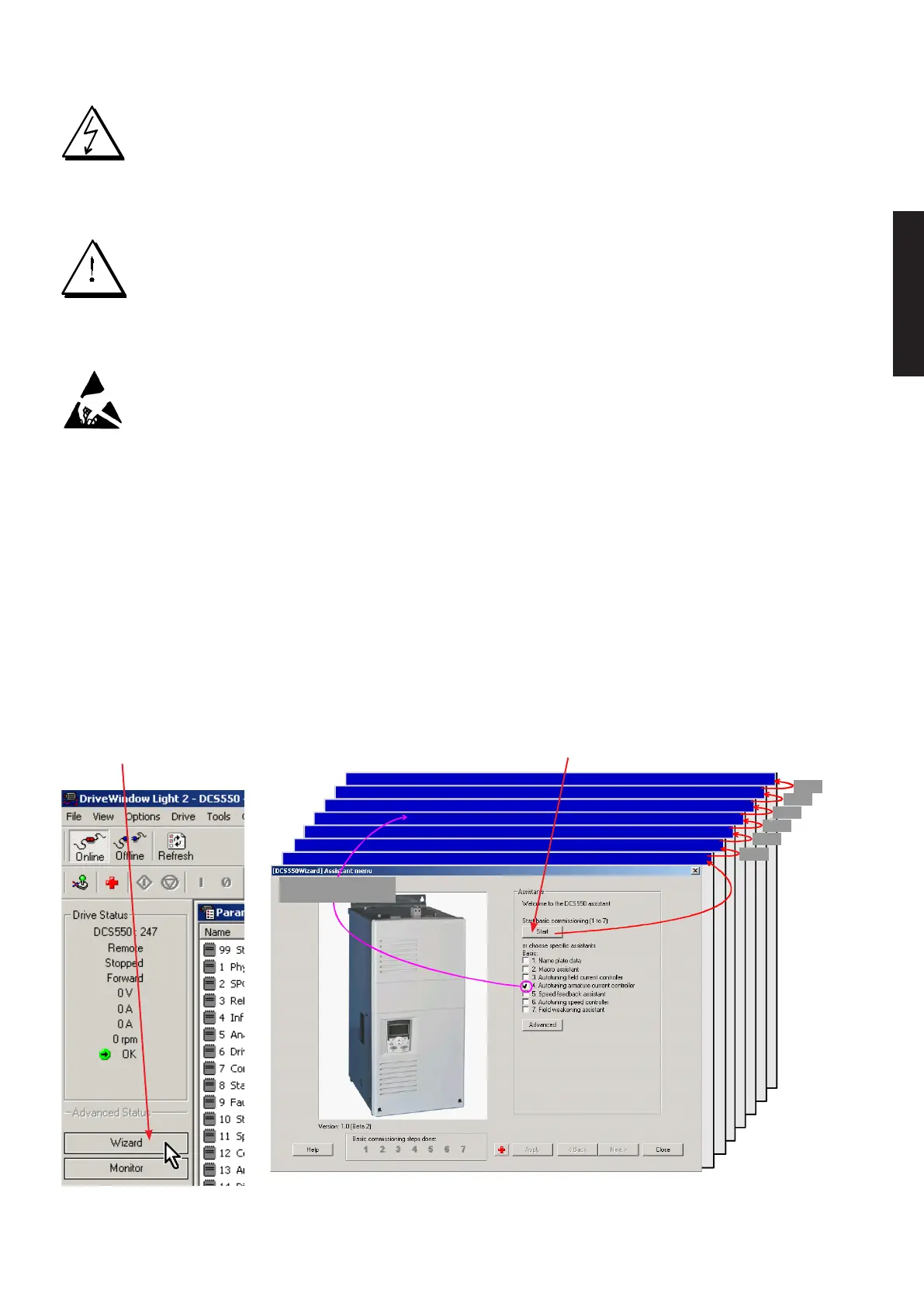

Um die Basisinbetriebnahme aufzurufen auf Start drücken oder gezielt einen Assistenten aufru-
fen: Einen Assistenten auswählen & auf Weiter drücken
7. Field weakening assistant
6. Autotuning speed controller
5. Speed feedback assistant
4. Autotuning armature current controller
3. Autotuning field current controller
2. Macro assistant
1. Name plate data
Next
Next
Next
Next
Next
Next
Select specific
assistant & press Next
7. Field weakening assistant
6. Autotuning speed controller
5. Speed feedback assistant
4. Autotuning armature current controller
3. Autotuning field current controller
2. Macro assistant
1. Name plate data
Next
Next
Next
Next
Next
Next
Select specific
assistant & press Next
Um zusätzliche Informationen über die Assistenten, Parameter, Fehler und Alarme zu erhalten
auf Hilfe drücken!
Inbetriebnahme mit DriveWindow Light
