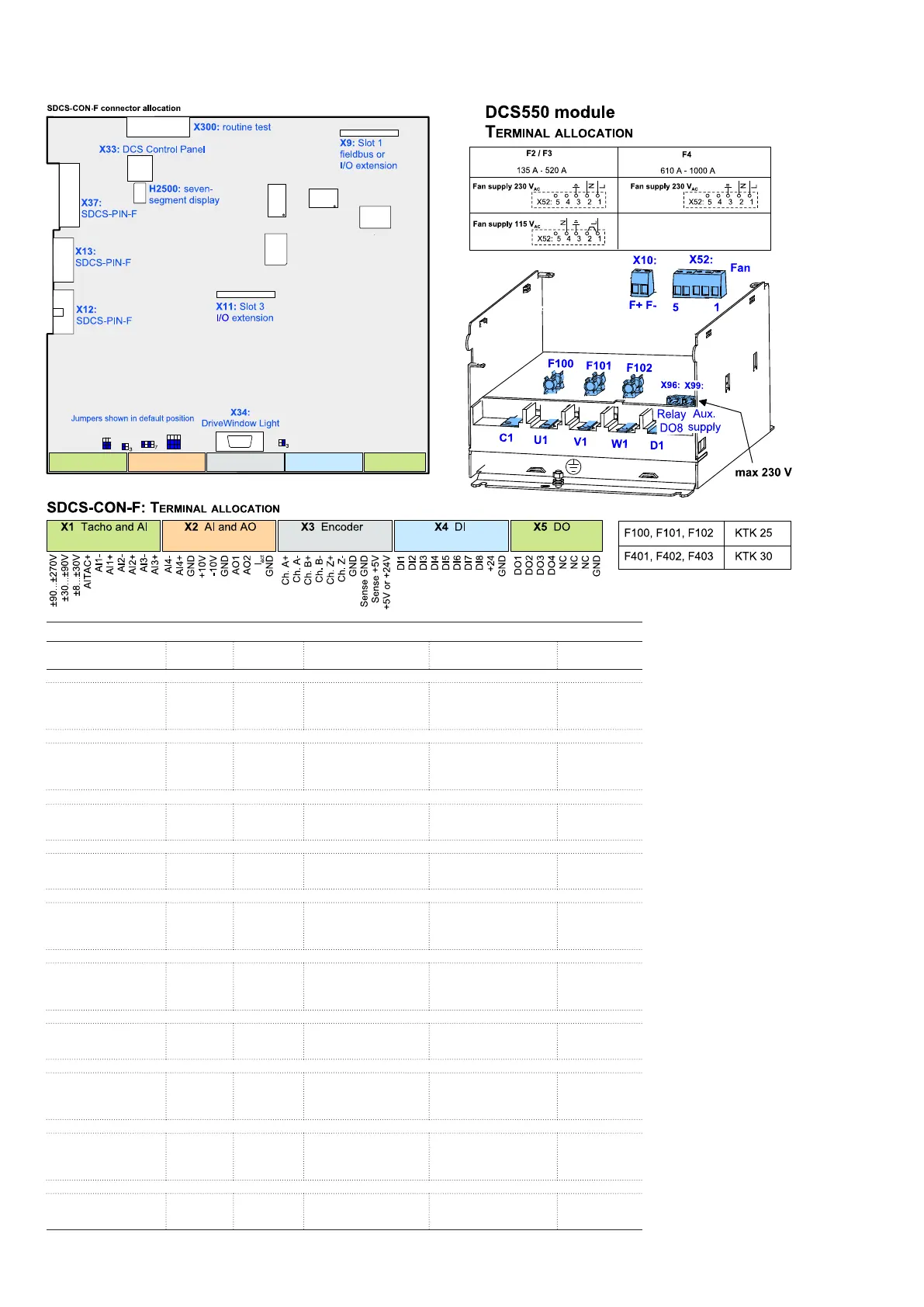

Klemmen- und Steckeranordnung des Stromrichters
Macro finder
Macro name
Haupt-
schützr
ON / OFF
Start/Stop
DI Funktion
Kommentar DI5 --> ESTOP
DI6 --> Reset
Standard
AC Static
Jog1 --> DI1
Jog2 --> DI2
Ext Fault --> DI 3
Ext Alarm --> DI4
Hardware I/O Steuerung x
2-wire DC cont. US
DC Static
Jog1 --> DI1
Jog2 --> DI2
Ext Fault --> DI 3
Main Cont Ack --> DI4
Hardware I/O Steuerung x
3-wire DC cont. US
DC Pulse
Fix speed1 --> DI1
Ext Fault --> DI 3
Main Cont Ack --> DI4
Hardware I/O Steuerung x
3-wire Standard
AC Pulse
Fix speed1 --> DI1
Ext Fault --> DI 3
Ext Alarm --> DI4
Hardware I/O Steuerung x
Torque limit
AC Static
Jog1 --> DI1
Jog2 --> DI2
Ext Fault --> DI 3
Ext Alarm --> DI4
Hardware I/O Steuerung
+ Torque limit
x
Manual / Const
AC Pulse
Jog1 --> DI1
Jog2 --> DI2
Direction --> DI 3
SpC - KP, KI --> DI4
Hardware I/O Steuerungl
Verstärkung auswählen
x
Hand / Auto
AC Static
Control select --> DI2
Reference select --> DI2
Direction select --> DI 3
Hardware I/O Steuerung
oder Feldbussteuerung
x
Hand / Mot Pot
AC Pulse
Motor pot up --> DI1
Motor pot down --> DI2
Direction select --> DI 3
Reference select --> DI4
Hardware I/O Steuerungl
Sollwert durch Hardware oder
Motorpotentiometer
x
Motor Pot
AC Static
Direction select --> DI 1
Motor pot up --> DI2
Motor pot down --> DI3
Motor pot minimum --> DI4
Hardware I/O Steuerungl
Sollwert durch Motor poten-
tiometer
x
Torque Ctrl
AC Static
OFF2 (coast stop) --> DI1
Torque select --> DI2
Ext Fault --> DI 3
Hardware I/O Steuerung
Drehzahlregelungl oder Mo-
mentensollwert
x
Macro auswählen
benutze den
[DCS550Wizard] 2. Macro
assistant im DriveWindow Light
oder
Parameter Menue, der Steu-
ertafel, oder von DriveWindow,
oder DriveWindow Light
Benutze folgende Parameter:
ApplMacro (99.08) =
Macroauswahl
Applrestore (99.07) =
YES = aktivieren
MacroSel (8.10) =
Überprüfung
ANMERKUNG
Funktionen und Eingänge, die
durch das Macro bestimmt werden,
können später ohne Einschränkung
geändert werden
ANMERKUNG
Macro diagram siehe Seite 91 ..
X2X1 X3 X4 X5
1 1 1 1 1
S5
15
6 9
S3
S2
S4
1 2
1 2
1 2
1
2
D2100
1
D2001
D2002
D1000
1 30
1
2
1
2
S1
1
42
1
2
3
10
11
12
1
82
1
42
1
2
3
7
8
9
