48 3ADW000395R0100 DCS550 Quick guide edisf a48 3ADW000395R0100 DCS550 Quick guide edisf a
DCS550 Pannello di controllo

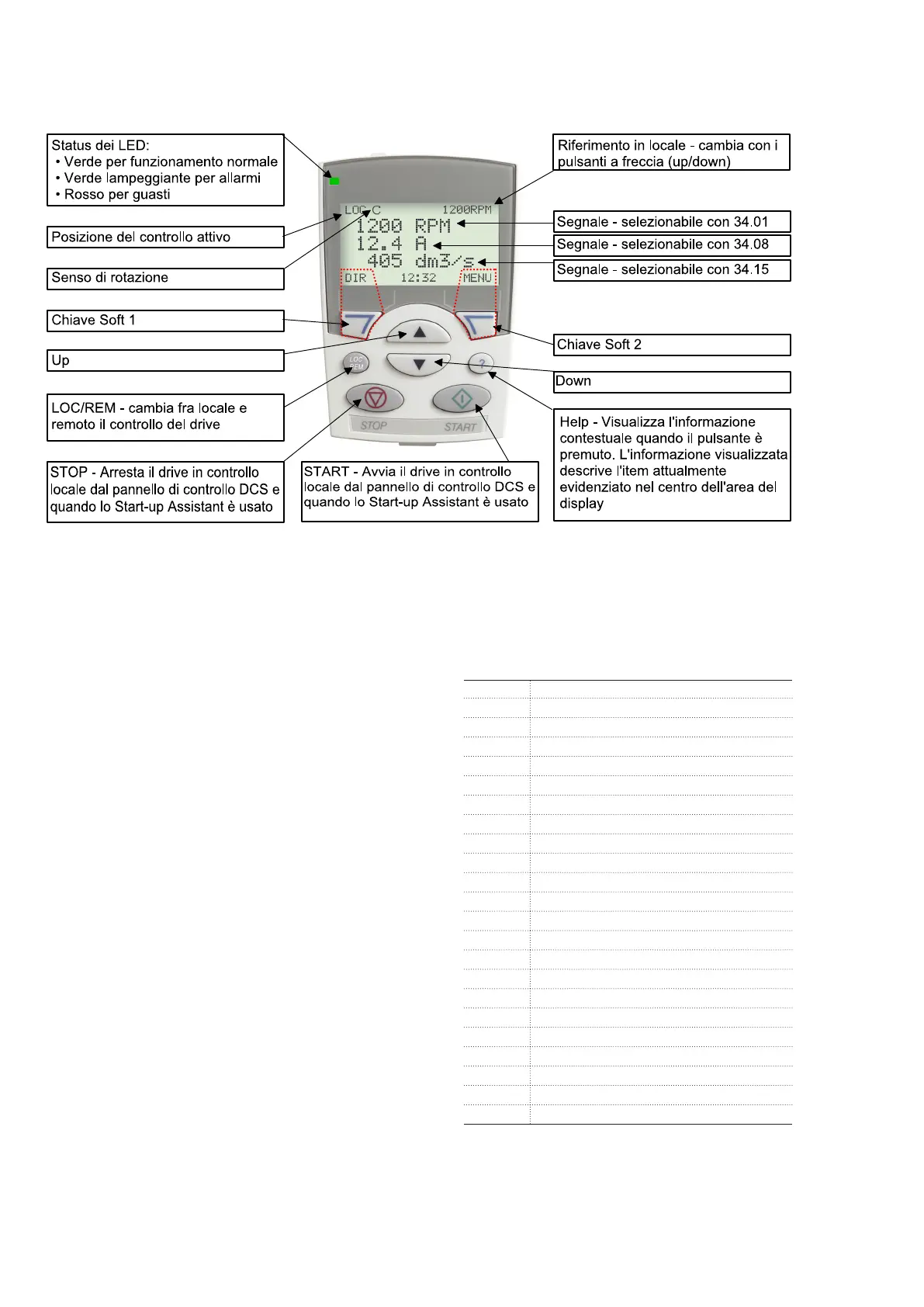

La seguente tabella elenca le funzioni dei pulsanti e le visualizzazioni del DCS550 Control Panel.
Parameters entered by assistant
99.02 Motor 1 nominal Voltage
99.03 Motor 1 nominal current
99.04 Motor 1 base speed
20.01 Motor 1 minimum speed
20.02 Motor 1 maximum speed
99.11 Motor 1 nominal field current
30.09 Armature over current level
30.16 Motor 1 over speed
99.10 Nominal mains voltage
99.12 Motor 1 used fex type
20.05 Torque maximum
20.06 Torque minimum
20.12 Motor 1 current limit bridge 1
20.13 Motor 1 current limit bridge 2
50.04 Motor 1 encoder pulse number, if selected
50.02 Motor 1 encoder measured mode, if selected
50.13 Motor 1 tacho volt, only DWL
50.12 Motor 1 tacho adapt, only DWL
20.03 Zero speed limit
22.01 Acceleration time 1
22.02 Deceleration time 1
30.12 Motor 1 field minimum trip
44.01 Field control mode
Caratteristiche generali del display
Le seguenti modalità sono disponibili nel MAIN MENU:
1. Modalità parametri
2. Modalità Start-up assistant
a. Dati di targa
b. Assistente macro
c. Autotaratura regolatore corrente di campo
d. Autotaratura corrente d’armatura
e. Assistente retroazione di velocità
(Taratura fine della tachimetrica non è disponibile)
f. Autotaratura regolatore di velocità
g. Assistente indebolimento di campo
(usato solamente quando la vel.max. è maggiore
della vel. base))
3. Modalità macro (attualmente non usata)
4. Modalità parametri modificati (confronta con quelli di
default e visualizza quelli modificati
5. Modalità registro guasti (Visualizza storia del guasto)
6. Modalità impostazione orologio
7. Modalità backup parametri
• Copia il set parametri attivi dal drive al DCS550
Control Panel (solo in modo locale)
• Copia il set parametri dal DCS550 Control Panel al drive
(solo in modo locale)
8. Modalità impostazione I/O (attualmente non usato)
Con USISel (16.09) è possibile limitare il quantitativo di parametri visualizzati!
