DCS550 Steuertafel

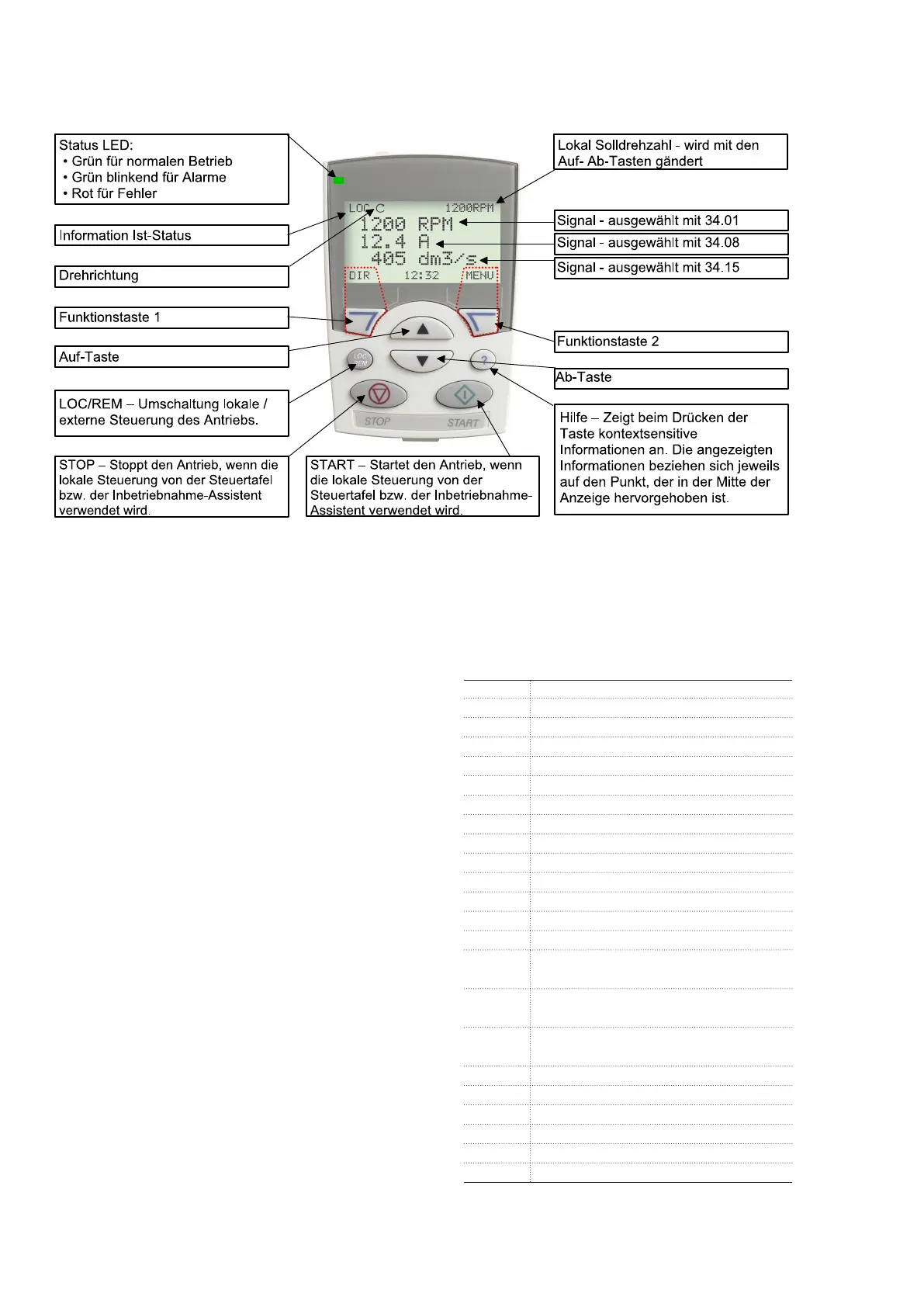

In der folgenden Abbildung sind die Tastenfunktionen und Anzeigen der DCS550-Steuertafel dargestellt.
Parameter, die über den Assistenten eingegeben werden
99.02 Motor 1 Nennspannung
99.03 Motor 1 Nennstrom
99.04 Motor 1 Nenndrehzahl
20.01 Motor 1 Minimaldrehzahl
20.02 Motor 1 Maximaldrehzahl
99.11 Motor 1 Feldnennstrom
30.09 Ankerüberstromschwelle
30.16 Motor 1 Überdrehzahl
99.10 Netznennspannung
99.12 Motor 1 verwendeter Feldstellertyp
20.05 maximales Drehmoment
20.06 minimales Drehmoment
20.12 Motor 1 Strombegrenzung Brücke 1
20.13 Motor 1 Strombegrenzung Brücke 2
50.04 Motor 1 Impulszahl Impulsgeber 1, wenn
ausgewählt
50.02 Motor 1 Impulsgeber 1 Messmodus, wenn
ausgewählt
50.13 Motor 1 Tachospannung bei 1000 U/min, nur
DWL
50.12 Motor 1 Tachoabgleich, nur DWL
20.03 Schwelle Nulldrehzah
22.01 Beschleunigungszeit 1
22.02 Verzögerungszeit 1
30.12 Motor 1 Feldsteller Unterstrom
44.01 Wahlschalter Steuermodus Feld
Allgemeine Displayfunktionen
Folgende Modi sind im HAUPMENÜ vorhanden:
1. Modus Parameter
2. Modus Inbetriebnahme-Assistenten
a. Typenschild Daten
b. Makro Assistent
c. Selbsteinstellung Feldstromregler
d. Selbsteinstellung Ankerstromregler
e. Drehzahlrückführungs-Assistent
(Der Tachofeinabgleich ist nicht vorhanden)
f. Selbsteinstellung Drehzahlregler
g. Feldschwächungs-Assistent
(wird nur verwendet, wenn die Maximaldrehzahl
höher ist als die Grunddrehzahl)
3. Modus Makros (wird derzeit nicht verwendet)
4. Modus geänderte Parameter (Auflistung aller Parameter,
deren Grundeinstellung geändert wurde)
5. Modus Fehlerspeicher (Fehlerprotokoll anzeigen)
6. Modus Uhreinstellung
7. Parametersicherung
• kopiert den aktuellen Parametersatz vom Antrieb in die
DCS550-Steuertafel (nur im Lokalbetrieb)
• kopiert den Parametersatz von der DCS550-Steuertafel
in den Antrieb (nur im Lokalbetrieb)
8. Modus E/A-Einstellungen (wird derzeit nicht verwendet)
Mit USISel (16.09) ist es möglich die Menge der Parameter, die angezeigt werden, zu reduzieren.
