Micro-console DCS550
Description succincte des touches fonctionnelles et de l’affichage de la micro-console du DCS550.
Paramètres réglés par l’assistant
99.02 Tension nominale moteur 1
99.03 Courant nominal moteur 1
99.04 Vitesse de base moteur 1
20.01 Vitesse mini moteur 1
20.02 Vitesse maxi moteur 1
99.11 Courant excitation nominal moteur 1
30.09 Niveau surintensité induit
30.16 Survitesse moteur 1
99.10 Tension nominale réseau
99.12 Type excitation utilisée moteur 1
20.05 Couple maxi
20.06 Couple mini
20.12 Limite courant pont 1 moteur 1
20.13 Limite courant pont 2 moteur 1
50.04 Nombre impulsions codeur moteur 1, si sélectionné
50.02 Mode mesure codeur moteur 1, si sélectionné
50.13 Tension tachy moteur 1, DWL uniq.
50.12 Réglage tachy moteur 1, DWL uniq.
20.03 Limite vitesse nulle
22.01 Temps accélération 1
22.02 Temps décélération 1
30.12 Défaut excitation mini moteur 1
44.01 Mode régulation excitation
Fonctions d’affichage
Modes accessibles dans le MENU PRINCIPAL:
1. Mode Paramètres
2. Mode Assistants de mise en service
a. Données de la plaque signalétique
b. Assistant macroprogrammes
c. Autocalibrage régulateur de courant d’excitation
d. Autocalibrage régulateur de courant d’induit
e. Assistant mesure vitesse
(Réglage de précision tachy en préparation)
f. Autocalibrage régulateur de vitesse
g. Assistant défluxage
(uniquement utilisé lorsque la vitesse maxi est
supérieure à la vitesse de base)
3. Mode Macroprogrammes (en préparation)
4. Mode Paramètres modifiés (comparaison des
préréglages usine et affichage des paramètres modifiés)
5. Mode Pile défauts (historique des défauts)
6. Mode Réglage horloge
7. Mode Sauvegarde des paramètres
• copie des paramétrages du variateur dans la micro-
console DCS550 (uniquement en mode Local)
• copie des paramétrages de la micro-console DCS550
dans le variateur (uniquement en mode Local)
8. Mode Configuration E/S (en préparation)
Le paramètre ListeParamètres (16.09) sert à limiter le nombre de paramètres affichés!

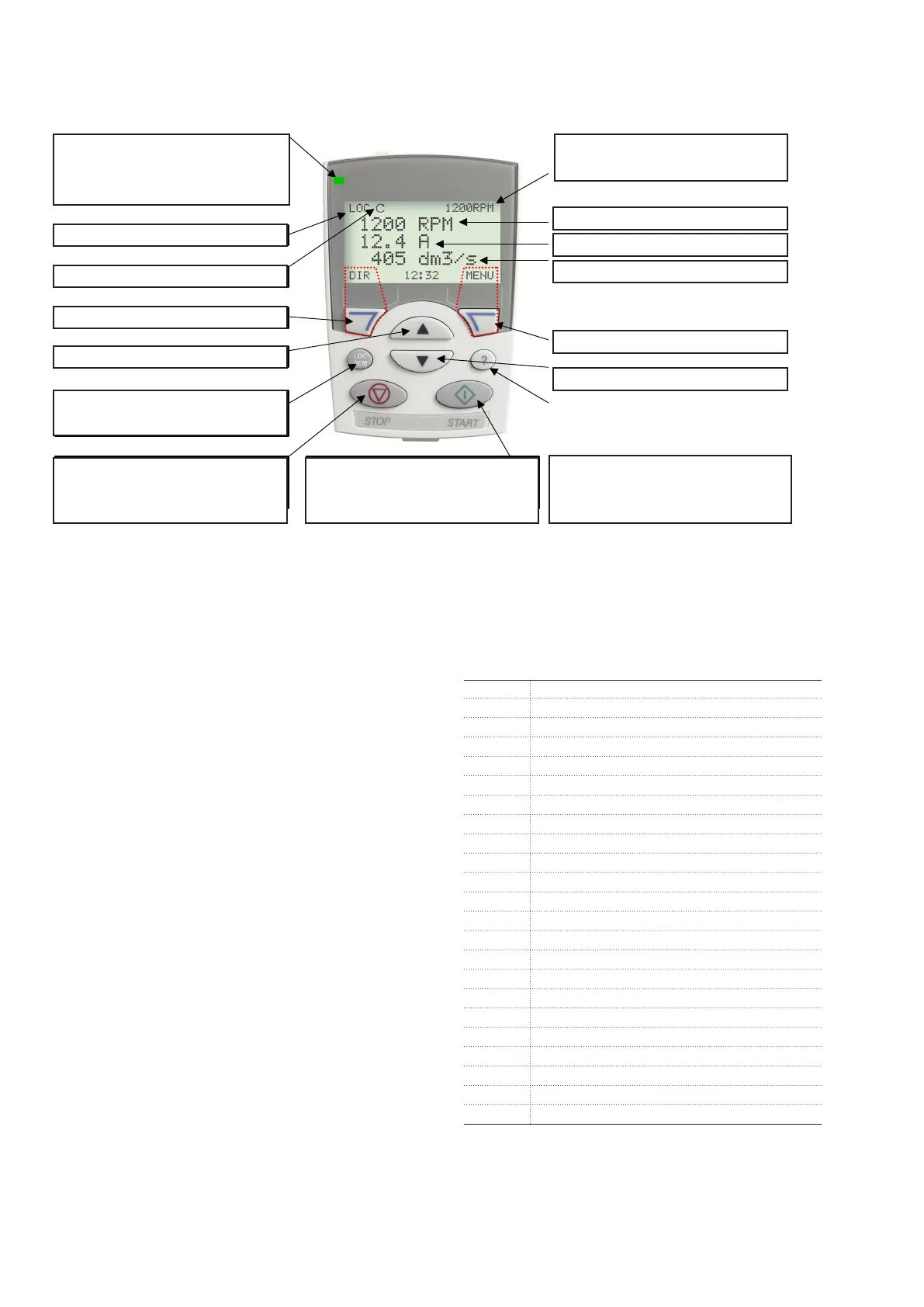

LED d’état :
• verte allumée : fonctionnement normal
• verte clignotante : alarme
• rouge : défaut
Mode de commande
Sens de rotation
Touche multifonction 1
Déplacement vers le haut
LOC/REM : permutation entre com-
mande en mode Local et Externe
STOP - arrêt du variateur en mode
Local avec la micro-console DCS et
lorsque l’assistant de mise en service
est utilisé
START - démarrage du variateur en
mode Local avec la micro-console
DCS et lorsque l’assistant de mise en
service est utilisé
Aide - affichage d’information contex-
tuelle en enfonçant cette touche
(description du contenu mis en évidence
de la zone centrale de l’affichage)
Référence locale - modification avec
touches à flèche (haut/bas)
Signal - sélectionné avec param. 34.01
Signal - sélectionné avec param. 34.08
Signal - sélectionné avec param. 34.15
Touche multifonction 2
Déplacement vers le bas
