3ADW000395R0100 DCS550 Quick guide edisf a
473ADW000395R0100 DCS550 Quick guide edisf a
italiano

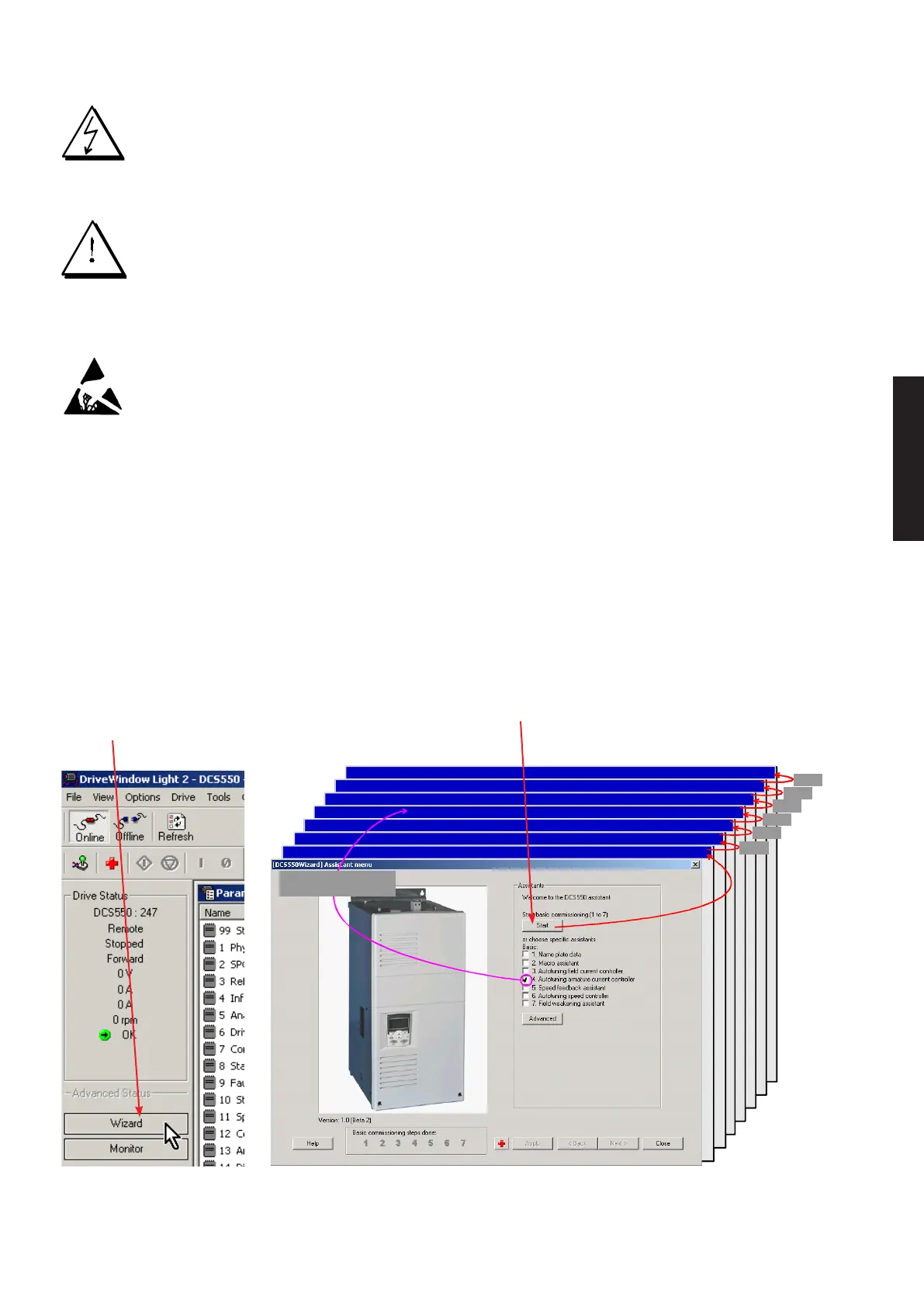

Attiva il wizard nel
DriveWindow Light
Messa in servizio
Pericolo! Alta tensione: questo simbolo indica la
presenza di alta tensione che può provocare
lesioni alle persone e/o Danni alle apparecchiature.
Il testo accanto al simbolo illustra eventuali
provvedimenti per evitare tale pericolo.
Avvertenza generale: questo simbolo indica un
pericolo, non connesso all’elettricità, che può
provocare lesioni gravi o mortali alle persone e/o
danni alle apparecchiature. Il testo accanto al
simbolo illustra eventuali provvedimenti per evitare
tale pericolo.
Avvertenza – scarica elettrostatica: questo
simbolo indica la presenza di scariche elettrostati-
che che possono provocare danni alle apparec-
chiature. Il testo accanto al simbolo illustra
eventuali provvedimenti per evitare tale pericolo.
NEC protezione sovraccarico motore
Il DCS550 fornisce una protezione sovraccarico motore alla
stato solido in accordo con il NEC. La protezione di sovrac-
carico (ad esempio un livello di protezione in percentuale della
corrente di pieno carico del motore) può essere tarata dai
parametri del gruppo 31 e gruppo 99.
Le istruzioni si trovano ne capitolo Motor thermal model del
DCS550 Manual.
Istruzioni generali
− Questa breve routine di messa in servizio si riferisce allo
schema di collegamento contenuto nel Capitolo di questa
pubblicazione.
− Istruzioni per la sicurezza e il funzionamento – il capitolo di
questa pubblicazione.
− Raccomandazioni per tensioni di campo e motore – si veda
il Catalogo tecnico.
− In conformità alle norme DIN57 100 Parte 727 / VDE 0100
Parte 727, occorre prendere precauzioni per consentire lo
spegnimento dell’azionamento in caso di pericolo. A tal fine
non sono sufficienti gli imput digitali dell’unità o il pannello
di controllo!
Operazioni preliminari
− Controllare l’integrità dell’unità!
− Installare l’unità ed eseguire il cablaggio
− Controllare che il valore nominale e il livello della tensio-
ne di alimentazione siano corretti per sistemi elettronici e
ventilazione
− Controllare che il valore nominale e il livello della tensione di
alimentazione siano corretti per il convertitore d’armatura.
− Controllare che il valore nominale e il livello della tensione di
alimentazione siano corretti per l’alimentatore di campo
− Controllare che cablaggio / sezioni, ecc. siano corretti
− EMERGENCY STOP funziona correttamente ?
− COAST STOP funziona correttamente ?
Per la messa in servizio base premere il pulsante Start o scegli l’assistente specifico:
7. Field weakening assistant
6. Autotuning speed controller
5. Speed feedback assistant
4. Autotuning armature current controller
3. Autotuning field current controller
2. Macro assistant
1. Name plate data
Next
Next
Next
Next
Next
Next
Select specific
assistant & press Next
7. Field weakening assistant
6. Autotuning speed controller
5. Speed feedback assistant
4. Autotuning armature current controller
3. Autotuning field current controller
2. Macro assistant
1. Name plate data
Next
Next
Next
Next
Next
Next
Select specific
assistant & press Next
Per maggiori informazioni sul wizard, parametri, guasti e allarmi premere il pulsante Help!
Commissioning DriveWindow Light
