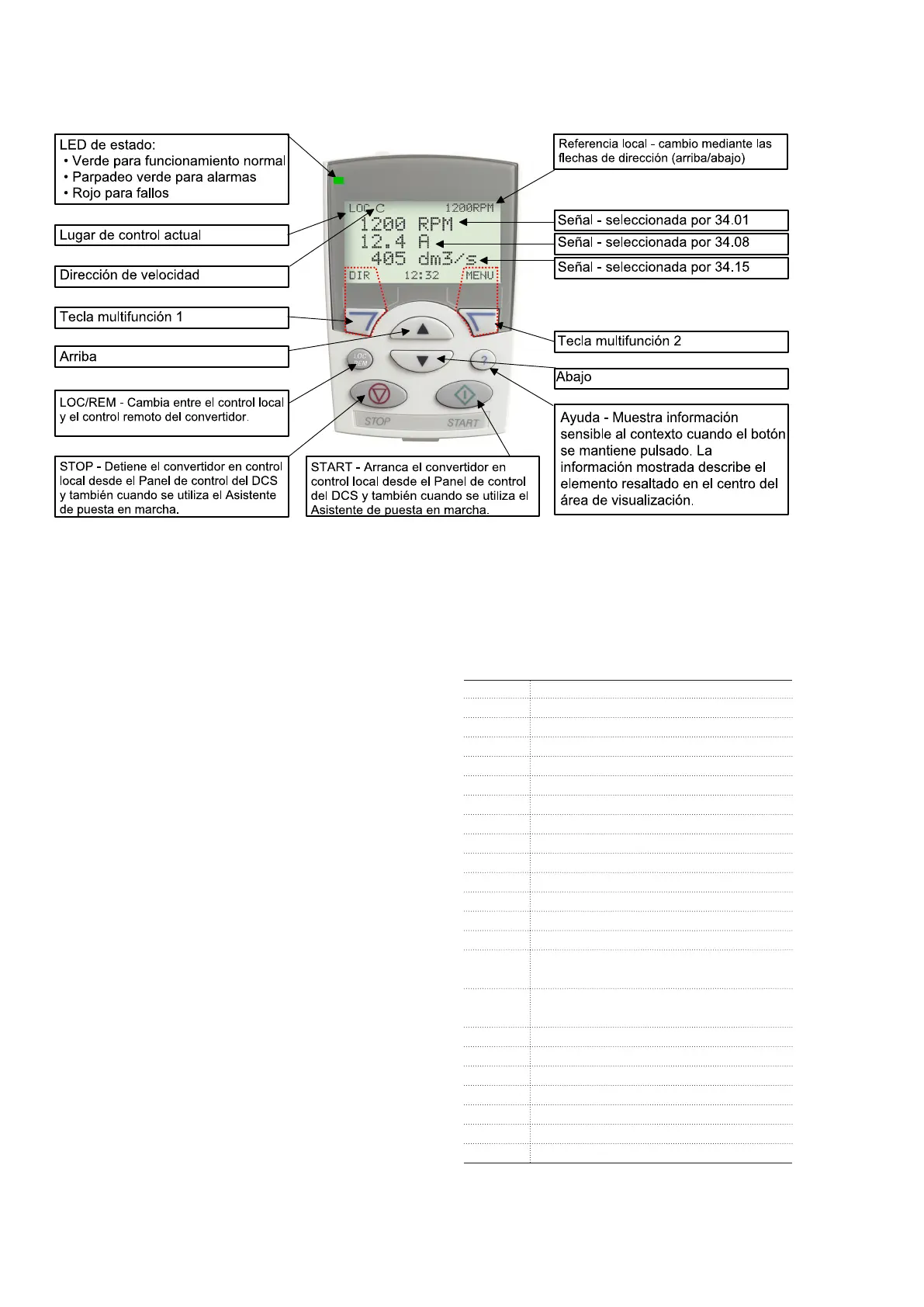

Panel de control del DCS550
La siguiente tabla resume las funciones de los botones y la muestra del Panel de Control del DCS550.
Parámetros introducidos por el asistente
99.02 Tensión nominal del motor 1
99.03 Corriente nominal del motor 1
99.04 Velocidad básica del motor 1
20.01 Velocidad mínima del motor 1
20.02 Velocidad máxima del motor 1
99.11 Corriente de campo nominal del motor 1
30.09 Nivel de sobre corriente del inducido
30.16 Velocidad excesiva del motor 1
99.10 Tensión de red nominal
99.12 Excitación de campo utilizada en motor 1
20.05 Par máximo
20.06 Par mínimo
20.12 Puente 1 de límite de corriente del motor 1
20.13 Puente 2 de límite de corriente del motor 1
50.04 Número de pulsos del generador del motor 1,
si se selecciona
50.02 Modo de generador de pulsos medido del
motor 1, si se selecciona
50.13 Tensión del tacómetro del motor 1, sólo DWL
50.12 Adapt. del tacómetro del motor 1, sólo DWL
20.03 Límite de velocidad cero
22.01 Tiempo de aceleración 1
22.02 Tiempo de deceleración 1
30.12 Disparo mínimo de campo del motor 1
44.01 Modo de control de campo
Características generales de la pantalla
Los modos disponibles en el menú principal (MAIN MENU)
son los siguientes:
1. Modo de parámetros
2. Modo de asistente de puesta en marcha
a. Datos de la placa de características
b. Asistente de macros
c. Autoajuste del regulador de corriente de campo
d. Autoajuste del regulador de corriente del inducido
e. Asistente de velocidad de realimentación(ajuste de
precisión del tacómetro no disponible)
f. Autoajuste del regulador de velocidad
g. Asistente de debilitamiento de campo
(sólo se utiliza cuando la velocidad máxima es
superior a la básica)
3. Modo de macros (actualmente no se usa)
4. Modo de parámetros modificados (compara los valores
por defecto y muestra los parámetros modificados)
5. Modo del registrador de fallos (muestra el historial de
fallos)
6. Modo de ajuste del reloj
7. Modo de copia de seguridad de parámetros
• copia el conjunto de parámetros activos del convertidor
al panel de control del DCS550 (sólo en modo local)
• copia el conjunto de parámetros del panel de control
del DCS550 al convertidor (sólo en modo local)
8. Modo de ajustes de E/S (actualmente no se usa)
Con USISel (16.09) puede limitarse la cantidad de parámetros visualizados
