Montage der Kontaktstifte
Bereiten Sie die Anschlusskabel vor. Achten Sie darauf, dass die Flachsteck-
hülsen für den richtigen Leitungsquerschnitt fest auf die Kabelenden gepresst
werden und sicher sitzen! Lose Kontakte können zum Kurzschluss sowie zu
Kontaktproblemen führen. Kabelenden, die zur Verwendung mit Aderendhül-
sen vorgesehen sind, dürfen nicht verlötet werden.

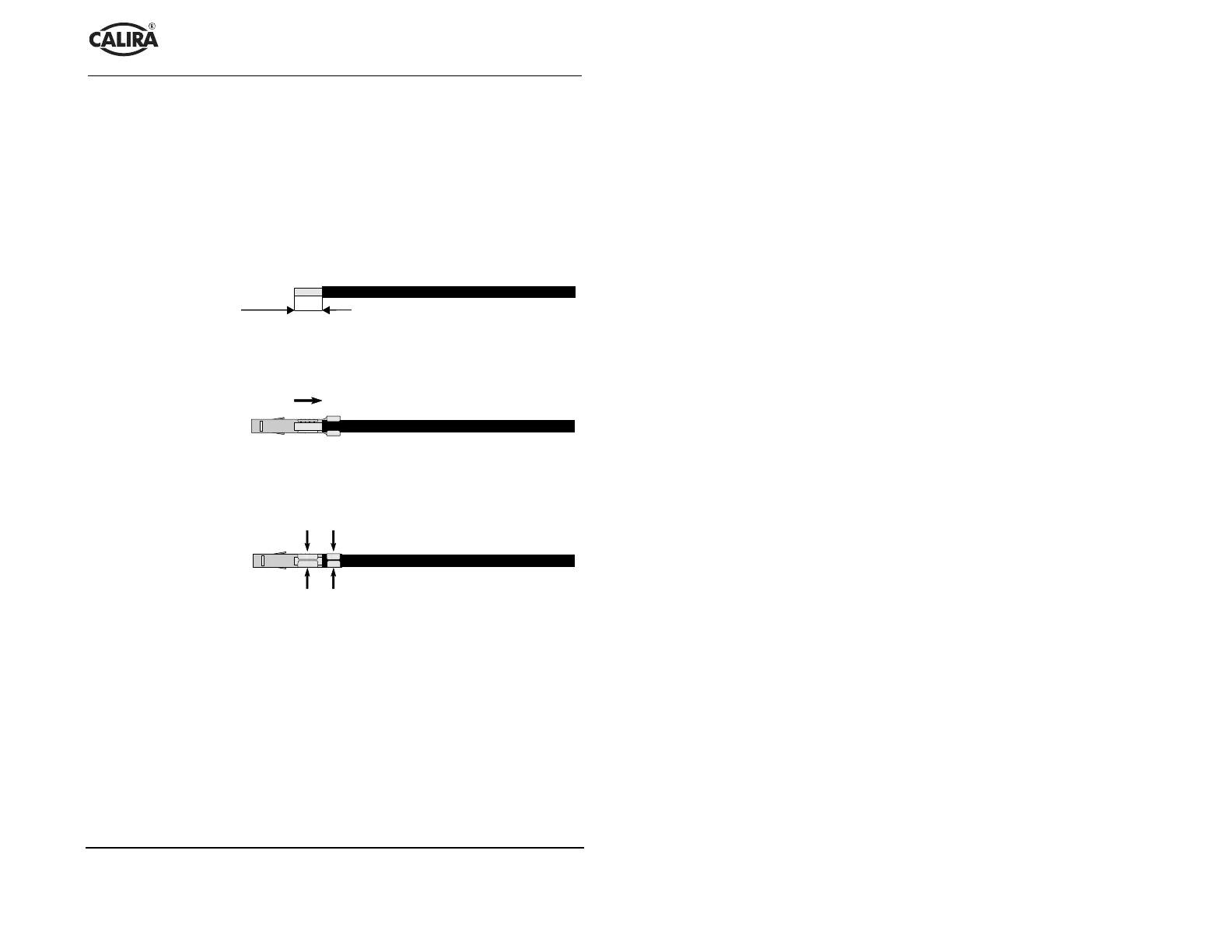

Entfernen Sie die Isolierung am Anschlusskabel auf einer Länge von 5 mm.
Bild 6
Schieben Sie den, zum Leitungsquerschnitt passenden, Kontaktstift so über das
Anschlusskabel, dass der abisolierte Teil in der vorderen Klemmung liegt. Die
zweite Klemmung muss den isolierten Teil umschließen.
Bild 7
Befestigen Sie nun das Anschlusskabel am Kontaktstift durch Zusammendrü-
cken der Klemmungen mit einer passenden Crimpzange. Prüfen Sie die An-
schlusskabel auf sicheren Sitz im Kontaktstift.
Bild 8
Wichtig
Prüfen Sie das Anschlusskabel auf festen Sitz im Kontaktstift. Achten Sie dar-
auf, dass die Kontaktstifte fest auf die Kabelenden gepresst werden! Lose Ka-
belenden können zum Kurzschluss und Bränden führen.
