Montage des broches de contact
Préparez les câbles de raccordement. Prenez garde à ce que les cosses à fiches
plates, adaptées à la section du conducteur, soient serties solidement aux ex-
trémités des câbles et soient bien fixées ! Des contacts qui ne tiennent pas peu-
vent provoquer des courts-circuits, ainsi que des problèmes de contacts. Les
extrémités des câbles, qui sont prévues pour être utilisées avec des embouts, ne
doivent pas être brasées.
Retirez l’isolation du câble de raccordement sur une longueur de 5 mm.

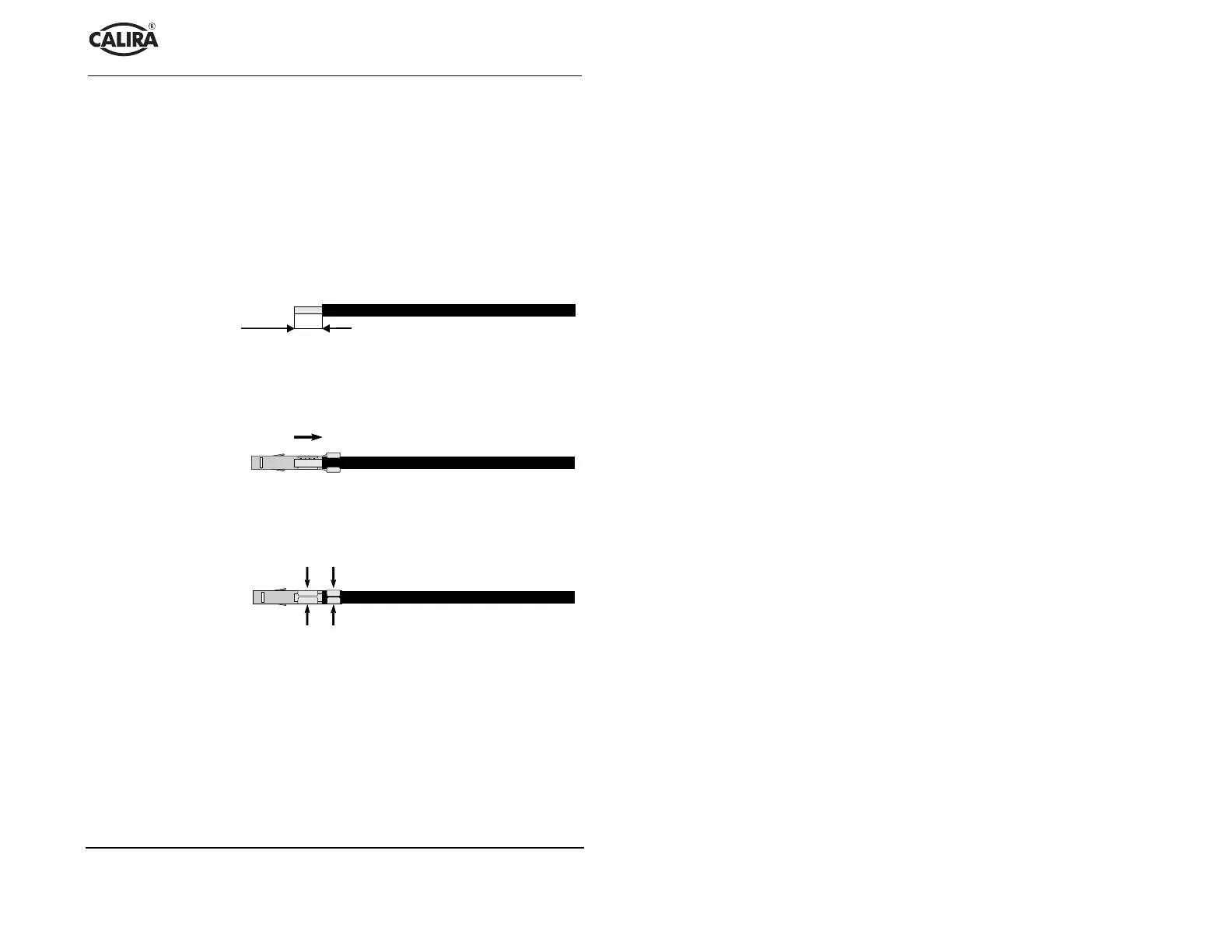

Figure 6
Glissez la broche de contact, adaptée à la section du conducteur, au-dessus du
câble de raccordement, de manière à ce que la partie dénudée se trouve dans la
connexion à pince de devant. La deuxième connexion à pince doit entourer la
partie isolée.
Figure 7
Fixez ensuite le câble de raccordement sur la broche de contact en serrant les
connexions à pince avec une pince à sertir appropriée. Vérifiez que le câble de
raccordement est bien fixé dans la broche de contact.
Figure 8
Important
Vérifiez que le câble de raccordement est bien fixé dans la broche de contact.
Prenez garde à ce que les broches de contact soient serties solidement aux
extrémités des câbles ! Des extrémités de câbles qui ne tiennent pas peuvent
provoquer des courts-circuits et des incendies.
