Raccordement des connecteurs
Pour des longueurs de lignes supérieures à 3 m, il peut être conseillé
d’augmenter d’un cran la section du conducteur. Les connecteurs multibroches
ne peuvent être introduits et verrouillés qu’en position correcte, sur le bon
branchement. Prenez garde à ce que le dispositif de verrouillage soit bien en-
cliqueté. Pour retirer les connecteurs multibroches, il faut libérer le dispositif
de verrouillage en appuyant sur les deux brides.
Raccordement du connecteur multibroches à 6 pôles
L’illustration (figure 9) montre les contacts mis à disposi-
tion sur le connecteur multibroches à 6 pôles.
le connecteur multibroches à 6 pôles, comme indiqué sur
le schéma de raccordement.
Prenez garde à ce que les broches de contact
s’enclenchent bien dans le connecteur multibroches ! Des
broches de contact qui ne tiennent pas peuvent provoquer
des fonctionnements défectueux ou des courts-circuits.

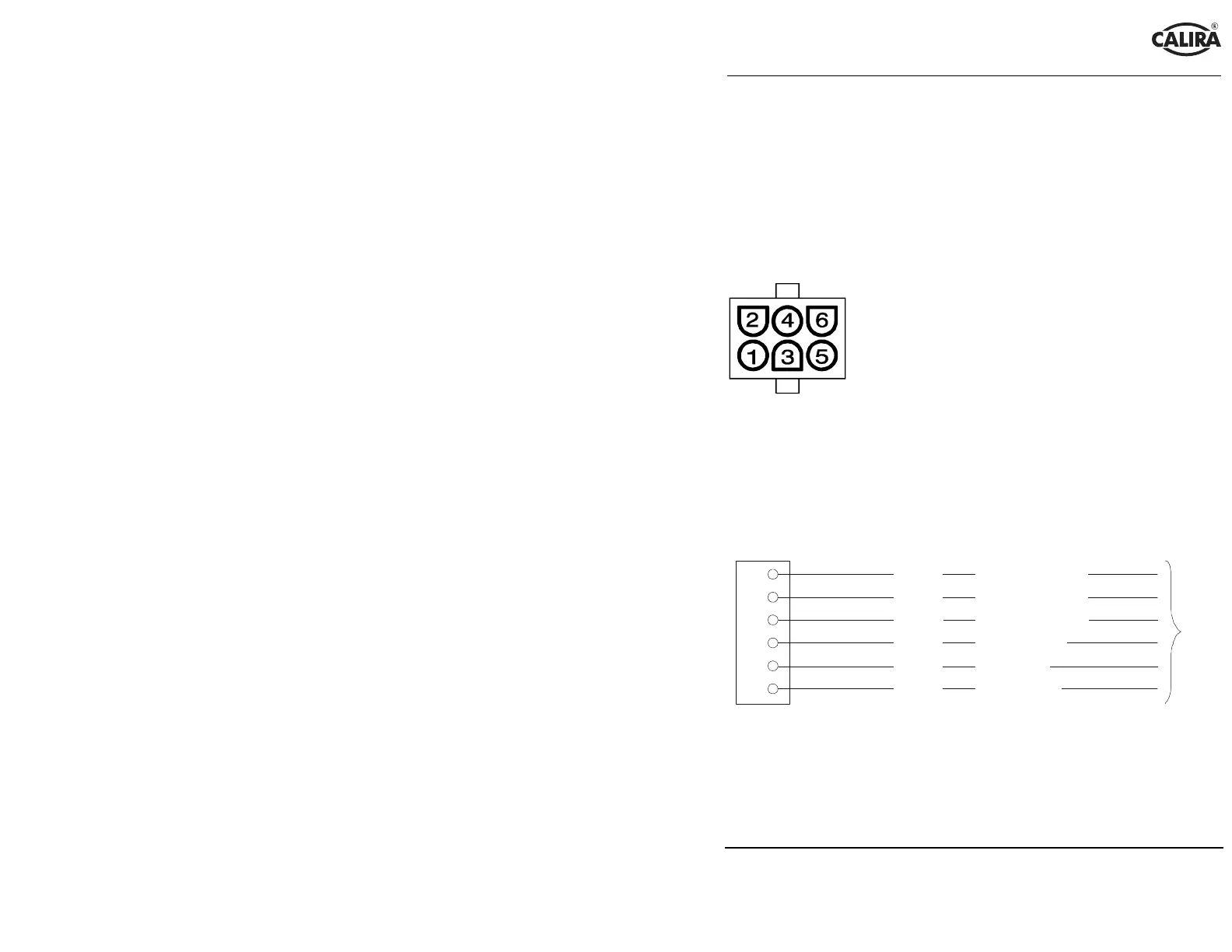

Figure 9 : Connecteur à 6
pôles
Raccordez tout d’abord les câbles à destination de vos utilisateurs, du réfrigé-
rateur, du chauffage, etc.Ensuite, seulement, établissez la liaison avec
l’appareil. Enfichez le connecteur à 6 pôles sur le branchement prévu de
l’appareil (figure 4, pos. 8).
1
2
3
4
5
6
Courant continu
+
Réfrigérateur
1,5 mm
2
2,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
1,5 mm
2
+
12 V Utilisateur 3
+
12 V Utilisateur 2
+
12 V Utilisateur 1
Pompe à eau
Figure 10 : Schéma de raccordement du connecteur multibroches à 6 pôles
