19
Anschluss 12-poliger Steckverbinder
Die Abbildung (Bild 13) zeigt die im 12-poligen Steck-
verbinder zur Verfügung gestellten Kontakte (Ansicht
Geräteseite). Schließen Sie den 12-poligen Steckverbin-
der laut Anschlussplan an die Starterbatterie und Versor-
gungsbatterie an. Achten Sie darauf, dass die Kontaktstif-
te sicher im Steckverbinder einrasten! Lose Kontaktstifte
können zu Fehlfunktionen oder zum Kurzschluss führen.
Die Sicherungen die
nen dem Leitungsschutz. Bringen Sie
die Sicherungen nahe an den Pluspolen der Batterien an.

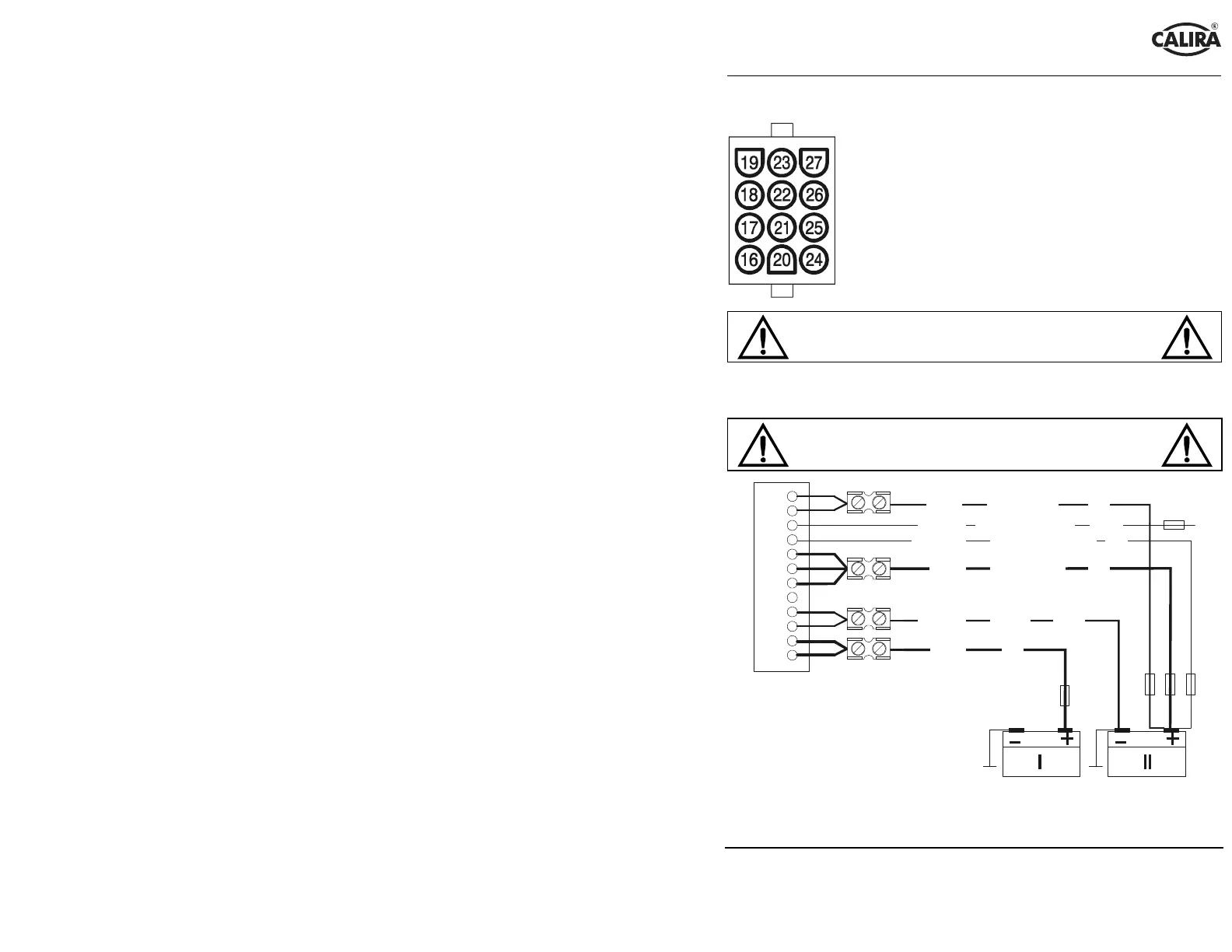

Bild 13:12-poliger Stecker
"'
(!
Stecken Sie den 12-poligen Steckverbinder in den vorgesehenen Anschluss am
Gerät (Bild 4, Pos. 10).
()*
+
,
+
.
.
.
.
,
/%/
'+
'+
0123#*%/45
,
6
*% (#
1*$$*%
(%
78 /%9
7%9
Bild 14: Anschlussplan 12-poliger Steckverbinder
