17
Anschluss der Steckverbinder
Bei Leitungslängen über 3 m kann es ratsam sein, die Leitungsquerschnitte um
eine Stufe zu erhöhen. Die Steckverbinder lassen sich nur in der richtigen Posi-
tion in den richtigen Anschluss einführen und verriegeln. Achten Sie darauf,
dass die Verriegelung einrastet. Zum Ziehen der Steckverbinder muss die Ver-
riegelung durch Zusammendrücken der beiden Bügel gelöst werden.
Anschluss 6-poliger Steckverbinder
Die Abbildung (Bild 9) zeigt die im 6-poligen Steckver-
binder zur Verfügung gestellten Kontakte (Ansicht Gerä-
teseite). Schließen Sie den 6-
poligen Steckverbinder laut
Anschlussplan an.
Achten Sie darauf, dass die Kontaktstifte sicher im Steck-
verbinder einrasten! Lose Kontaktstifte können zu Fehl-
funktionen oder zum Kurzschluss führen.

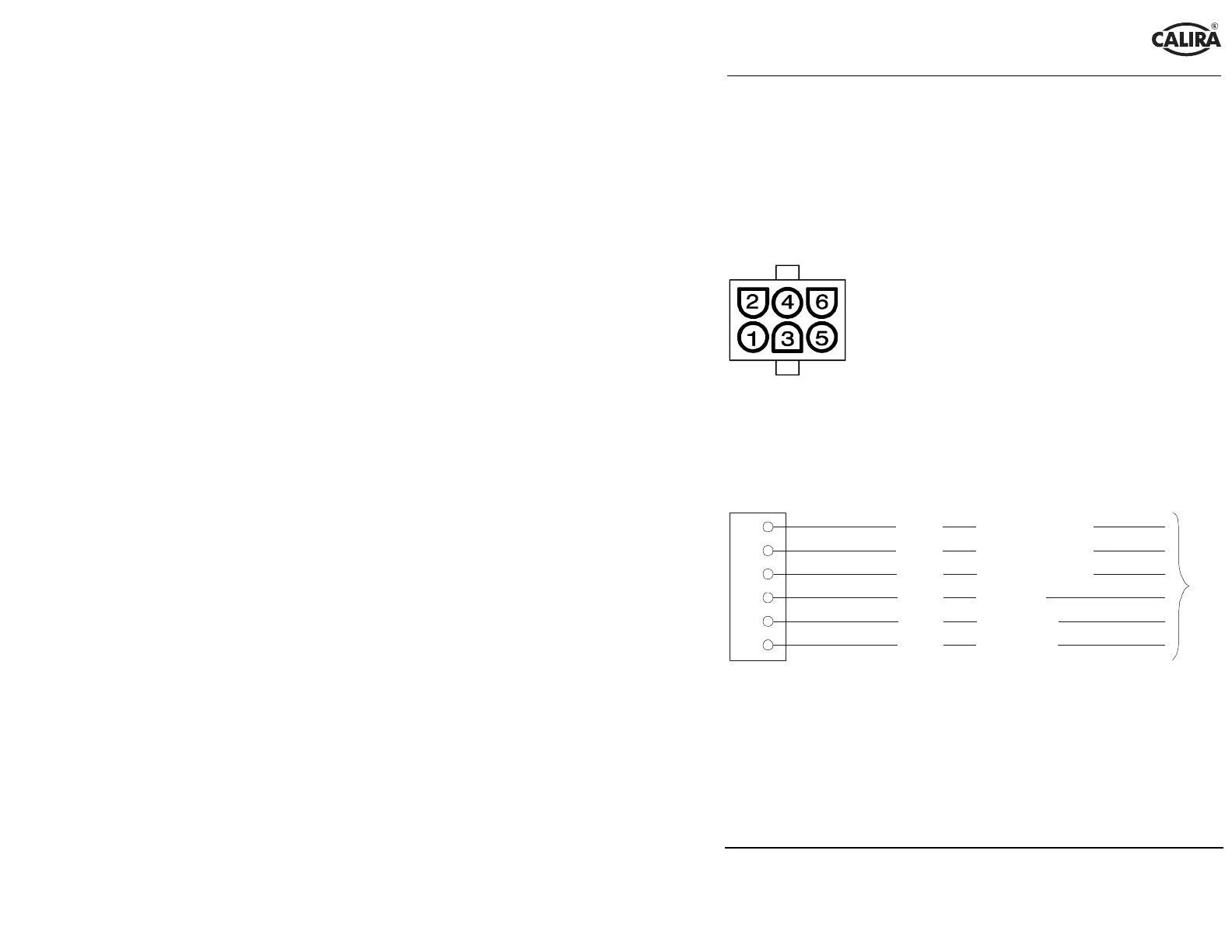

Bild 9: 6-poliger Stecker
Schließen Sie die Leitungen zuerst an Ihren Verbrauchern, Kühlschrank, Hei-
zung usw. an. Erst danach stellen Sie die Verbindung zum Gerät her. Stecken
Sie den 6-poligen Steckverbinder in den vorgesehenen Anschluss am Gerät
(Bild 4, Pos 8).
,
!"#$%&
'
'
'
'
'
'
,
($
,
($
,
($
Bild 10: Anschlussplan 6-poliger Steckverbinder
