Anschluss an die Bedientafel
Schließen Sie das 7-polige Flachbandkabel an Ihrer Bedientafel an. Die Bele-
gung den Kontakte finden Sie in den folgenden Aufstellung.
Kontakt 1
Kontakt 2
Kontakt 3
Kontakt 4
Kontakt 5
Minus Anschluss
Plus Testanschluss für Batterie 2
Plus Testanschluss für Batterie 1
Steueranschluss für Verbraucher-Relais
Ausgang für Ladekontrolle

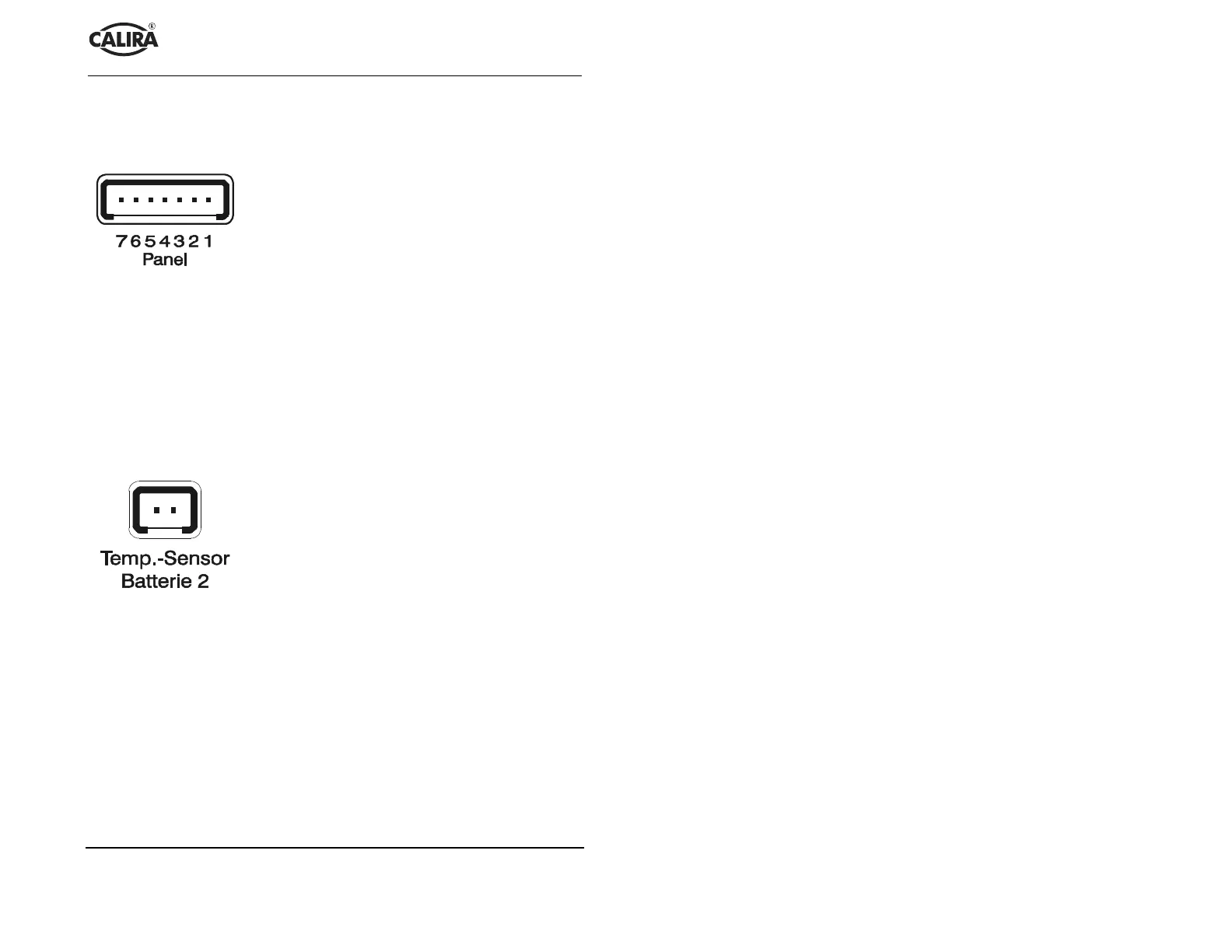

Bild 15:
7-poliger Stecker
Kontakt 6
Kontakt 7
Ausgang für Trematsignal
Steueranschluss für Pumpen-Relais
Stecken Sie das 7-polige Flachbandkabel in den vorgesehenen Anschluss am
Gerät (Bild 4, Pos. 9). Das Flachbandkabel lässt sich nur in der richtigen Posi-
tion in den richtigen Anschluss am Gerät einführen. Wenden Sie keine Gewalt
an.
Anschluss des Temperaturfühlers
Falls Sie einen Temperaturfühler für die Batterie 2
verwenden, stecken Sie das Kabel des Temperaturfüh-
lers an den Temperaturfühleranschluss (Bild 4, Pos. 7)
des Gerätes an (2-poliger Anschluss).
Bild 16: Temperaturfühler
