Schritte
1. Trennen Sie die Kabel des Netzteils von den Anschlüssen auf der Systemplatine.
2. Lösen Sie das Netzteilkabel aus den Kabelführungen am Gehäuse.
3. Entfernen Sie die drei Schrauben (M6-32), mit denen das Netzteil am Gehäuse befestigt ist.
4. Schieben Sie das Netzteil vom Gehäuse weg und heben Sie es aus dem Gehäuse.
Installing the power-supply unit
CAUTION: The information in this section is intended for authorized service technicians only.
Prerequisites
If you are replacing a component, remove the existing component before performing the installation procedure.
About this task

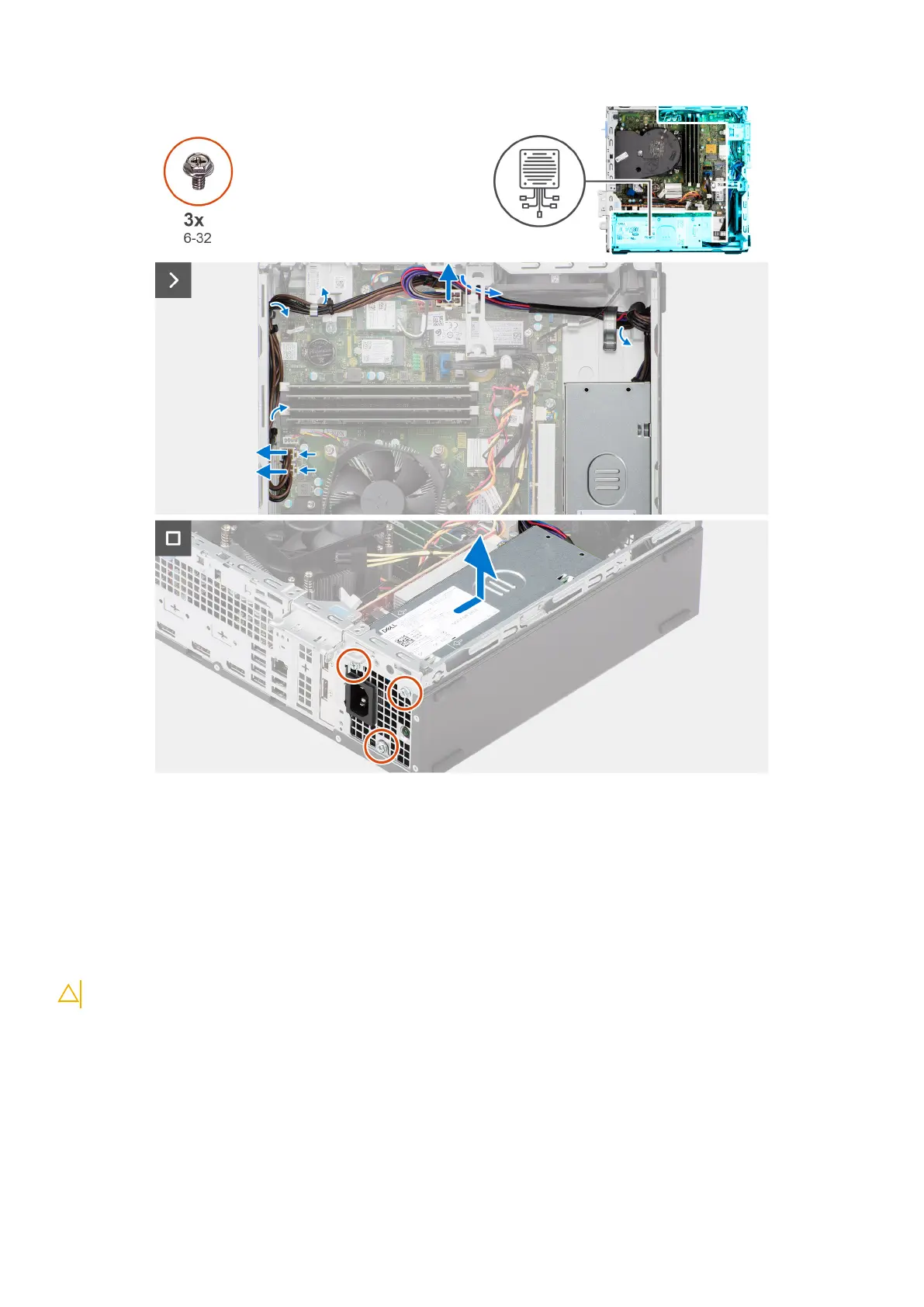

The following image indicates the location of the power-supply unit and provides a visual representation of the installation
procedure.
80
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
