3. Heben Sie den Prozessorlüfter und die Kühlkörperbaugruppe aus der Systemplatine heraus.
Installieren des Prozessorlüfters und der Kühlkörperbaugruppe
VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das
Installationsverfahren durchführen.
Info über diese Aufgabe

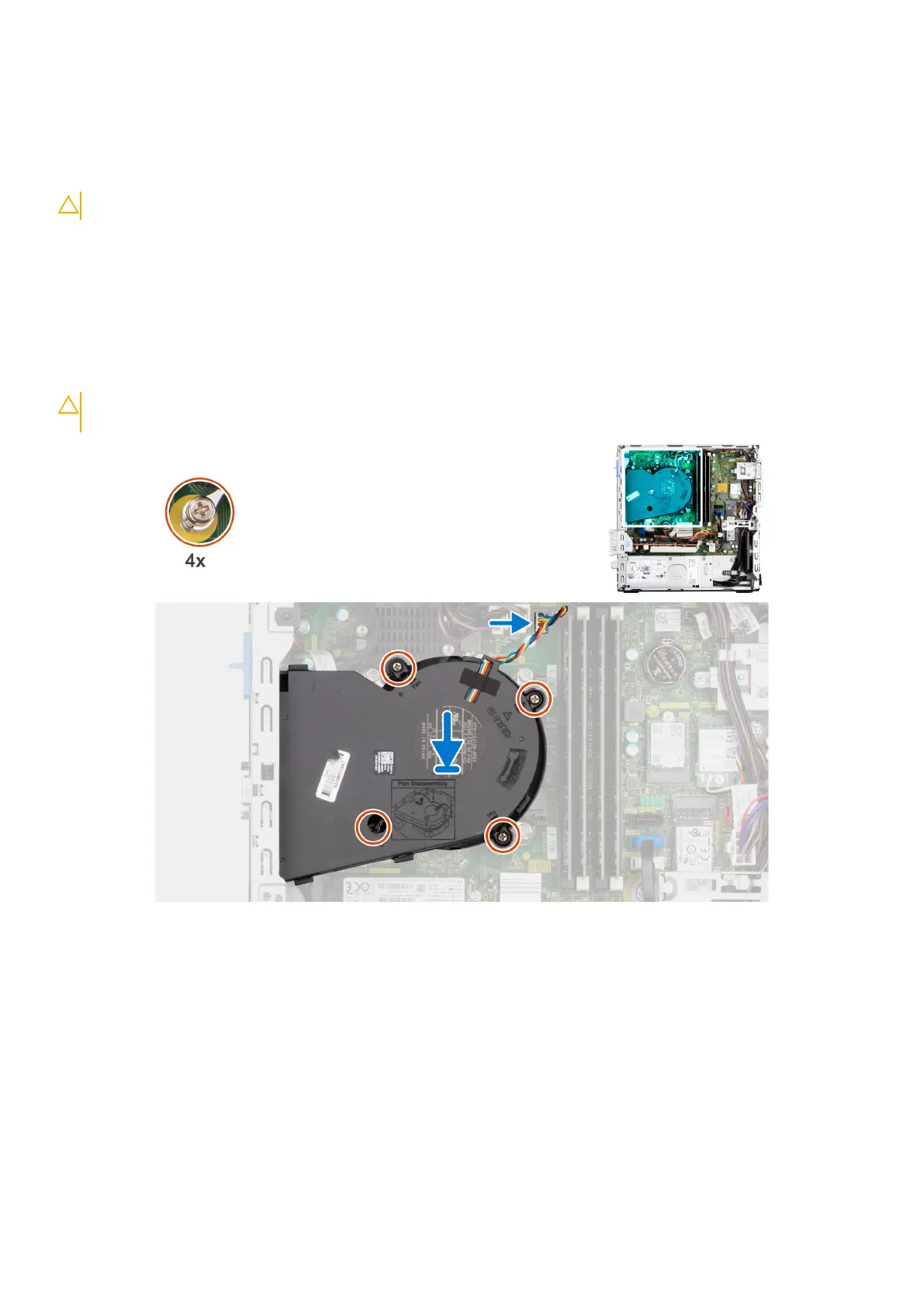

Die nachfolgenden Abbildung zeigt die Position der Prozessorlüfter- und Kühlkörperbaugruppe und bietet eine visuelle
Darstellung des Installationsverfahrens.
VORSICHT: Wenn der Prozessor oder die Lüfter- und Kühlkörperbaugruppe ausgetauscht werden, dann
verwenden Sie das im Kit enthaltene Wärmeleitfett, um die Wärmeleitfähigkeit sicherzustellen.
Schritte
1. Platzieren Sie die Prozessorlüfter- und Kühlkörperbaugruppe auf der Hauptplatine und richten Sie die unverlierbaren
Schrauben an den Schraubenbohrungen auf der Hauptplatine aus.
2. Ziehen Sie die vier unverlierbaren Schrauben zur Befestigung des Kühlkörpers an der Hauptplatine an.
3. Schließen Sie das Prozessorlüfterkabel am Anschluss auf der Systemplatine an.
Nächste Schritte
1. Befestigen Sie das Festplattengehäuse.
2. Installieren Sie das 3,5-Zoll-Festplattenlaufwerk, falls erforderlich.
3. Installieren Sie das 2,5-Zoll-Festplattenlaufwerk, falls erforderlich.
4. Installieren Sie die Frontverkleidung.
5. Bringen Sie die Seitenabdeckung an.
6. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
83
