Schritte

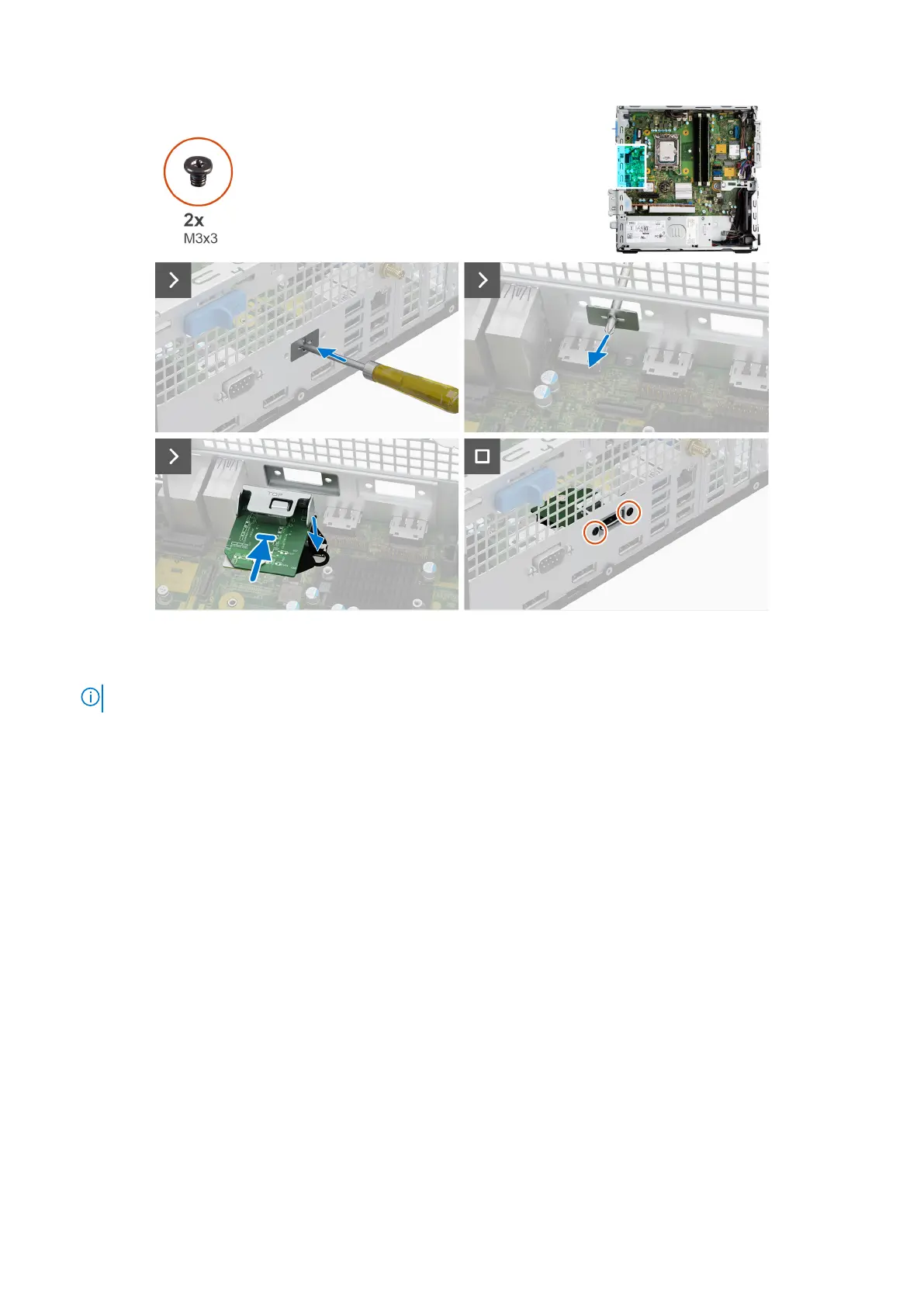

1. Entfernen Sie die Abdeckung des DP-Moduls mit einem Schraubendreher vom Gehäuse.
ANMERKUNG: Dieser Schritt gilt nur, wenn das DP-Modul zum ersten Mal installiert wird.
2. Verbinden Sie das DP-Modulkabel mit dem Anschluss (VIDEO) auf der Systemplatine.
3. Setzen Sie das DP-Modul in den Steckplatz am Gehäuse ein.
4. Bringen Sie die zwei M3x3-Schrauben wieder an, um das DP-Modul am Gehäuse zu befestigen.
Nächste Schritte
1. Bringen Sie die Seitenabdeckung an.
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
HDMI-Modul
Entfernen des HDMI-Moduls
Voraussetzungen
1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Seitenabdeckung.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position des HDMI-Moduls und bietet eine visuelle Darstellung des Verfahrens zum
Entfernen.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
97
