332
FR
cod. 3542B380 - Rev 00 - 05/2022

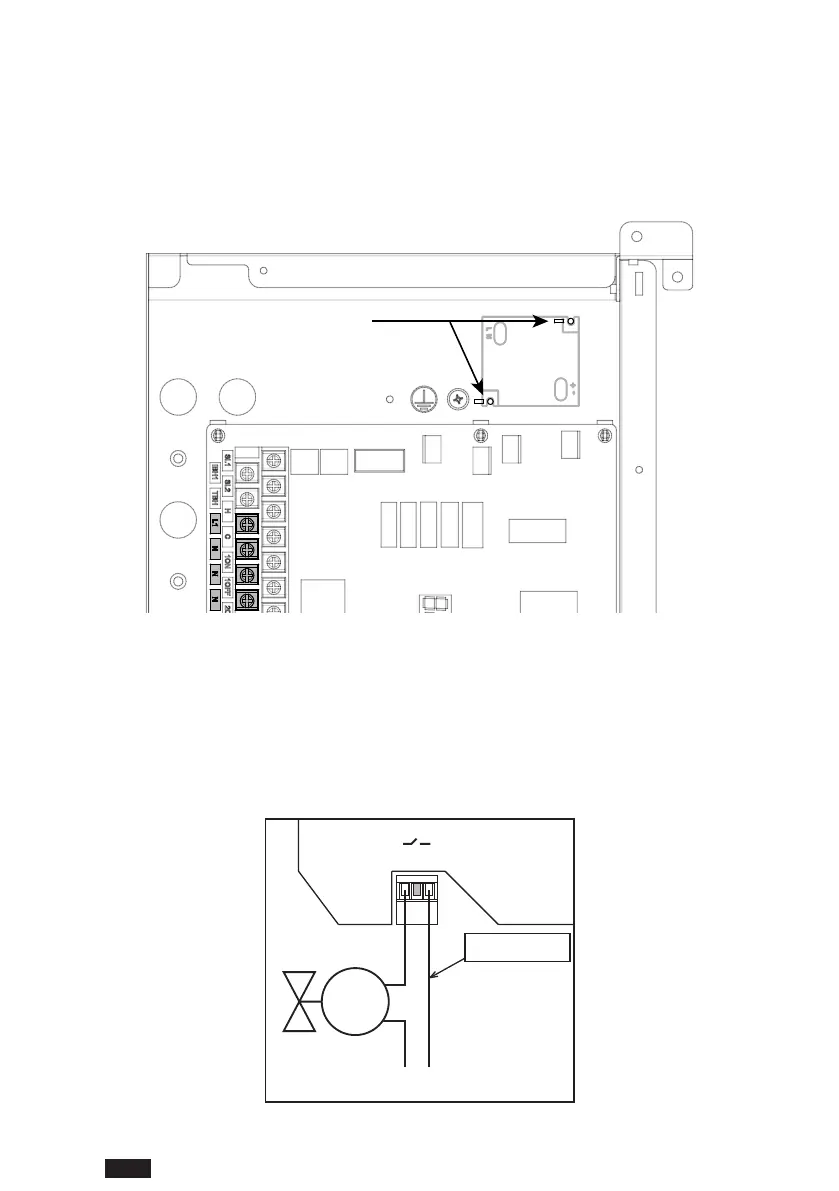

3.1 INSTALLATION DE L’ALIMENTATION FOURNIE
Pour le fonctionnement correct du dispositif, utiliser l’alimentation fournie.
L’alimentation peut aussi bien être logée à l’intérieur d'une boîte de dérivation que fixée au mur ou à un autre support en
utilisant les trous pour vis prévus à cet effet.
Certaines unités disposent de panneaux permettant non seulement de pouvoir loger la carte de contrôle mais aussi d’abriter
l’alimentation à l’intérieur de l’unité elle-même.
Dans ce cas, utiliser les bornes dénommées L1 et N de la carte de contrôle (consulter la notice d’installation de l'unité) pour
la connexion 230 Vca.
Les trous pour sa fixation sont de forme rectangulaire.
Trous de fixation de
l’alimentation
g. 10
3.2 RELAIS AUXILIAIRE
Connect CRP est doté d'un relais auxiliaire à contacts libres de potentiel et normalement ouvert pouvant supporter une
charge maximale de
5 A - 250 Vca.
Ce relais peut, par exemple, être utilisé pour contrôler une vanne de zone. Sa fermeture survient lorsque le point de
consigne de Connect CRP, en fonction thermostat, est tel qu’il exige la mise en marche du système : en mode chauffage,
lorsque le point de consigne est supérieur à la température ambiante et en mode rafraîchissement lorsque le point de
consigne est inférieur à la température ambiante
.
g. 11
